检修约克YCJOH45EE1G中央空调出现E3保护不制冷
来源:本站整理  作者:佚名  2012-08-14 15:24:46

查维修资料得知,E3为相序及高低压保护报警。首先调整相序,无效,恢复原相序。据用户讲,该故障有时正常,故障时断电重开又能正常,这次无论如何也不开机了。

  依故障代码含义,将高低压开关短接,故障依旧。难道内外机连机线有问题?断电测之,均正常导通。观察外机三相电源保护器绿灯点亮,说明相序正确,至此维修陷于困境。决定采取最简单方法,将三相电源保护器弃置不用,将其输出两根线短接,加电试机,E3消失,空调能正常运转,且制冷正常。



  由此判定故障在该三相电源保护器上,此为江苏某厂产GMR-B板,保护功能有逆相/动静态断相/过欠压/电压不平衡。正常时,绿指示灯亮,逆相时第一红指示灯亮,断相时第二红指示灯亮,过欠压为黄指示灯亮。

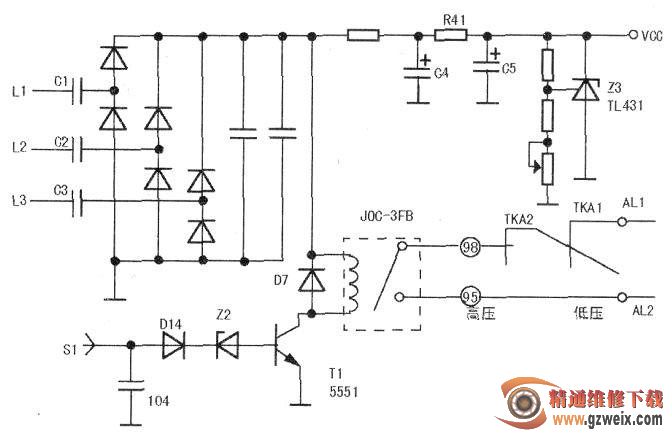

  换言之,只有绿灯亮时,(95)、(98)脚才输出闭合信号,而其他情况下,(95)、(98)脚均断开。该例为绿灯已点亮,缘何E3保护?依实物绘制其电路原理图(如图所示),说明S1已输出正常启动信号,测Tl正常,测继电器JOC-3FB线圈阻值1.6kΩ及供电正常,怀疑继电器(95)、(98)脚触点接触不良,拆开观察,因拉弧果呈虚接状态。重新打磨并调整其间隙,使接触面良好,加电,故障排除。
