华宝KCR-25A2型空调器,有时不能工作,整机失控
来源:本站整理  作者:佚名  2013-02-24 14:14:19

    故障症状:开机后有时工作正常,有时不能工作,整机失控。

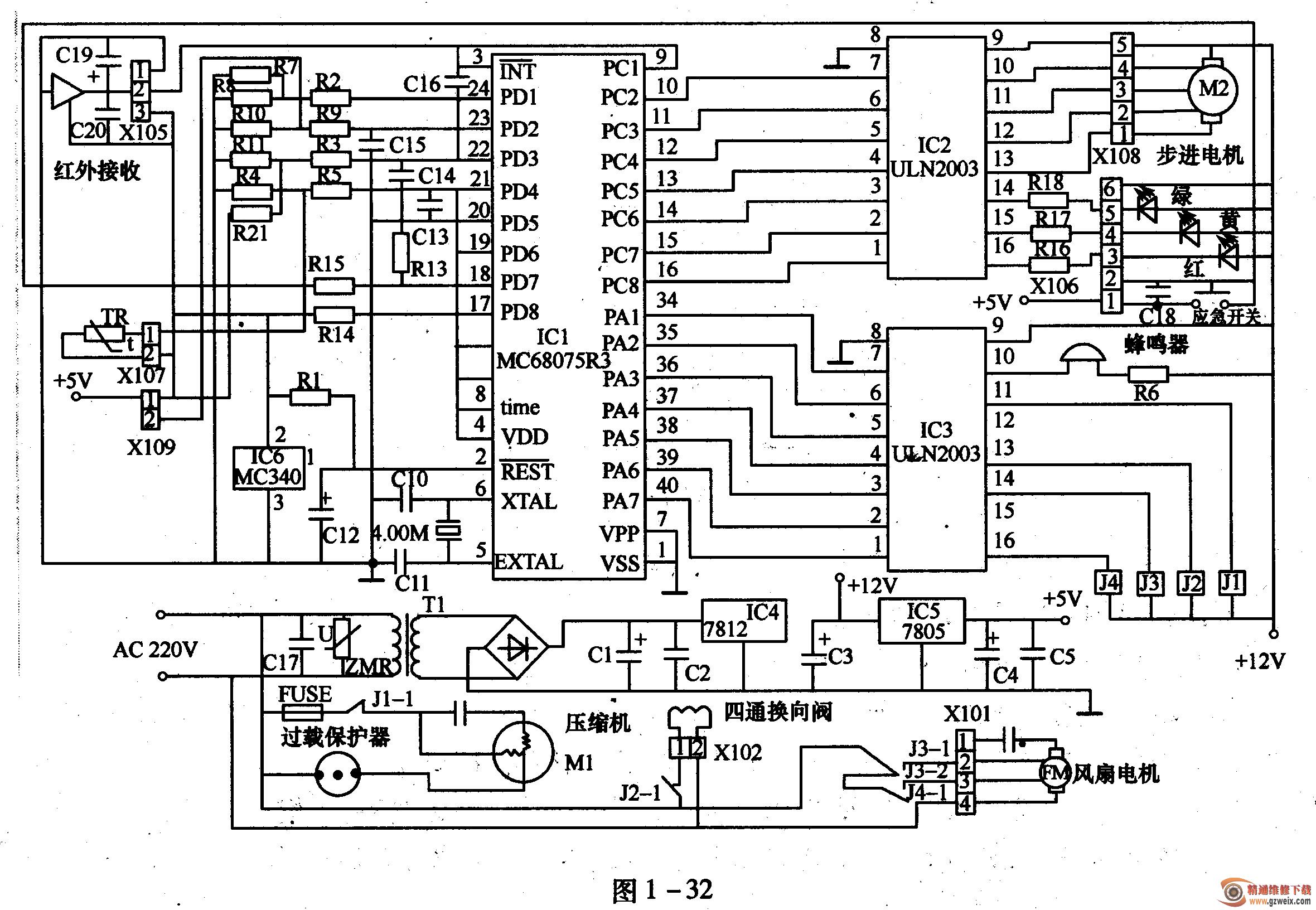

检查与分析:根据现象分析,该故障可能发生在CPU控制电路等相关部位。相关电路如图1-32所示。



    由原理可知,图中IC1为微处理器,IC2用来控制睡眠、定时、电源指示及步进电动机的工作;IC3用来控制风扇电动机的转速、压缩机的开启和蜂鸣器的报警。TR是负温度系数的热敏电阻器。+5V电源经,TR,并由R4分压、R5传输后加到MC68075 R3的(21)脚。当室内温度变化时,通过TR的阻值变化转换成电压的变化,再通过CPU自动控制室内的温度。在遥控器丢失或损坏的情况,+5V电源可通过应急开关,并经R13,R15分压后加至CPU(18)脚,在其内部固化程序的作用下,使空调器工作,但此时的工作方式是按遥控最后一次设定方式运行。IC6 ( MC340)是三端复位电路,每次开机时其(1)脚先向CPU(2)脚提供0V低电平,直至CPU电源建立起稳定的+5V后,(1)脚电压上升到5V,因此整机工作稳定后CPU(2)脚为高电平,从而使每次开机时微处理器均能复位。当空调器得电后,CPU得电,(14)脚输出高电平,IC2 (14)脚输出低电平,绿色电源指示灯点亮。



    经过以上分析,检修时,打开机盖,用万用表重点检查电脑板微处理器控制芯片

MC68075 R3及其外围元件,测其VDD和VPP电压均正常,测其4. 00MHz振荡信号也正常,但检查其(2)脚无复位信号;查出(2)脚外接铜箔线脱焊开路。



    检修结果:重焊(2)脚铜箔线后,开机,故障排除。
