一台海信KFR-26GW/BP型分体式变频空调，遥控开机后，运行指示灯亮，室内风机转动，室外风机不转，压缩机不启动。约2-3分钟后，运行指示灯开始闪烁。当前环境温度为32℃，遥控器设定在制冷状态，空调室外机不能正常启动工作，说明空调出故障。

第一次上门维修
    为查清故障原因，将空调电源插头拔出，系好安全带，爬到3楼窗外拆开室外机盖板。机内有三块独立的电路板：1块主控制板，1块整流滤波板月块功率模块驱动板。观察各块电路板无烧坏变形的元件，无烧焦的气味，将电容放电后，测其容量正常，软启动电阴40Ω正常。由于三块电路板在机内相距较近，连线较短，难以检查其他电路元件，决定插好空调电源，待开机测到室外机电路板上的相关电压后再作判断。

    插好电源插头，空调运行指示灯亮，室内风机运转，室外风机不转，压缩机不启动，用万用表测室外机相关电压，交流220V已送到接线端主板上，功率模块进线端P、N上300V直流电压稳定，但功率控制模块U,V,W输出端电压为0。约3分钟左右，运行指示灯开始闪烁，外机端主板上的交流220V电压消失为零，功率控制模块P、 N两端的直流300V电压慢慢下降到0V。

    由此分析，整流滤波板无故障，功率模块驱动板发生故障的可能性较小，故障很可能在主控制板上。怀疑有一两种原因：主控板的开关电源发生故障或通信电路中断。如果开关电源电路有故障，导致CPU及功率驱动模块都得不到正常的工作电压，外风机不转，压缩机不启动是理所当然了。室内机主控板在三分钟左右没收到室外机启动工作的信息，发指令断开继电器电源，关闭送往室外机的交流220V电源。

    把外机主板上与整流滤波板、功率模块驱动板等处连线插头拔出（由于无图纸，拔下前用笔在纸上做好记录），将主控板从外机内取出，翻看电路板背面的焊点，许多元件的焊脚已出现“隐圈”，尤其是开关电源大功率元件焊脚的“隐圈”更明显，但元件无变色变形，也无气味，在路测量主控板上的开关电源和通信电路的有关元件，无开路和短路。把主控板上有隐圈的焊脚上锡焊牢后装入外机。

    插好空调电源插头，遥控开机，室内机面板上运行灯亮，内风机运转，继而室外风机、压缩机启动运行，手摸三通阀铜管，一会儿就凉起来了，说明空调制冷正常。关掉空调电源，装好室外机盖板后回到室内，因担心空调停机后是否能启动，又插好空调电源；按遥控“运行／停止”键，运行指示灯亮，室内机风机启动，继而室外风机、压缩机启动运行、制冷正常。

     第一次维修后的小顾虑：当机主问要多少修理费时，由于担心真正的故障原因没有找到，因为从按往常的修理经验看，有些故障是电路板上的“隐圈”引起，有些并不是，只不过在翻板和电焊中触动了电路板上的某根“神经”，故障暂时消失了，由于故障根源并没真正排除，所以电器用不多久就又会“旧病复发”，于是我对机主说，先试用一个月，不出故障再收费。

第二次拆板回店维修
    5天后，机主打来电话，说空调又不制冷了，故障现象与上次一样，此次将外机主控板拆回维修。

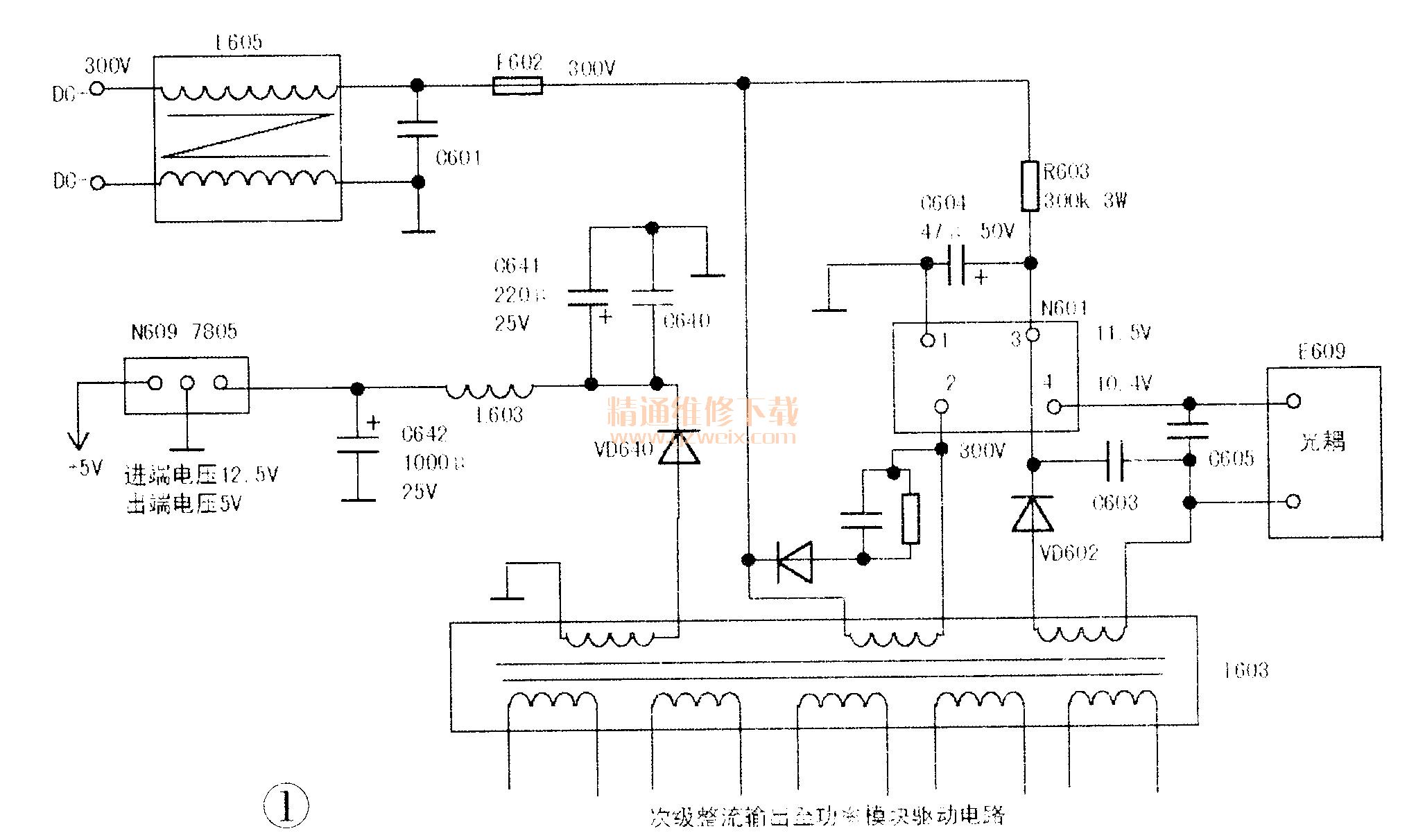

    在家检修空调的主控板，可一借助彩电的开关电源板，取整流滤波后的直流300V，用一导线焊在主控板DC+、DC-的端子上，见图1（按主控板的实物绘出有关电路图），给主控板提供工作电源。

    给主控板通电，测k603进电源端电压300V，出端电压即N601③脚电压11.5V,N601②脚电压300V, N601④脚电压10.4V, N609 7805进端电压12.5V，故障可能在通信电路。把与通信电路关联的光祸、阻容元件、二极管拆下检查，没发现故障元件：仍怕元件变质测不准好坏，索性把怀疑的光祸,阻容元件、二极管换新。检修完后，把主板又装回外机中。

通电试机，空调启动、停止正常，制冷效果好心想，空调故障的“病根”没找准，可能还会旧病复发，得想一个简单易行的办法来确诊空调室外机有时不启动的病根。

    从空调外机只要能启动就可制冷来看，通信电路应该是正常的，如果通信电路有故障，空调很难连续运转几小时不出故障，况且故障发生在正常停机后再次启动空调时，空调室外机就不工作了，由此怀疑故障仍在室外机的开关电源部分。

    为了便于测量关键点电压，停机后将主控板开关电源如下部分焊几根导线（见图1），在R603的300V电源进端焊1根线，在N601的①、②、③、④脚各焊1根线（N601电源模块看不清型号，脚号为笔者自编），在N609的进、出端各焊1根导线。焊好引出线后，装好室外机盖板，告知用户正常开机使用，空调若是出现故障，打电话给我。
