吉荣HF40W型空调器,压缩机运转正常,风机不转
来源:本站整理  作者:佚名  2013-04-08 09:23:37

    故障症状:机组启动后,压缩机运转正常,风机不转。
    检查与分析:根据现象分析,该故障可能发生在室外机控制电路、电源供电电路等相关部位。开机观察,该空调器是一种风冷式机组。检修时,打开机盖,用万用表检测压缩机II运转绕组阻值为1. 8Ω,冷凝风机II阻值为12Ω,均在正常范围,怀疑继电器KM5不良,或排气压力控制器B6损坏。

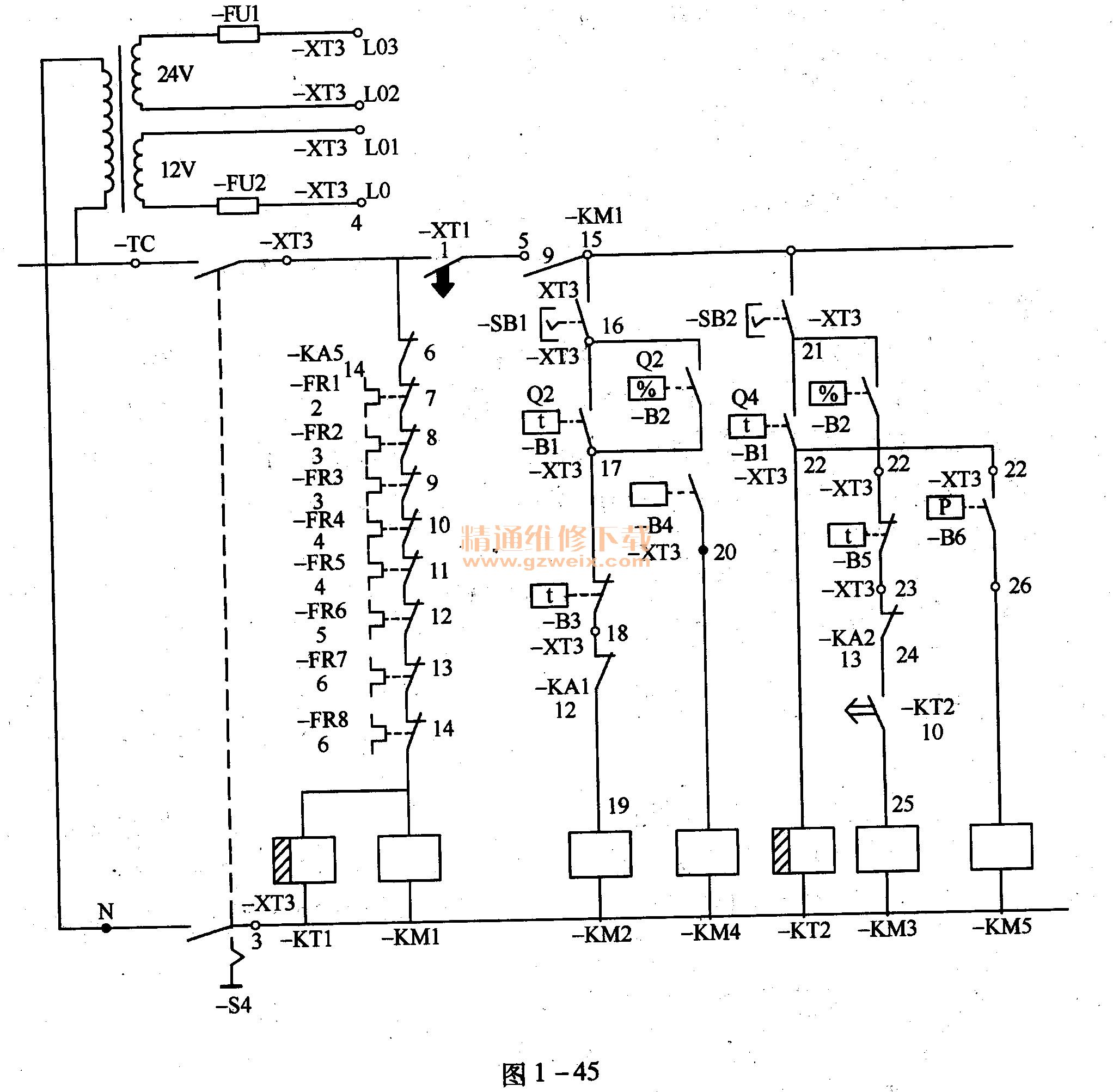

    该部分电路如图1-45所示,对照电路检查,继电器KM5吸合正常,而压力控制器却不通。B6为排气压力控制器,正常情况下,在压缩机启动运行后,排气压力达到一定程度后,压力控制器闭合,风机启动运转。

对继电器KM5直接加220V电压,观察KM5吸合正常,但风机不运转,说明压力控制器已损坏。
检修结果:更换同型号压力控制器,故障排除。

应急处理:将图中的“22”、“26”两端短接,空调器可正常运转。
