故障现象
    据用户介绍，该空调器接通电源开机后，空调器故障指示灯就会点亮，室外机不能进入正常工作状态。
    故障分析

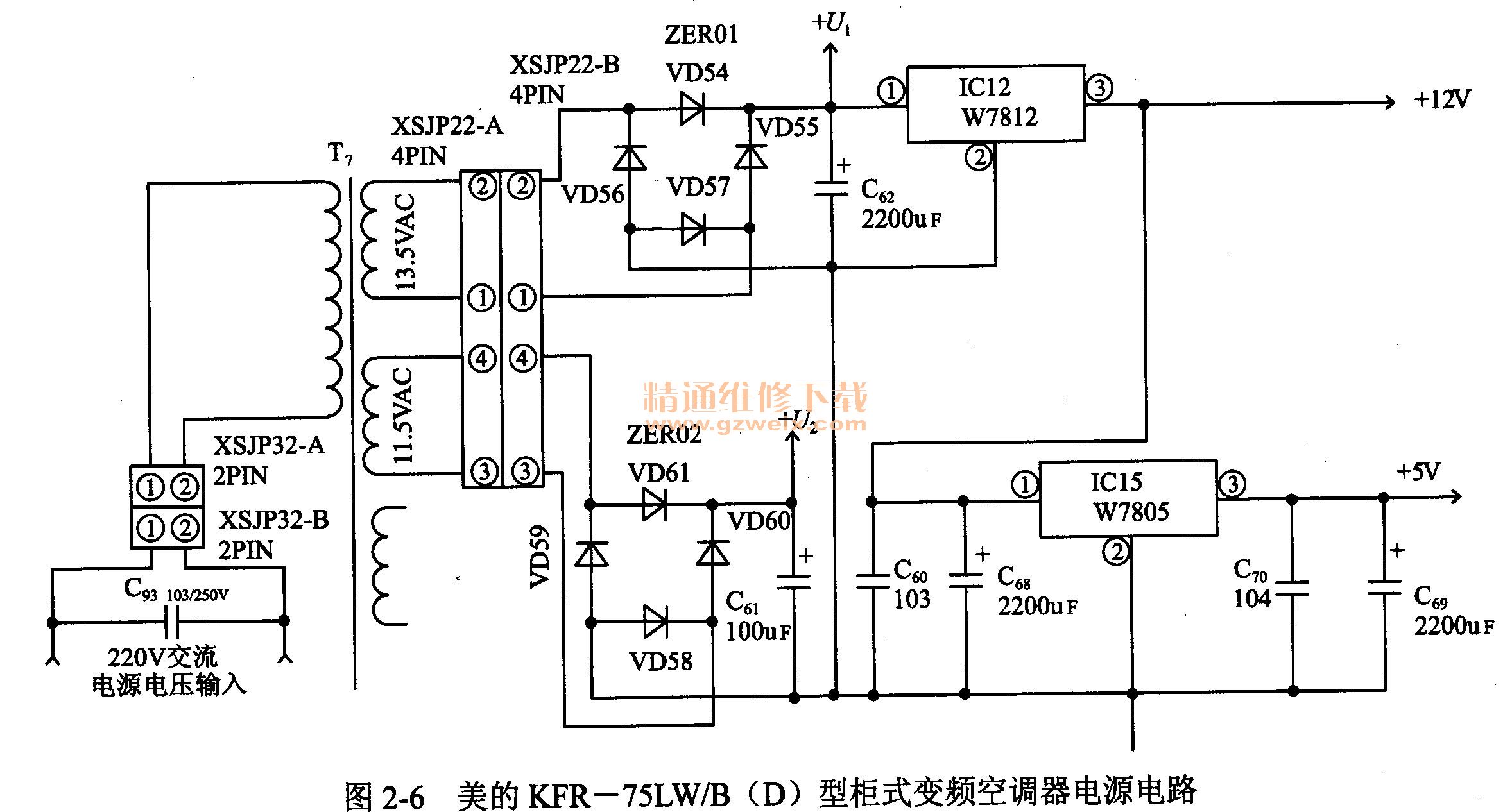

    美的KFR-75LWB（D）型柜式变频空调器分为室内机与室外机两个部分，各由一块单片微处理器为核心构成，室内机微处理器IC1的型号为口C75304，室外机微处理器IC14的型号为μPC75066a两者相对独立各负其责，采用半双工串行通信方式进行信息交换。本例故障根据用户介绍的情况，结合大量的检修实践以及电路结构来看，故障出在室外机电源电路的可能性较大，可从该处入手进行检测。为便于检修的顺利进行，根据美的KFR-75LWBD型柜式变频空调器电路板画出的电源电路如图2-6所示。从该图中可看出，220 V交流电源经XSJP32-AB接插件，加到电源变压器T7初级，经变压后得到的三组交流低压从次级输出。其中：

    XSJP22-AB接插件①与②脚输出的13.5 V交流低压，经由VD54～VD57桥式整流、C62滤波得到的直流电压，一路作为U1电压提供主板电路；另一路加到三端固定稳压集成电路IC 12的①脚，稳压后得到的＋12V电压从③脚输出，+12 V电压也分为两路：一路作为主板功率驱动电路的工作电源，另一路加到三端固定稳压集成电路IC15的①脚，稳压后得到的＋5V电压从③脚输出，供单片微处理器控制系统作工作电源。

    XSJP22 -AB接插件③脚与④脚输出的11.5 V交流低压，经由VD58～VD61桥式整流、C61滤波得到的直流电压，作为姚电压提供给主板电路。

    检修方法
    在断开交流220 V电源的情况下，先对室外机电源电路以及控制系统电路中各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。
    1．判断故障的大概部位
      (1)接通电源开机，用万用表500 V AC挡测量室内、外接插件XSJP32-AB上的220 V交流电源电压基本正常，且已送到了室外机电源变压器T7的初级。
      (2)测量电源变压器T7次级输出的13.5 V与11.5 V交流电压也在正常值范围内。
      (3)测量IC 15的③脚输出的电压为0V，但测其输入端①脚上的＋12V电压正常，由此判断IC15稳压电路内部损坏。
    2．故障处理

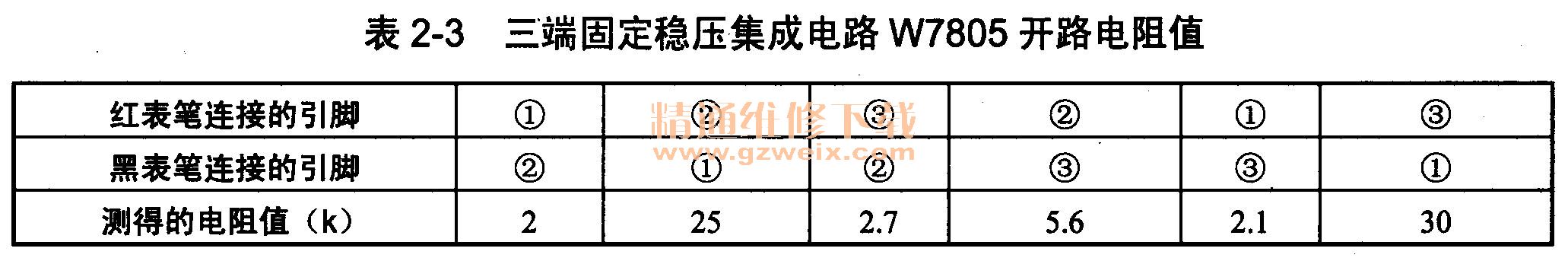

    IC 15是一块三端固定稳压集成电路，型号为W7805，其三端脚之间的开路电阻值见表2-3所列。将拆下的三端固定稳压集成电路测得的电阻值与正常电阻值进行比较，发现其②脚与③脚之间的电阻值相差较大，确实已经损坏。换上新的W7805以后，＋5V输出电压恢复正常，室外机也可以启动，正常工作，故障排除。

    提示
    本例故障主要是由于IC15损坏后无＋5 V电压输出，室外机单片微处理器IC14组成的控制系统因无工作电源，从而导致了上述故障。观察该空调器室外机所处的位置是安装在靠墙边很近，且太阳容易晒到的地方，散热条件十分不好，佑计IC15损坏与此有关。有鉴于此，又给新换上的W7805三端固定稳压集成电路加装了一块散热片，以防其再次损坏。
