故障现象
    接通电源开机后不工作，欠压指示灯点亮。
    故障分析
    该空调器电路中设置了过压、欠压保护电路，当电压低于185 V时，欠压保护电路工作而使整机自动停机保护。检修时，如经检测，整机的供电正常，但整机会欠压保护，则故障多出在欠压保护电路本身。
    故障检修
    1．判断故障的大概部位
    测量提供给空调器的交流电源电压为220 V左右，供电正常。’但空调器停机保护，说明空调器电路中的欠压保护电路本身存在故障。

    2．检查欠压保护电路

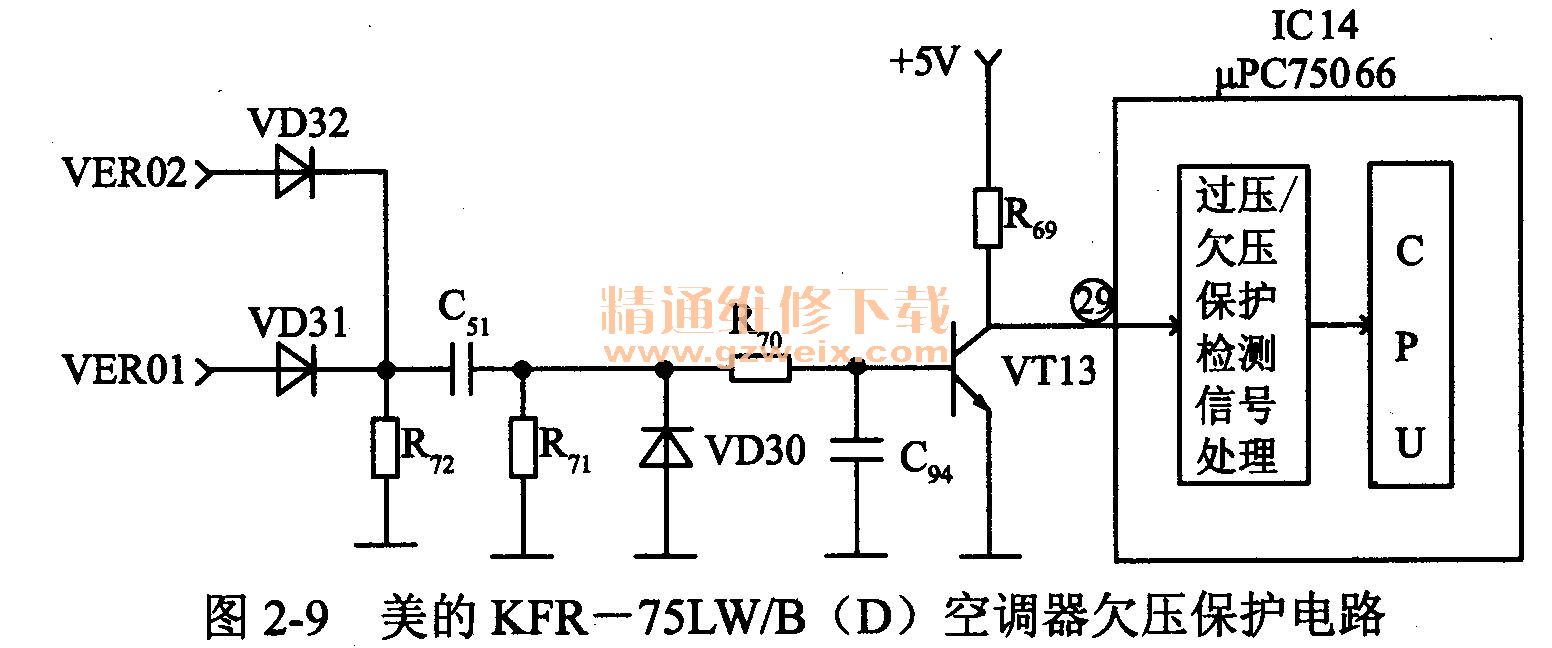

    该机欠压保护电路主要由VD32、VD31、C51、R72、R71、R70、VD30、C94、VT13、R69及微电脑IC14 29脚内的相关电路等组成。美的KFR-75LWB（D）型空调器欠压保护电路如图2-9所示。

    (1)测量VT13管的集电极电位为低电平，IC14的29脚也为低电平。
    (2)试断开VT13管的基极，发现其集电极电位仍然不变。由此判断VT13己击穿损坏。将其拆下进行测量，发现其确已损坏，又对该管周围的元件进行检查，发现VD30二极管也击穿。
    (3)换同型号的VT13和VD30后，接通电源试机，欠压指示灯不再点亮，整机工作恢复正常。

    提示
    该机欠压保护电路的取样电压为室外变压器T7次级③脚和④脚上的交流电压高于或低于13.2 V时，经VD32、VD31二极管全波整流后的直流电压加到分压电阻器R70、R71上，分压值偏高，控制管VT13 (2SC9013)的基极电位升高而导通，将其集电极上的+5 V电压旁路到地，微处理器μC75066的29脚电压降为0V，微处理器发出停和时旨令。若13.2V电压偏低，分压值偏低，控制管VT13的基极电压也降低，其基极电容器C94放电，VT13因电容器放电而导通，微处理器的29脚电压也降为0V，微处理器也发出停机指令。
