故障现象
    接通电源开机后，室外机不工作，电源指示灯和故障指示灯均不亮。
    故障分析

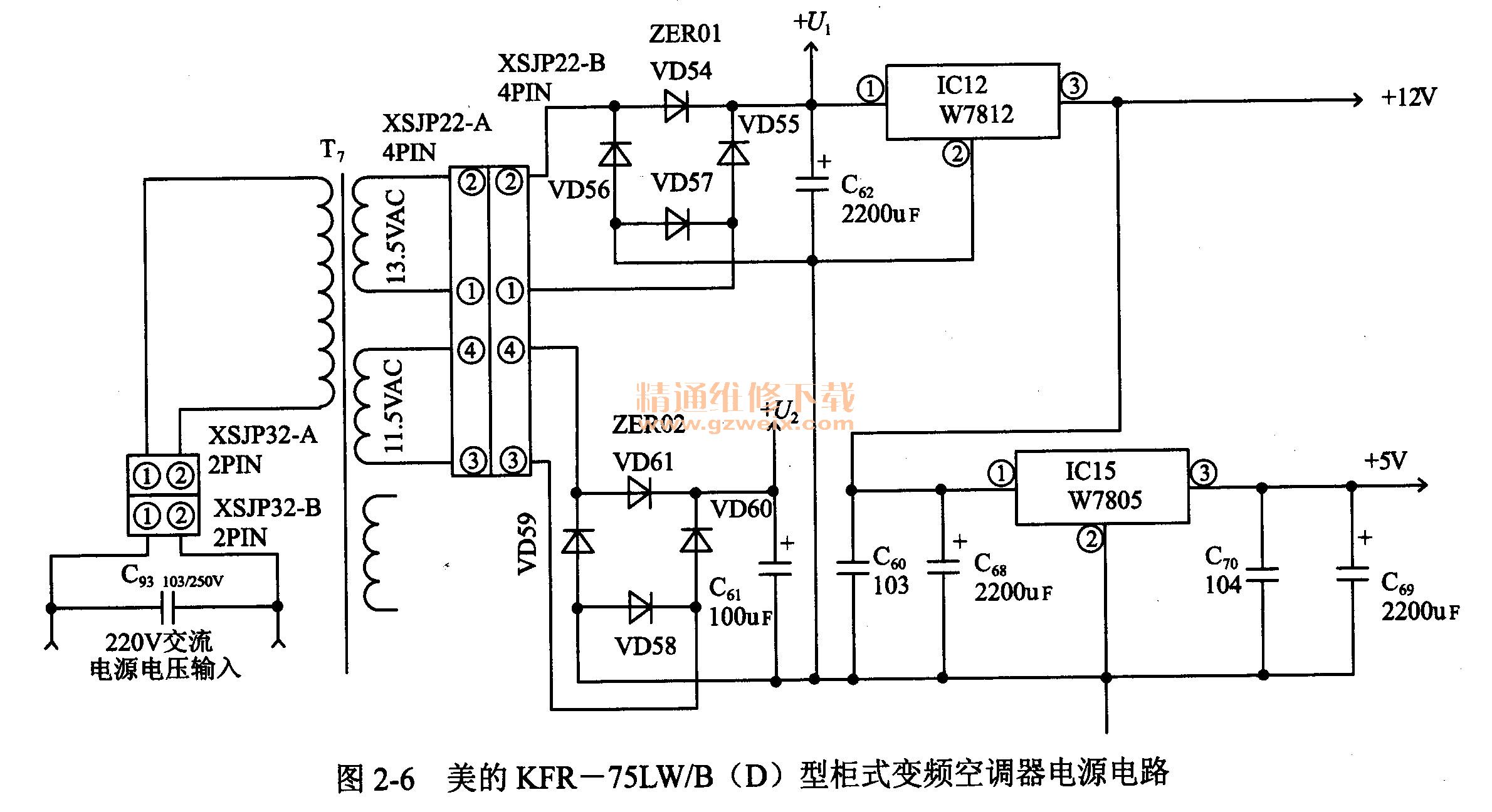

    开启电源，室外机无电源电压和故障指示，估计故障出在室外机电源电路。该机的室外机电源电路见图2-6所示。来自接插件XSJP32-A/B的220 V交流电压，加至电源变压器T7初级，经变压后输出两个交流低压，一个是13.2 V电源电压，经全桥整流（VD54～VD57）, C62滤波、IC12三端稳定器稳压为＋12V后，输出12V电压，主要供室外机的主板电路和继电器使用；T7次级输出的另一路11.2 V交流低压，经VD58～VD61桥式整流、C61滤波、IC15（W7805）稳压后，输出+5 V电压，供微处理器控制电路使用。
    故障检修
      (1)用万用表检测IC12③脚的＋+12 V电压和IC 15③脚的＋5V电压，发现无＋5V电压。
      (2)测接插件XSJP32市电电源电压正常，测变器输出的13.2 V和11.2 V交流电压也正常，测三端稳压集成电路IC15的输入端+12 V电压正常，但无＋+5 V电压输出，判断为IC 15稳压集成电路损坏。更换同型号稳压集成电路后，+5 V电压恢复正常，微处理器工作，故障排除。

    提示
    IC 15的代换型号较多，如CW7805. W7805. L7805. AN7805.户C7805. D7805.BG7805等。
