一台春兰KFR-50LW/d型柜式空调器，该机接通电源，开机后出现“E1”保护代码，整机也不工作。

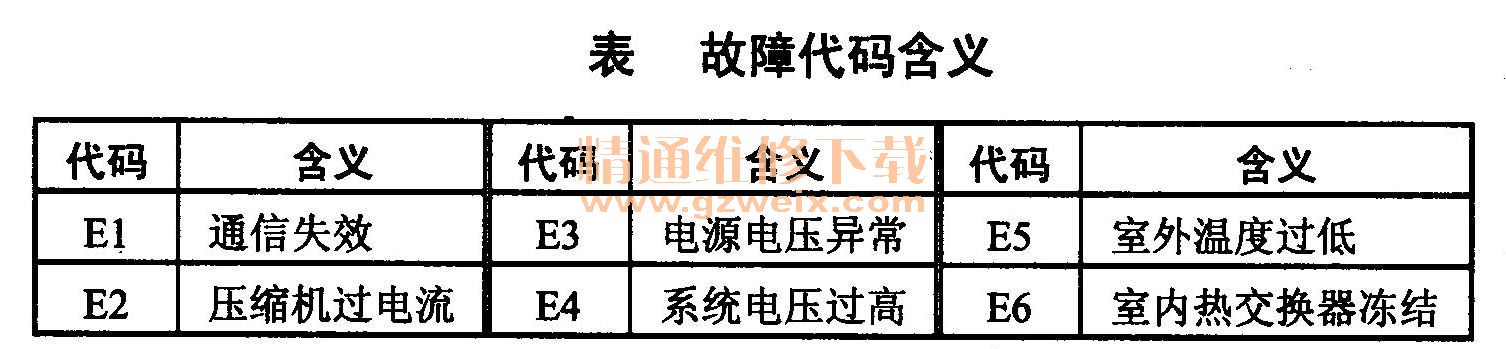

    故障分析：该空调器具有故障自诊断功能，出现故障时液晶显示屏上显示故障代码，各故障代码的含义见表所列。经查“E1”的含义为空调器的室内机与室外机通信失效保护。

    故障检修：
    （1）检查室外机主控板AP3、室外机三芯信号线正常，替换室内机主控板AN，故障依然存在。
    （2）重点检查室内中间接口控制板AP2是否正常，各信号接插件的接触是否良好。经检测，发现中间板AP2上的集成电路IC201（ULN2003）有几个引脚电压不正常，IC201组成的反相驱动电路如图所示。

      （3）仔细对IC201外围的相关元器件进行检测，结果发现其①脚与15脚外接的R202（5.1k）电阻器开路。
    （4）用一只同规格的电阻器换上后，空调器工作恢复正常，故障排除。

    提示：
由于R202开路，致使IC20115脚输出的信号无法加到①脚，IC20116脚无信号输出，从而导致了上述故障。
