一台春兰KF-20GW型空调器，该机接通电源开机后指示灯可以短路，但空调器始终处于过压（指压力）保护状态，不能工作。
    故障分析：根据故障现象分析，可能为过压保护电路有故障，致使微处理器IC 1输出了错误控制信号而进入保护状态。其空调器的过压保护电路如图所示。

    故障检修
    1．判断故障的大概部位
    （1）用万用表直流电压挡测IC127脚上的电压为高电平，且始终保持不变。
    （2）检查SW3 （KP）开关、CN7接插件、C53、R61、VT3等元器件，结果发现VT3晶体管的基极与发射极之间开路。
    2．故障处理

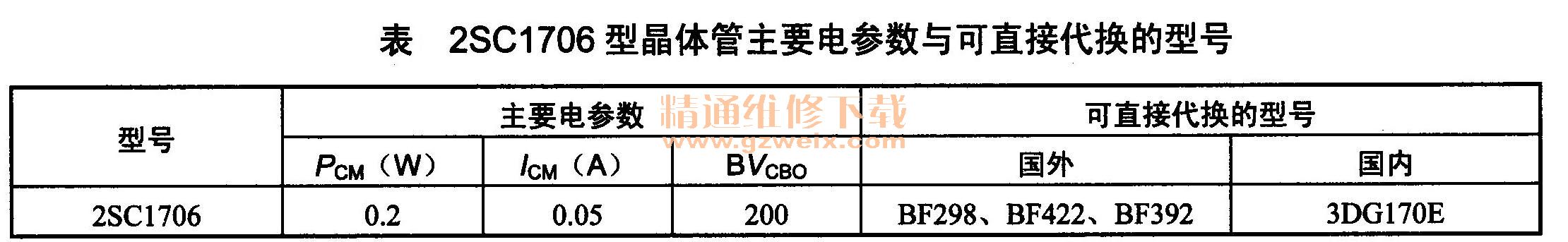

   VT3管的型号为2SC1706，其主要电参数与可直接代换的型号见表所列，用一只3DG170E型晶体管装上后，接通电源试机，空调器不再保护，故障排除。

    提示：
    正常工作时，压力检测开关SW3 （KP）处于常闭状态。这样，＋5V电压经CN7接插件②脚→压力检测开关SW3闭合的触点→CN7接插件①脚→R45电阻器→VT3管基极，使其导通，集电极为低电平→IC1的27脚为低电平。
    当系统压力过高时，SW3开关断开，VT3截止→IC127脚为高电平，IC1输出控制指令进入停机保护状态。由于VT3开路以后，IC127脚为高电平，从而导致了上述故障。
