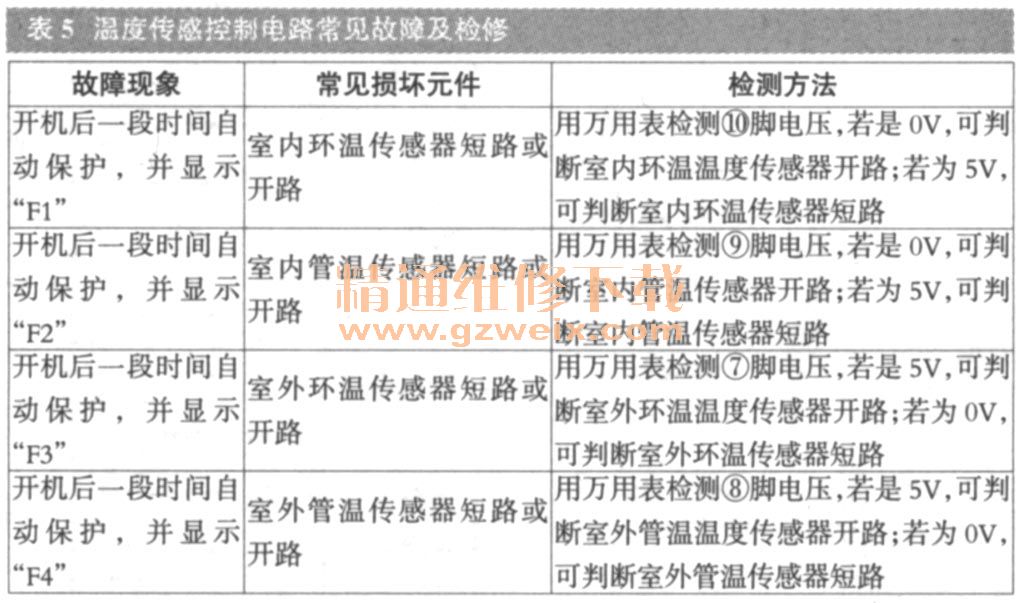

以上室外环温与室外管温传感器检测电路工作原理相同，传感器仍为负温度系数的热敏电阻。工作时，如果室外环境温度上升，则传感器阻值下降，相对应分压电阻R29分得的电压变大，室外环温传感器分得的电压变低，则IC4的⑦脚电压下降，IC4的根据电压值计算出对应的温度值，对空调的电控系统进行控制。该电路的常见故障及检修见表5。

    6．显示电路

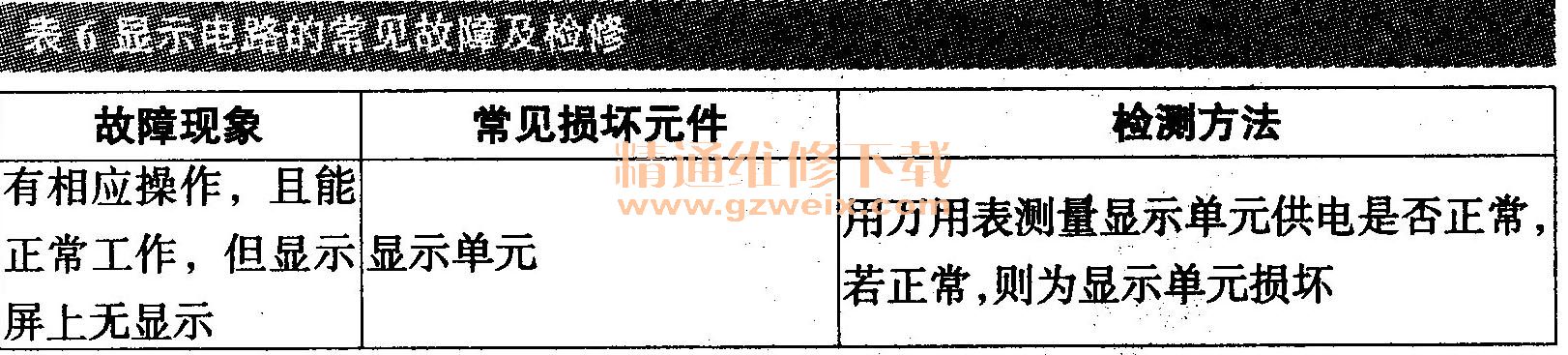

  一该电路由空调室内显示单元及IC4的44～56脚组成。IC4在对遥控输入或按键输入信号识别处理后，控制相应电路的同时，一并输出显示控制信息，送给显示单元电路。该电路的常见故障及检修见表6。

    7．步进电机、蜂鸣器及继电器控制电路
    IC4输出控制信号后，为增大带载能力，将控制信号送给芯片ULN2003，倒相放大后控制室内送风格栅的步进电机，以及室内风机、辅助电加热、压缩机、室外风机和四通阀的继电器，从而控制相应的设备工作。RY 4V为控制四通阀继电器，RY FAN为控制室外风机继电器；RY COMP为控制压缩机继电器；RY HT1、RY HT2为控制辅助电加热继电器；RY H、RY WRYL、RY SH分别为控制室内风机高、中、低、超强转动。
    现以压缩机控制电路为例分析其工作原理。在制冷／制热期间，IC4的⑥脚输出高电平信号，经驱动块IC3 （ULN2003）的⑤脚内部倒相放大器放大后，IC3的12脚输出低电平，继电器RY COMP的线圈中有电流流过，其触点吸合，接通压缩机的供电，压缩机启动运转，实现制冷或制热。当IC4的17脚输出低电平停机信号时，IC3的12脚输出高电平，RY COMP内的触点释放，压缩机失电而停止运转。
    蜂鸣器电路由倒相放大器IC1及蜂鸣器BUZZ、电阻R100组成。在每次操作时，IC4的12脚输出蜂鸣驱动信号，通过R77限流及IC1倒相放大后，驱动蜂鸣器BUZZ鸣叫一声，提醒用户空调已经收到操作信号，此次操作有效。

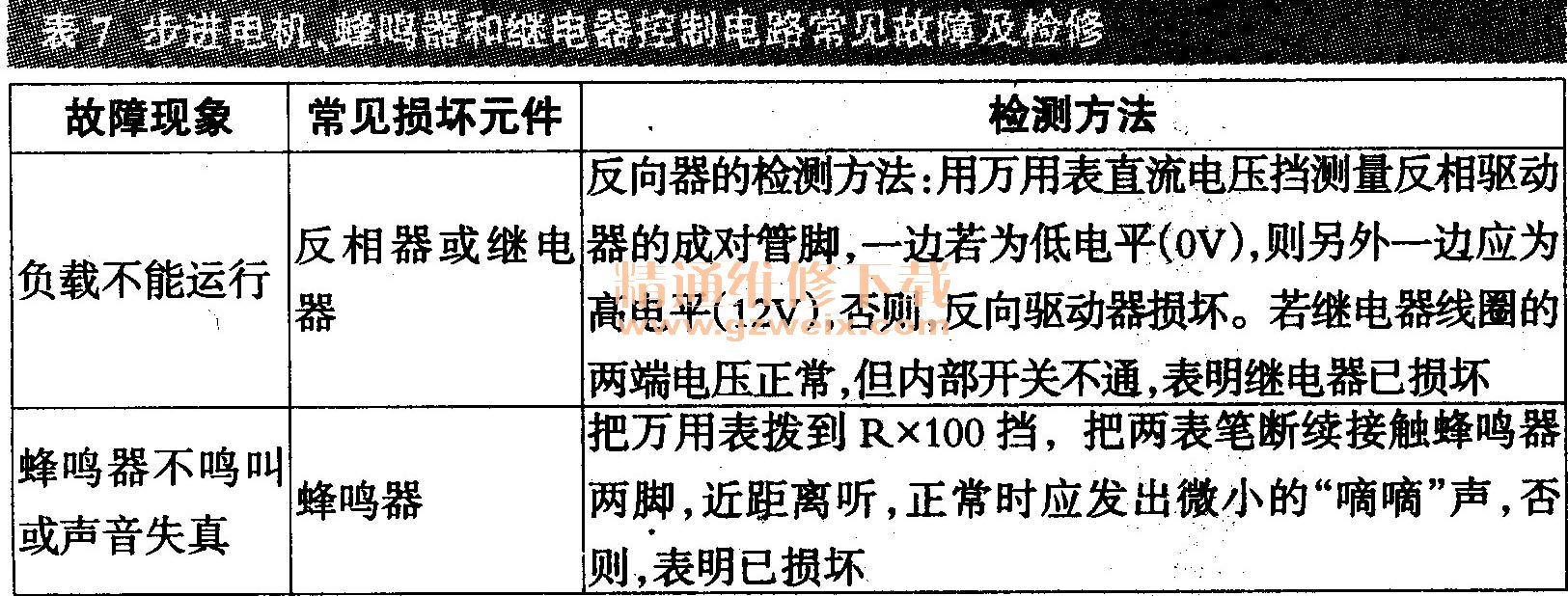

    步进电机、蜂鸣器及继电器控制电路的常见故障及检修见表7。

    8．遥控信号接收电路

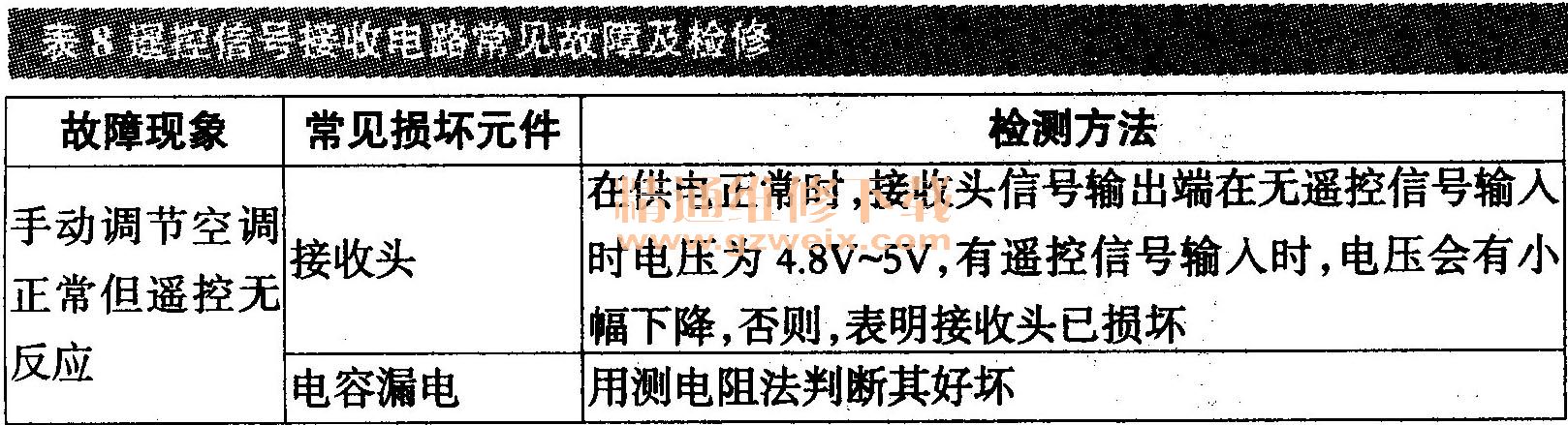

    该电路是由红外接收管、C102、C6、R58、R61、R62、R80组成。遥控器发出的红外光经该电路识别处理后送给IC4的26脚，由IC4内部电路分析后，通过相应的端口输出控制信号，实现操作控制。该电路的常见故障及检修见表8。

    9．压缩机过流检测电路
    为防止压缩机过流损坏，本机设置有过流检测电路，主要由电流互感器、8350～R353、R65、C350～C352、C35、D350、D120等元件组成。

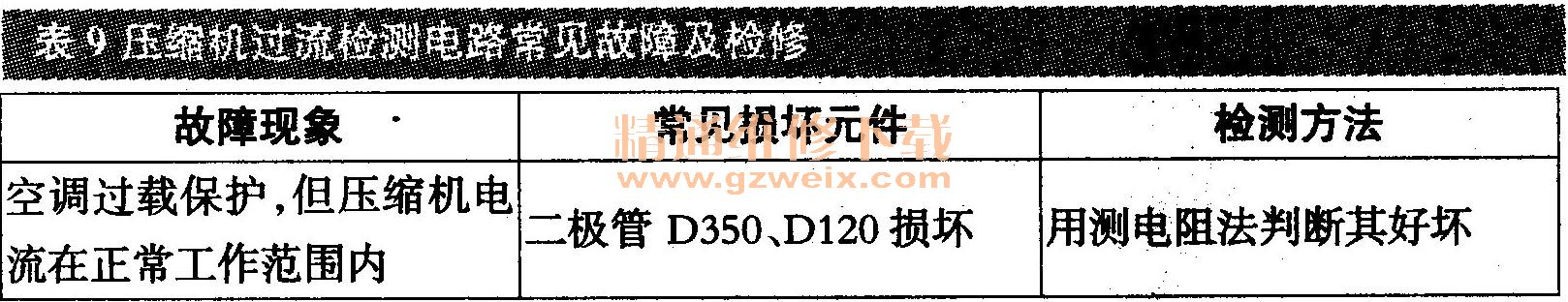

    压缩机的一根电源线穿过电流互感器的磁芯，这样电流互感器就可以对压缩机的工作电流进行检测，电流互感器二次绕组感应的电压经D350半波整流，再通过C351滤波后，就可以获得与回路电流成正比的取样电压。该电压经R65、D120钳位后加到IC4的⑥脚。压缩机的运行电流越大，检测信号电压就越高，一旦压缩机的运行电流超过设定值，IC4就会发出停机指令，切断压缩机的电源，防止压缩机因过流而损坏。该电路的常见故障及检修见表9。
