格力悦风KF-R-50LW/(50566)Aa-3型柜机电路分析与检修
来源:本站整理  作者:佚名  2014-04-15 10:18:36

    格力悦风KFR -50LW/(50566)Aa-3型定频柜机的电控板如图1所示,其电路主要由直流电源、CPU控制、显示电路、同步电机控制、辅助电加热控制等电路组成,如图2所示。



    1.直流电源电路
    该电路由变压器接入220V/50Hz交流电,经次级线圈互感出来三组(约为13.5V、13.5V、9.5V)低压交流电,分别经由(D1~D4、D5~D8、D9~D12)组成的桥式整流后得到十多伏的直流电,送到7805、7812、7812这三只直流稳压块上,输出的三组直流电压(5V、12V、12V),送往后级电路。该电路的常见故障及检修见表1。

    2.晶振电路

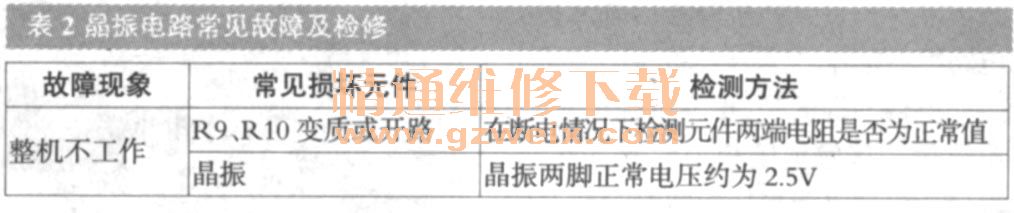

    该电路较简单,由R202、R203、晶振及微处理器IC4(M38239GCFP)内部电路组成,产生8MHz时钟信号,为微处理器提供工作标准时钟。该电路的常见故障及检修见表2。

    3.复位电路
    该电路是由Q2 、R16~R19、C2、C12、C13、C118组成。复位电路的作用是让电脑芯片中程序计数器指向起始地址,重新开始执行程序,以提高空调电控部分的稳定性和可靠性,防止微处理器初次上电或受到强干扰信号而死机。

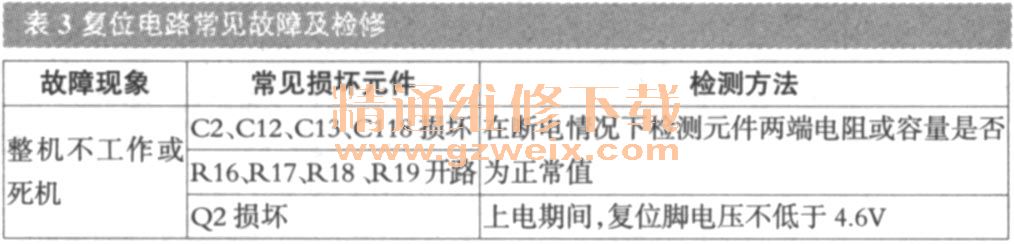

    上电时,Q2发射极接+5V,三极管Q2导通,向IC4的27脚复位脉冲输入端(RESET)加上高电平脉冲,IC4复位,电源为C118充电,当Q2发射极低于0.7V时,Q2截止,复位端的电平变为低电平,IC4正常工作。该电路的常见故障及检修见表3。


    4.按健电路

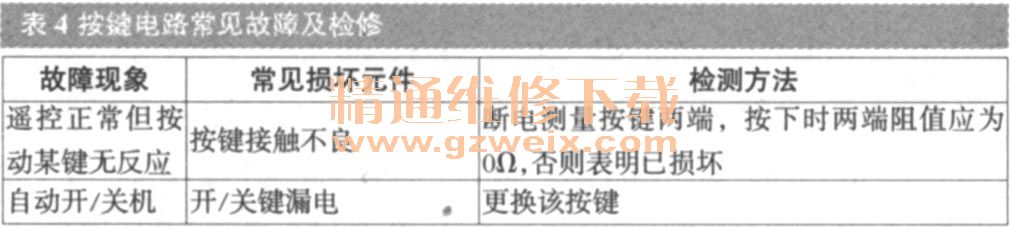

    IC4的③、④、20、58脚为按键信号输入端,当按下某个按键时,IC4内部电路识别到该按键信息,便输出相应的控制信号。该电路的常见故障及检修见表4。

    5.4度传感控制电路
    本机共设有四个温度检测电路:(1)室内环温检测电路,由室内环温传感器、R34、R35、C5、C17、C110及IC4的⑩脚组成;(2)室内管温检测电路,由室内管温传感器、R32、R33、C4、C16、C109及IC4的⑨脚组成;(3)室外环温检测电路,由室外环温传感器、R28、R29、C10及IC4的⑦脚组成;(4)室外管温检测电路,由室外管温传感器、R30、R31、C11、C15、C108及IC4的⑧脚组成。
    室内环温与室内管温传感器检测电路工作原理相同,传感器是负温度系数的热敏电阻,即温度上升阻值下降,温度下降阻值上升。工作时,如果房间温度上升,则传感器阻值下降,室内环温传感器分得的电压变低,相对应分压电阻R35分得的电压变大,则IC4的⑩脚电压上升,IC4根据电压值计算出对应的温度值,对空调的电控系统进行控制。

[1] [2]  下一页

关键词:格力空调 KF-R-50LW
