格兰仕KFR-50GW型柜式空调器制冷工作一段时间后自动停机且故障灯闪亮
来源:本站整理  作者:佚名  2014-06-15 08:43:40

    一台格兰仕KFR-50GW型柜式空调器,据用户介绍,该空调器前段时间一直较好,近期制冷工作一段时间后会自动停机,停机后等一段时间后再开机时,空调器又可启动工作,但工作一段时间后又会自动停机。
故障分析:
    上门维修时,根据用户介绍的情况来看,初步判断故障出在制冷系统,致使保护电路动作引起的。
故障检修
    1.判断故障的大概部位
    (1)打开室外机的机盖,对压缩机与室外风扇电动机进行检查,结果发现室外风扇电动机不能运转。

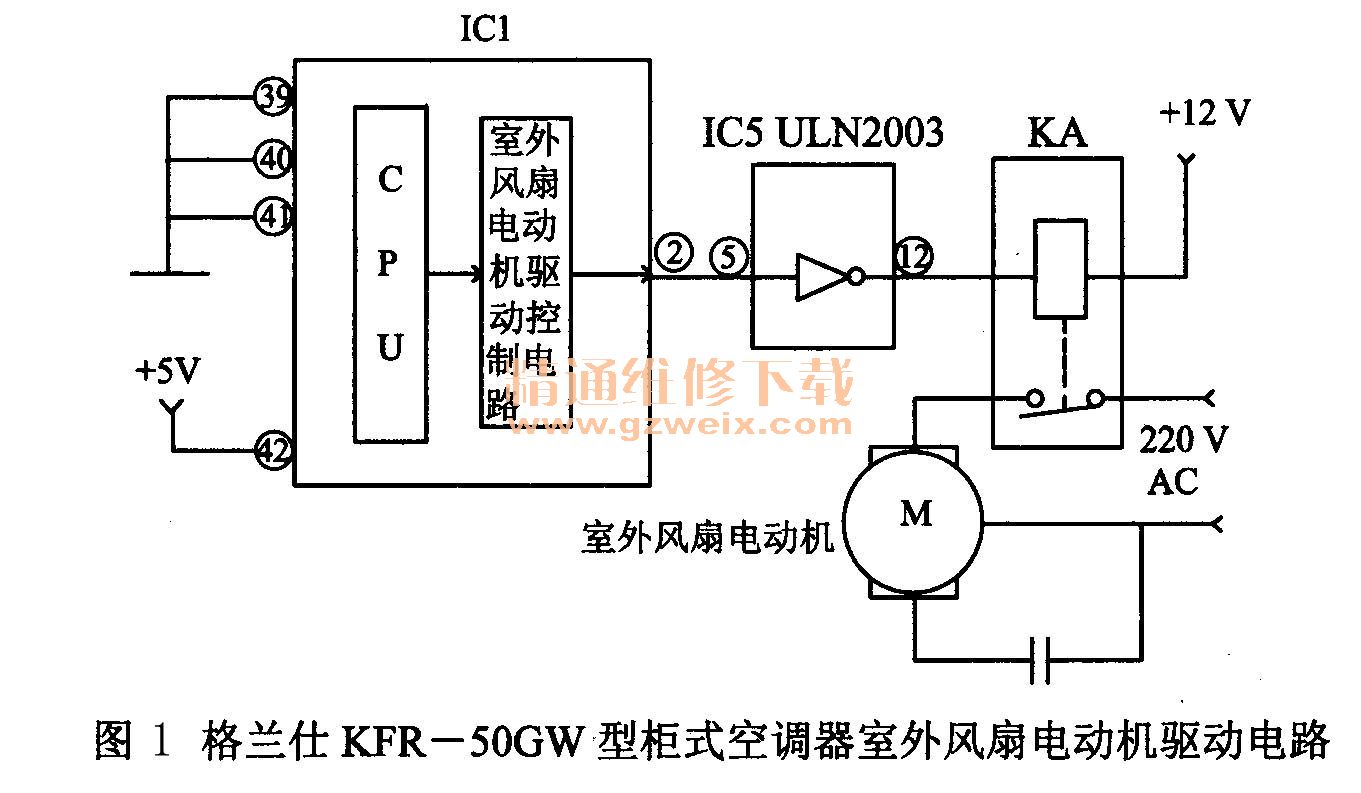

      (2)测量室外风扇电动机两端的220 V交流电压为0V,检查风扇电动机启动继电器线圈上的+12 V供电电压基本正常。但测量功率驱动反相器IC5 12脚上的电压也为12 V,而正常时应为低电平,⑤脚上的高电平基本正常,怀疑IC5集成电路本身损坏。该空调器的室外风扇电动机驱动电路如图1所示。

    2.故障处理
    IC5的型号为ULN2003,是一块功率驱动反相器集成电路,更换新的集成电路后,接通电源试机,故障排除。
