夏普AY-249A型变频式空调器室外风扇电动机与压缩机均不工作
来源:本站整理  作者:佚名  2014-07-01 10:10:16

    一台夏普AY-249A型变频式空调器,该机室外风扇电动机与压缩机均不工作,故障自检灯显示紊乱。
    故障分析:考虑到自检灯显示紊乱,故障出在微电脑控制电路或其供电电路、复位电路、时钟振荡电路的可能性较大,可先从室外机的供电电路是否正常入手进行检测。
    故障检修:
    1.判断故障的大概部位
      (1)检测由室内机送来的交流110 V电压正常,而串行线信号电压为+18 V,不正常。压缩机在正常工作情况下,串行信号电压应降为+2.5 V,且为脉冲电压。
    (2)检测开关电源+5 V电压和IC1微电脑晶振电压均正常,但IC1 28脚于复位控制信号输入端)电压始终为高电平,怀疑故障是由于复位电路不良引起的。
    (3)检查复位电路。用一短导线将IC 1 28脚对地端瞬间短接后再断开,结果机组运行正常,由此证实故障为复位电路不良引起的。

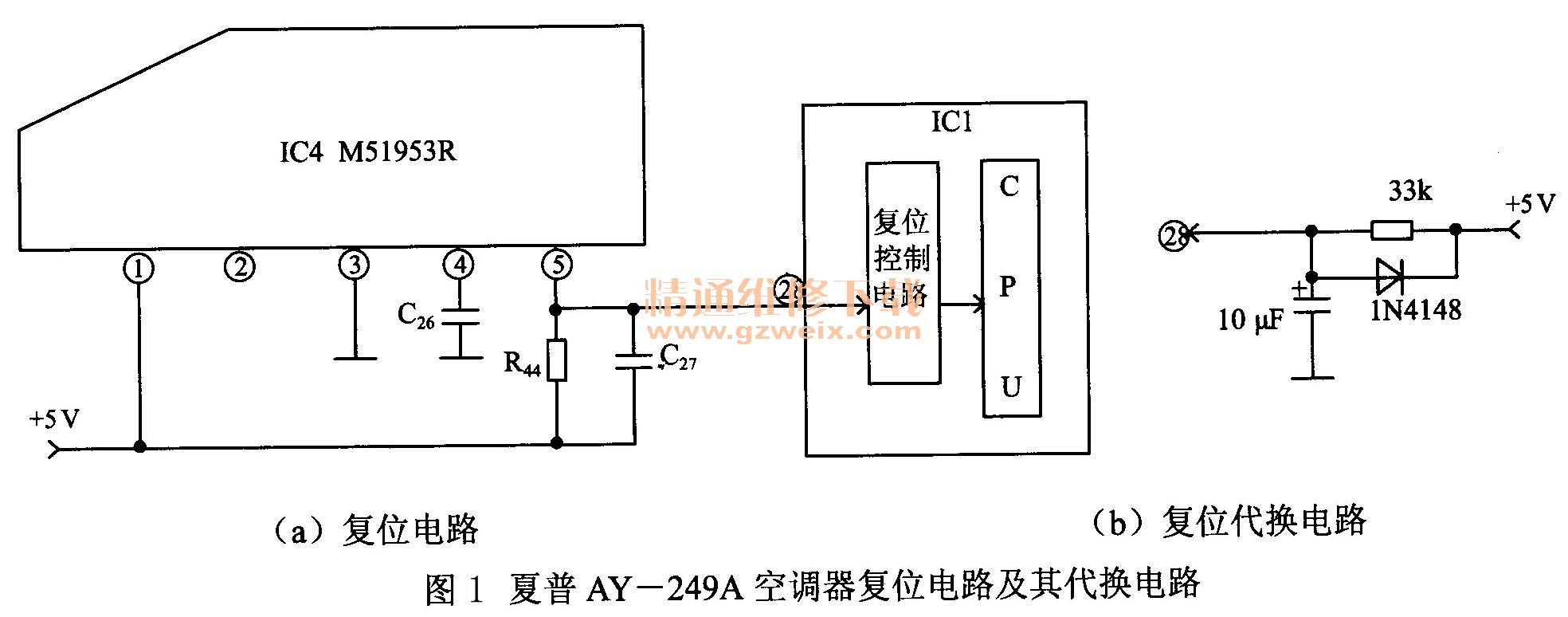

    该机微电脑复位电路由IC4 (M51953R)等为主构成,该机的复位电路及其代换电路如图1所示。对IC4的外围元器件进行检测未发现有异常,估计是IC4集成电路本身损坏引起的。

    2.故障处理
    由于二时无M51953R集成电路可换,用图1(b)所示的代换电路代换后,故障排除。
    提示:
    图1(b)代换电路是一种通用电路,同样也适用于对其他复位集成电路的代换。

关键词:夏普空调 AY-249A
