随着人民生活水平的提高，空调已进入到千家万户，近几年国家提倡节能环保，各大企业相继推出了低碳、节能、环保的变频空调。本文介绍的美的KFR-35GW/BP2NlY-E3（3）变频空调就是2010年国家补贴的家电下乡中标产品，此产品性能稳定、性价比高，城乡拥有率高。近年来已有部分机子陆陆续续进入维修期，为了使一线维修人员进一步了解、掌握此款直流变频空调的工作原理、常见故障与维修特点，笔者总结了维修笔记撰写成文并拍摄了维修视频供大家参考学习，避免维修时走弯路，提高检修效率。

    一、认识变频空调的铭牌
    作为一名有经验的空调维修人员，在维修作业前应能读懂空调的铭牌，通过对铭牌的了解，可以得到故障机的一些信息，对进一步快速维修提供良好的支撑，使我们在上门维修前能有更好的工具、器件准备，提高检修速度。
    1．规格型号
    型号：KFR-35GW/BP2NlY-JE3（3）
    K：代表“空调”拼音的第一个字母；F：代表“分体”空调拼音的第一个字母；R：代表热泵（冷暖）功能；35：代表制冷量3500W ; G：代表挂式内机；W:代表空调的外机；BP2代表第二代变频空调（BP代表第一代，是交流变频空调；BP2代表第二代，是直流变频空调；BP3代表第三代是全直流变频空调）；N1：代表使用新冷媒（目前为R410a） ; Y：代表此空调有遥控功能；JE3（3）：代表空调的产品设计、改进、制造序列号。
    2．铭牌信息
    铭牌中制冷剂：R41 0a；充注量：1030g。这两个是重要的标注信息，维修时要看清使用的制冷剂，同时要注意充注量。R410，制冷剂由R32和R125各50％组成属于非共沸制冷剂，两者不相融、密度不一样，如果采用气态充注会导致密度轻的先进入系统，致使R32和R125不配比，制冷效果差的现象。变频空调充注制冷剂一般要采取虹吸或倒灌液态定量充注，确保以液态的方式进入系统（见图1-a ），满足R410a制冷剂中R32和R125各50％的配比的要求。而早期的交流变频空调大部分采用R22制冷剂则可以进行气态充注（见图1-b）。

    二、认识变频空调的主要器件
    1．压缩机
    此款空调使用的压缩机是广东美芝制冷设备有限公司生产，型号是：DA108MlC-10EZ;制冷量是3250W；属于单气缸的直流变频压缩机，使用R410a环保冷媒。
    2.外机热交换器

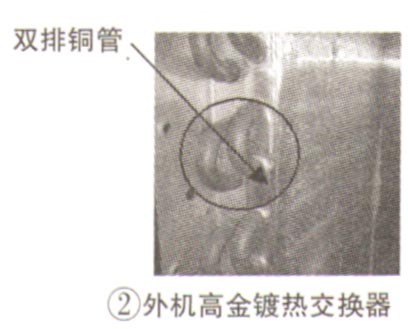

    此台空调外机热交换器采用两nun紫铜管网设置，采用高金镀铝翅片，提高其热交换效率大，不缩水热交换效果好，见图2。

    3．节流装置
    此台空调的节流装置采用的是毛细管（见图3所示），由于此台空调的制热采用“热泵＋内机电热”模式，此款空调没有再设辅助制热毛细管和单向阀。如果是全直流变频（3代变频技术）一般采用电子膨胀阀节流（见图4所示）。

    4．四通换向阀
    四通换向阀是制冷、制热转换的重要器件，本台空调使用的四通换向阀是安徽天大集团生产的器件，型号是DSF-4（见图5所示），由于目前的变频空调一般使用R41 0a制冷剂，四通阀内部需要承受比R22高1.6倍的压力，往往容易导致空调四通阀内部阀芯泄漏，导致高压压力变低，低压压力变高，致使空调制冷、制热效果变差。笔者遇到过两台此款直流变频空调四通换向阀串气导致制冷效果差的现象，更换时可以使用浙江盾安四通换向阀DSF-4型号替换。
    5．电抗器
    在无源的PFC电路中一般设置电抗器（见图6所示），通过25mH电感与6μF/450V电容器的并联，使其串接在外机主电源直流供电电路中，因为大功率的整流桥的使用会导致电网的干扰和污染，降低功率因数，加大了线损和无功功率，通过无源PFC电容电感并联进行补偿。

    6．内机电控板

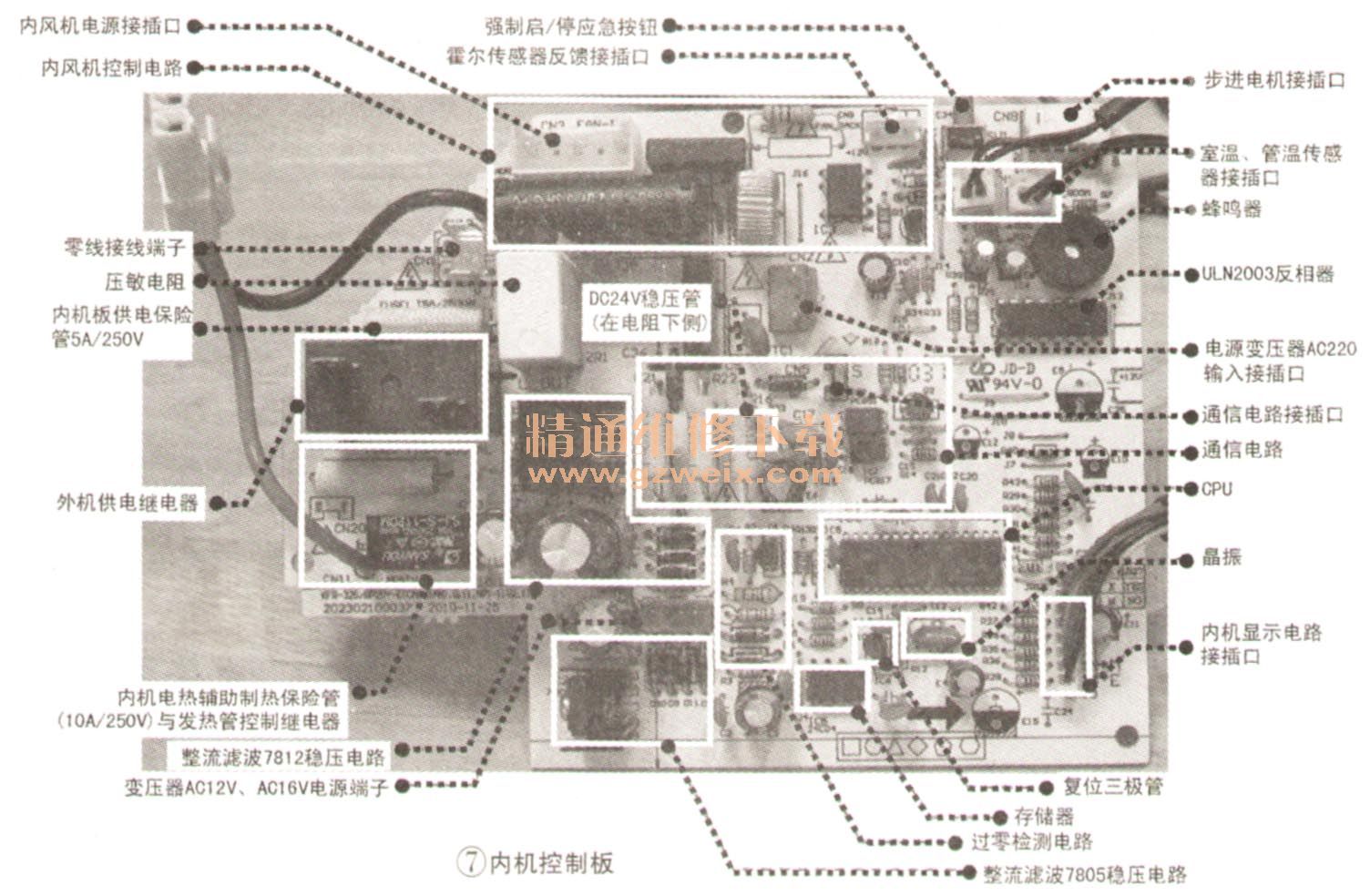

    内机电控板是控制内、外机的核心部件。内机电控板由电源输入电路、整流滤波稳压输出电路、过零检测电路、存储器电路24C04、复位电路、CPU、晶振电路、显示电路、通信电路、ULN2003驱动电路、蜂鸣器、温度采集电路、应急强制按钮、风机控制电路等电路与器件组合而成，如图7所示。

    7.外机控制板

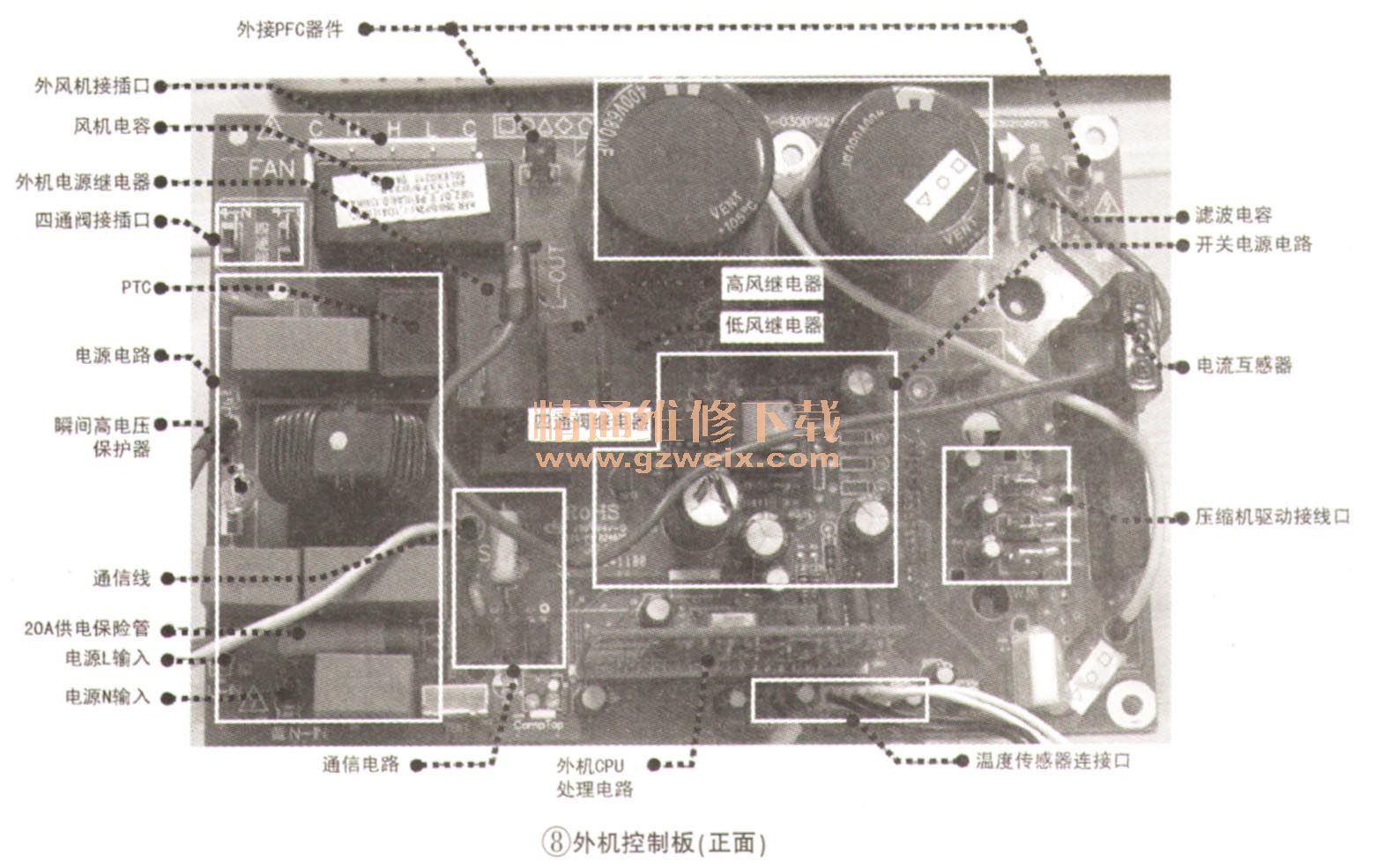

    外机控制板是控制与驱动直流变频压缩机、外风机、四通阀等器件的控制器，主要由外机电源电路、整流滤波电路、外机 CPU处理电路、变频压缩机模块驱动电路、开关电源电路、电流检测电路、温度采集电路、通信电路等法组成，如图8所示。

    由于外机控制板控制对象多，控制比较复杂，为了进一步缩小外机控制板的体积，本机采用“双面（双层）电路设计”，使器件间更紧凑，布线更短、减少干扰，信号传输处理更合理，如图8（外机板正面）。
