故障现象5：用线控器操作功能键失灵，不好操作，有时偶尔可以操作显示。

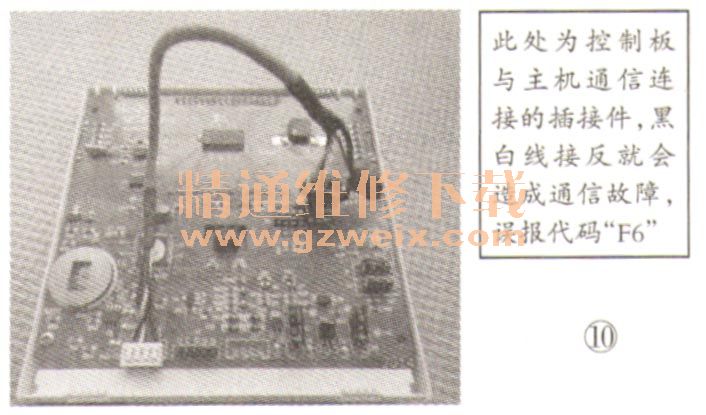

    分析检修：根据现象分析应是室内控制操作面板出现故障所致，手动控制器损坏一般有两种情况：（1）手动控制器导电橡胶不导电；（2）手动控制器控制线路板损坏引起操作失灵。拆掉手动控制器控制器的外壳，拿掉导电橡胶垫，用棉签和酒精进行清洗，吹干后试机故障依旧，说明不是导电橡胶的故障。故障应在线路板上，该机线路板如图10所示，该手动控制器的型号为MC301V02，采用原厂专用配件代换，联系厂家购买更换。等控制器买来后试机又出现了新的故障，出现故障代码F6，明显是线控器与主机通讯故障，按说原厂的不该出现类似的现象，难道该机还有故障吗？这时有点疑惑，再仔细对照原来的线控板居然发现新的板子上的通讯线与旧的排列不一样，把J2排插的白线和黑线对调后故障排除。观察线路板可以看到排插J2的定义为：黑线A、白线为B、红线为12V、黑粗线为地，也就是说新控制器的A相接通了旧控制器的B相，所以才出现了开机误报F6的现象。
