工作原理：通过主机电源电路整流滤波送来的＋310V的电压进入开关变压器的初级，加至TNY267PN的⑤脚（D漏极），②、③、⑦、⑧脚接地（S源极），开关电源起振，在开关变压器的次级输出外机电控板需要的直流电压等级。第一路经二极管D5整流、E3滤波、SJ111733稳压模块输出＋3.3V;经SJ111718稳压模块输出＋1.8V的电压供CPU使用。其中还并接了LED的电源指示灯（红色）；第二路通过D4整流二极管和并接E2滤波电容后输出＋12V的电压，主要用于继电器的供电；第三路通过D3整流二极管和并接了E1电容器后再并接DZ2稳压二极管输出稳定的＋15V电压供变频模块内部电路使用。次级输出电压的过高或过低都会导致电控板紊乱或不工作。当输出的电压过高时从第三条支路（＋15V支路）反馈到R7电阻，加到TL431参考端3的电压变高，使TL431的1、2端流过的电流加大，光祸PC781输入端1、2流过的电流大，发光强度变大，通过光电传输与转换的作用使输出端4、3导通能力变强，电流变大，致使TNY267PN的④脚电位变低，通过芯片内部电路使开关电源振荡的频率变低，流过⑤、②（③、⑦、⑧）脚的电流减小，使输出电压回落到正常值。当次级输出电压偏低时，其稳压控制过程与上述相反。
    3．外机ULN2003驱动电路
    外机ULN2003驱动电路原理图如图34所示，实物如图35所示。

    外机ULN2003驱动电路工作原理：电源从内机送电到外机端子的L、N端，当ULN2003的15脚输出低电平使外机继电器RY1线圈得电，触头闭合，供电到外机的整流桥。当ULN2003的16脚输出低电平时，外风机高风挡继电器RY4线圈得电，触头闭合，风机高风运转。当ULN2003的17脚输出低电平时，外风机低风挡继电器RY3线圈得电，触头闭合，风机低风运转。当ULN2003的18脚输出低电平时，四通换向阀继电器RY2线圈得电，触头闭合，实现制热循环。
    4．外机通信电路

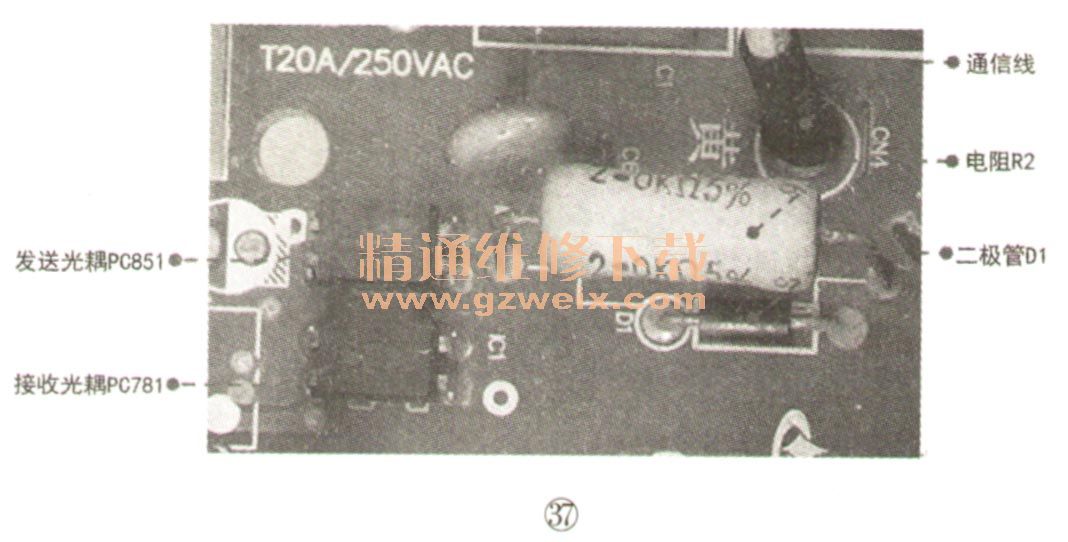

    外机通信电路原理图如图36所示，实物如图37所示。



    外机通信电路工作原理：内机发送过来的信号通过接线端子，零线N进入到主机的接收电路，使光祸PC781初极发光，进行光电传输。次极通过＋3.3V的电源接光祸内光电三极管集电极，从发射极输出信号经R21后加到室外机CPU的接收端（RXD），完成内机对外机的数据、信号传输。
    外机发送信号内机接收信号时，室外机CPU的TXD脚输出信号，经电阻R7后，当信号脉冲为高电平时，三极管Q1 （2SC1815）导通，此时信号进入PC851的初级，发光二极管工作，通过光电传输．信号经R2、D 1（1 N4007）及信号接线端子（S）传输到室内机的接收电路，进行数据通信。
    5．变频驱动模块电路

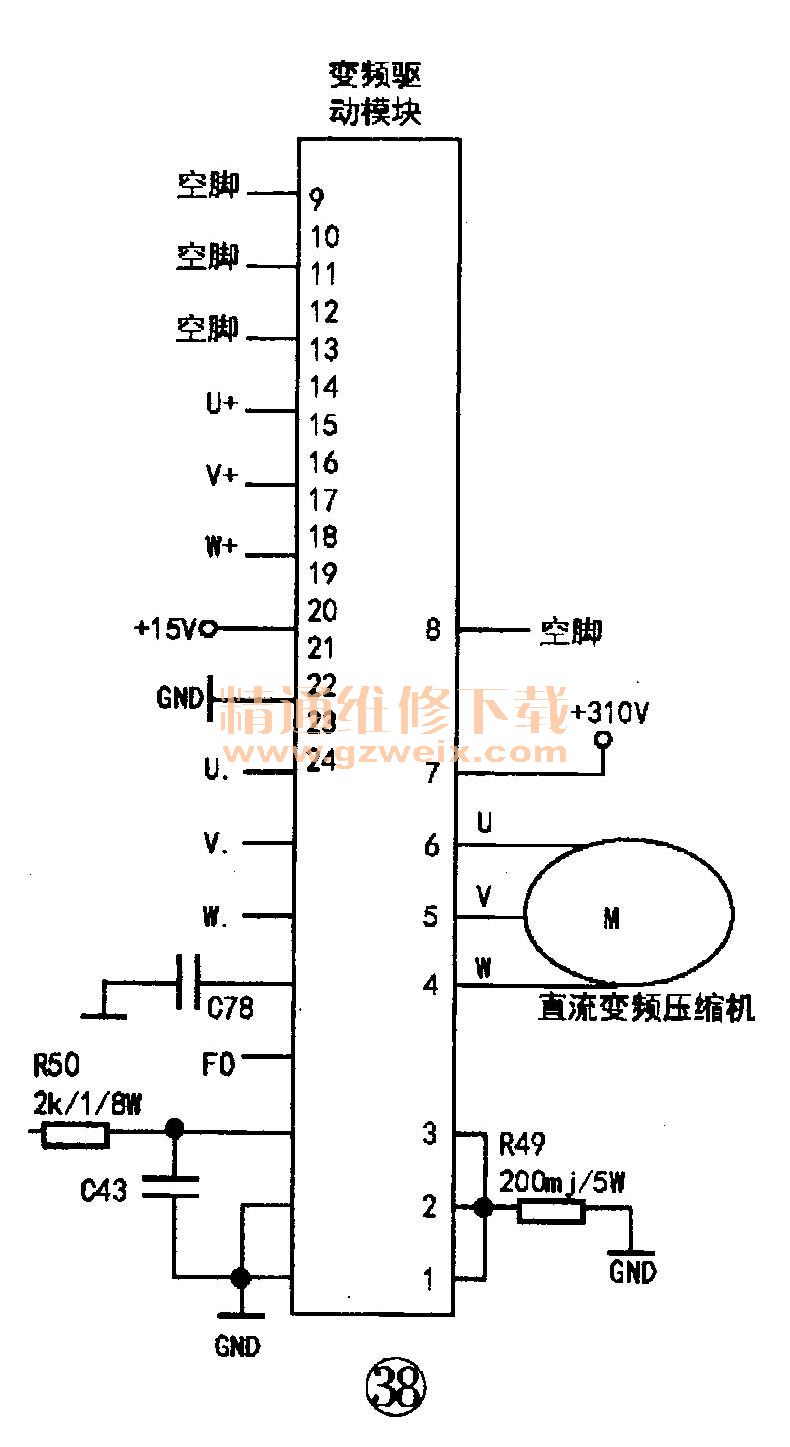

    变频驱动模块端口图如图38所示，实物如图39所示。



    变频空调压缩机驱动模块是对压缩机调速控制的执行器件，该器件工作电流变化大，工作电压高。此变频驱动模块需要两组的直流工作电压：一组是＋310V的直流电供模块内的驱动三极管使用；另一组是＋15V电压，作为模块内电路的供电电源。变频控制信号分别从模块的12～14脚输入U＋、V＋、W＋；从17～19脚输入U－、V－、W－，实现对模块内开关管导通时间、导通角的控制，进一步实现对压缩机转速的有效控制。
