分析检修：通过上期图解可以清晰地看到，所谓水源热泵机组，无非是水系统的中央空调系统。该机组有两路重要的开式循环的水系统，其中一路是冷却水系统，另一路是冷冻水系统。在每路水系统里都安装有水流开关作为机组的重要保护之一，无论哪一路的水流开关检测不到水流时都会联锁停机，起到保护机组的作用。该机组在维保过程中曾出现过机组跳机的现象。表1为系统在制热模式常见故障及原因。

    这次报修是报整机机组跳机。赶到工作现场就看到了故障代码表所报的一系列故障，观察循环泵出口压力降到了0.2MPa以下，指针来回摆动，和前两次跳机出现的故障现象一样。采用前两次的处理方法，对系统进行了补水，排空气，使循环泵出口压力保持在0.27MPa，循环泵入口压力保持在0.18MPa，空气彻底排净，压力表针无摆动，每隔5天补水一次，机组运行至今很稳定，故障排除了。

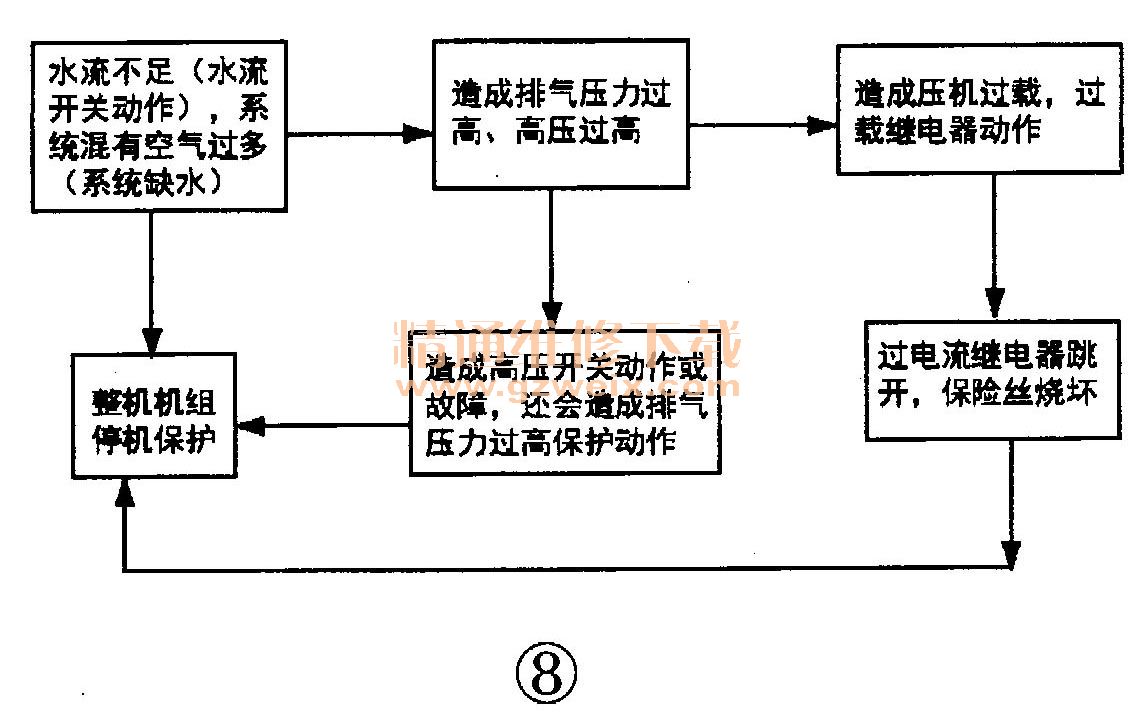

    虽然故障排除了，但对我来说还是想搞明白跳机的原因，于是拍下如图5～图7照片，观察发现图5、图6图片显示同时在2014.11.11、10:14:56，报故障代码02机组，压机2高压过高、压机2故障、错相保护、压机1过载、压机1高压过高、压机2过载、压机1故障；如图7所示：在2014.11.11、10:16:14，机组同时报出了02机组制热蒸发1出水过低、制热蒸发2出水过低；2014.11.11、10:15:30，机组报了02机组通讯故障。这些故障都在同一时间发生了，说明保护动作了。为什么会出现这么多故障？系统压力过低说明系统水打空了，结合表1和图8分析，既然故障的根源是由水系统故障造成的，为什么会造成缺水和造成大量的空气进入系统呢？







于是对前两次的停机进行了详细分析，找到了问题的根源所在：该机组的供暖分两路，其中一路为办公楼取暖使用，另一路为职工餐厅和宿舍使用，机组运行一段时间后为餐厅供暖的盘管管道出现了漏点，维修后打开机组试压排空与补水，当日运行正常，第二日出现了跳机现象，到达现场后发现循环泵出口压力降到了0.2MPa，补水排空后机组连续运行9天没有出现故障；第十天发现餐厅供暖的主管道又有了新的漏点，于是不得不进行维修，修好后又投入了机组运行，用同样的方法补水、排空，当日机组工作正常，也就到了2014.11.11的这天机组又跳机了，这才使我恍然大悟，有可能是我们操作有误造成的。因为两次奇怪的跳机现象都发生在管道修补之后，于是画出该机的系统图，如图9所示。该机的主机产生热水通过循环泵分成两路分别送往办公楼和餐厅，如图9，这时我们可以清晰看到水系统的分配情况，主机产生的热水分别通过循环泵、管道、盘管送到各房间进行热交换，所以餐厅的盘管任何地方泄漏都要关断总门1、2才能维修，维修完可以通过门3、门4进行排空处理，说明是前几次修理好都没有按顺序开各个阀门造成的停机。正确的操作顺序是先打开总门1、再稍开门3让空气排出出水后关闭、再稍开门4让空气排出后关闭、再打开对空排气确定无气后打开总门2，让循环泵循环十几分钟后根据压力再补水正常。按正确的操作维修后，使用至今。
