美的KFR-35GW/BP2NIY-JE3(3)直流变频空调原理与检修(五)
来源:本站整理  作者:佚名  2015-07-07 09:37:43

——外机系统与检修篇
    变频空调器开、关机,设备运行程序与关键数据如下:
    上电:接通AC220V电源后,测量内机(或外机)接线端子L、N间的交流电压为“0V";N与S(S代表通信、信号的意思,是英语单词Signal的第一个字母)的直流电压为稳定的24V。
    开机:当按下遥控器或按应急按钮启动变频空调(如制冷状态)后,内机面板显示屏点亮(显示温度、显示运行指示等字样见图40),风摆电机打开,内风机开始运转,内机板中的“外机供电继电器”吸合,送电到外机,压缩机、风机运转,外机的电源指示灯“黄灯”亮、CPU工作信号(故障)灯“红灯”闪烁,制冷正常。此时使用万用表测量L、N端子间电压为AC220V, N、S通信线路间电压为直流8V-15V(不断地摆动),这也说明通信电路正常,内外机在相互传输数据。

    关机:当使用遥控器或按应急按钮关闭变频空调器时,压缩机停机,外风机延时30s后停转,内机面板显示的温度、运行指示灯熄灭,但干燥灯此时点亮(当然也可以手工按遥控“干燥”按钮,取消干燥功能,内风机马上停转,风门关闭,干燥指示灯熄灭,内外机通信电路DC8V-15V的跳变电压在3分钟关闭,内外机电源继电器断开,此时整机停止),内风机继续运转对内机的热交换器进行吹风干燥处理,时间约6分钟,之后四通换向阀线圈得电使四通阀的阀芯切换到制热模式,内风机停转,风摆电机带动叶片关闭导风板,压缩机工作、外风机运转,高温高压制冷剂气体直接进入内机热交换器,进行进一步的翅片干燥处理,时间约1分钟后压缩机停机、外风机延迟30秒停转,再过两分钟四通阀断电、内机面板“干燥”指示灯熄灭,外机的电源指示灯“黄灯”、CPU工作信号灯“红灯”都熄灭,整机关闭完毕。此时再次检侧L、N端子电压为“0V"测量N、S通信端子的直流电压是稳定的24V 。
    故障现象1:上电后,内机的控制面板马上显示故障代码“E6”,使用遥控或按应急按钮无效,整机不工作。
   故障检修:上门检查,通电时。听到蜂鸣器有“嘀”的声音。说明内机供电正常,但整机不工作。用万用表检测内机接线端子的数据通信线有稳定DC24V电压,说明通信电路供电正常。打开内机的外壳,取出内机的电控板,检测+5V、+12V供电正常,贯流风扇电机正常,用万用表测得CPU⑦脚电压仅有0.3V,不正常,正常时该脚电压为DC2.5V(25℃)时,细查后发现室内管温传感器开路,导致CPU的⑦脚接收不到管温的电压,致使报故障码"E6",换上新的10kΩ(25℃)温传感器后故障排除。
  同理,如果室温传感器断路损坏也会导致CPU⑥脚处于低电平(0.3V左右),面板同样显示故障"E6"。
    故障现象2:开启空调,内机送风正常,外机不工作,6分钟后内机面板显示故障"E1"。
    故障检修:内机风摆电机能打开风门,风机送风正常,内机面板电路能正常显示,使用遥控器均能对内机进行控制,说明内机供电正常。每隔一会就能听见机的供外机继电器触点会有吸合和断开的声音。刚接通电源未按遥控器时。用万用表检测通信电路N与S的电压为DC24V ;当用遥控器开机后,检测此电压为摆动的DC15V~23V,与正常时内外机通信的电压DC8V~15V有较大的出入,这说明问题在通信电路,细查后发现外机通信电路中R2电阻阻值为∞,导致通信电路不能构成回路,更换R2后故障排除。
    故障现象3:开启空调,外机运转,内机风摆电机工作,风门打开,但内风机不转,约3分钟后整机停机,内机面板显示“E2”故障。
    故障检修:上门检查,按遥控器进入制冷模式,内机风摆电机工作,风门打开,主机工作时用手摸二、三通截止阀感觉凉,但此时内机风机不工作,不送风,以为内风机损坏,拆开内机后检测风机绕组正常,通电状态下用手转动贯流风扇,检测风机中的霍尔传感器有断续的电压输出,说明风机正常。以为风机驱动电路损坏,更换风机驱动IC (AQH2223)后故障依旧,再检查风机电路的所有器件均为正常,此时维修陷入困局。

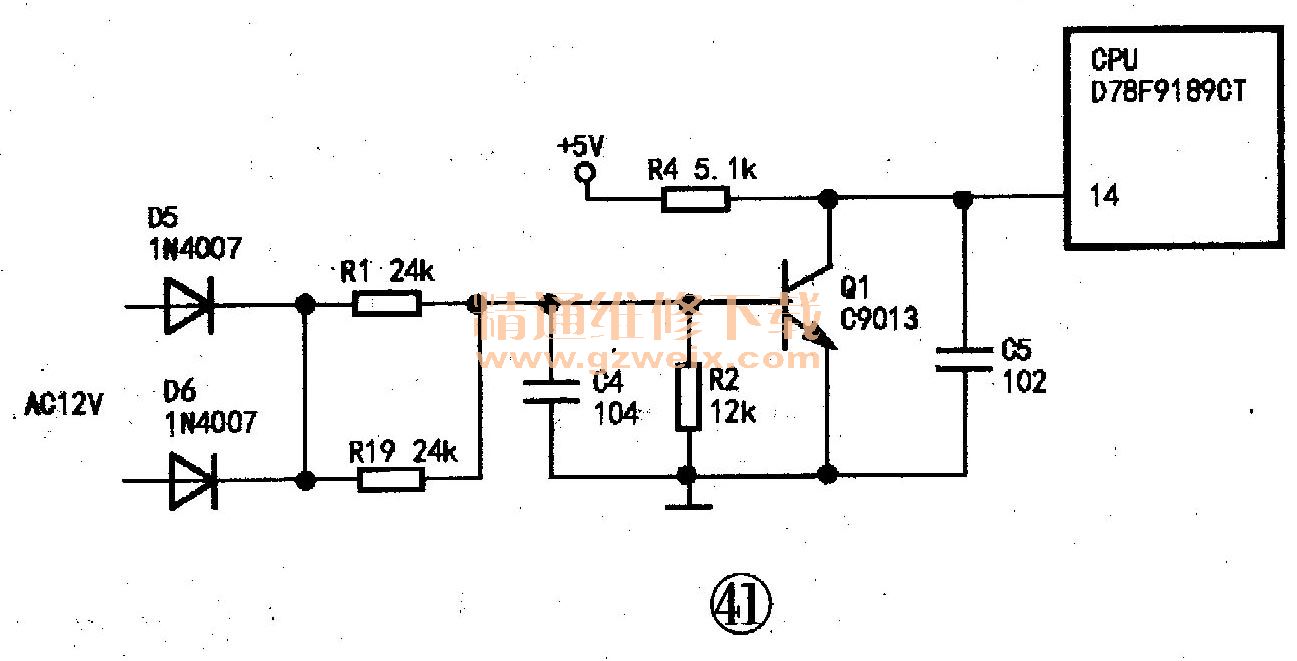

    细想后发现此内风机是电子调速风机,主要通过AQH2223模块进行驱动,而驱动调速需要提供一个标准,这样才能有效控制导通角从而控制风机转速,是否过零电路出问题?检测后发现过零检测电路CPU的⑭脚为低电平0V(见图41所示),不正常,此电压应该为AC1V左右,当检查Q1时,发现c、e极已击穿,导致CPU⑭脚接地,不能为CPU提供参考电压。更换Q1后故障排除。
