奥迪A6L着车后踩油门踏板、发动机无反应
来源:汽车维修技师  作者:佚名  2015-07-07 09:24:32

    一辆行驶里程约20km的奥迪A6L V6轿车。车主是刚刚提车一天出现的故障,着车后踩油门踏板,发动机无反应,发动机怠速一直在1000r/min,而且不稳定忽高忽低,只能怠速行驶,发动机故障灯、EPC和胎压报警故障灯同时在仪表上显不。
    故障诊断:首先用VAS6150B检测车辆的故障信息,发现控制单元里面都是数据信息丢失的偶发故障信息,唯独01发动机里的故障有一个EPV节气门驱动G186电路电器故障被动/静态。发动车辆读取数据流,发动机转速在1000r/min左右忽高忽低,节气门开度在5.9%。

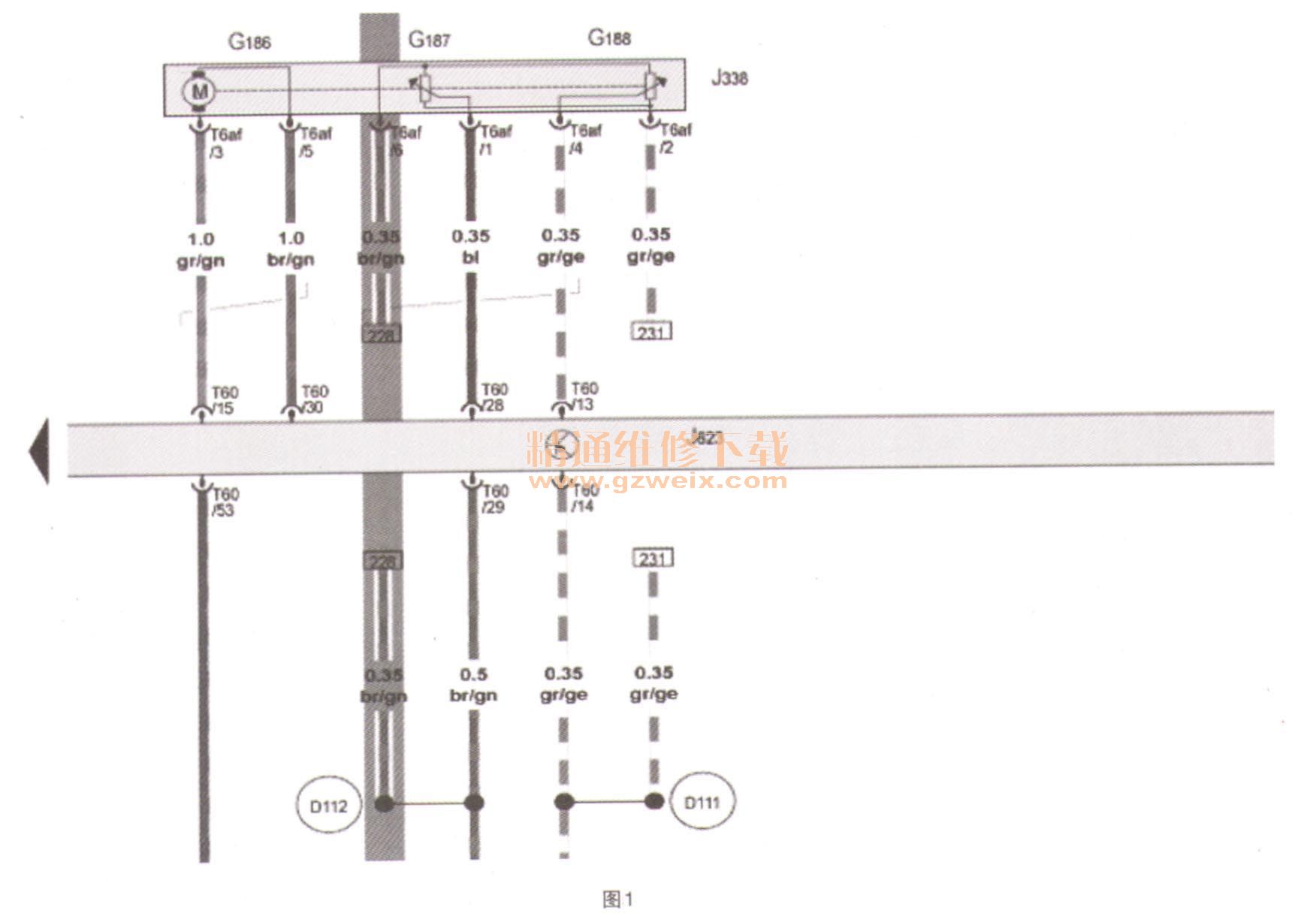

    根据以上故障信息首先想到是J338与J623失去交换数据或G79/G185与J623丢失信号。使用VAS6150B走引导性功能,进行对J338的基本设定,发现根本无法进行对J338的匹配。因为该车是新车,节气门和油门踏板位置传感器不可能损坏,只有可能是线路或者是插头松动造成的,所以根据引导性故障查询,对该车的线路进行检查,如图1所示。

    使用1598/42和1598/39线路诊断仪检查J623到油门踏板位置传感器的线路,未发现异常。再对J338到J623之间的线路进行检查,发现除了J338节气门控制单元的T6/6号脚针正常以外,其他的5根线全部为负极搭铁状态,然后使用万用表测量J338其中的G186/G187/G188 2个传感器和1个驱动电机的电阻,未发现异常。判断可能是发动机控制单元J623损坏,可是这车刚提一天,于是询问客户有没有对本车外加装过什么电器之类的东西,该车主说上午刚加装的倒车影像。根据客户所说在该车的副驾驶拆除手扣箱后,发现外加装的倒车影像控制单元,如图2所示。

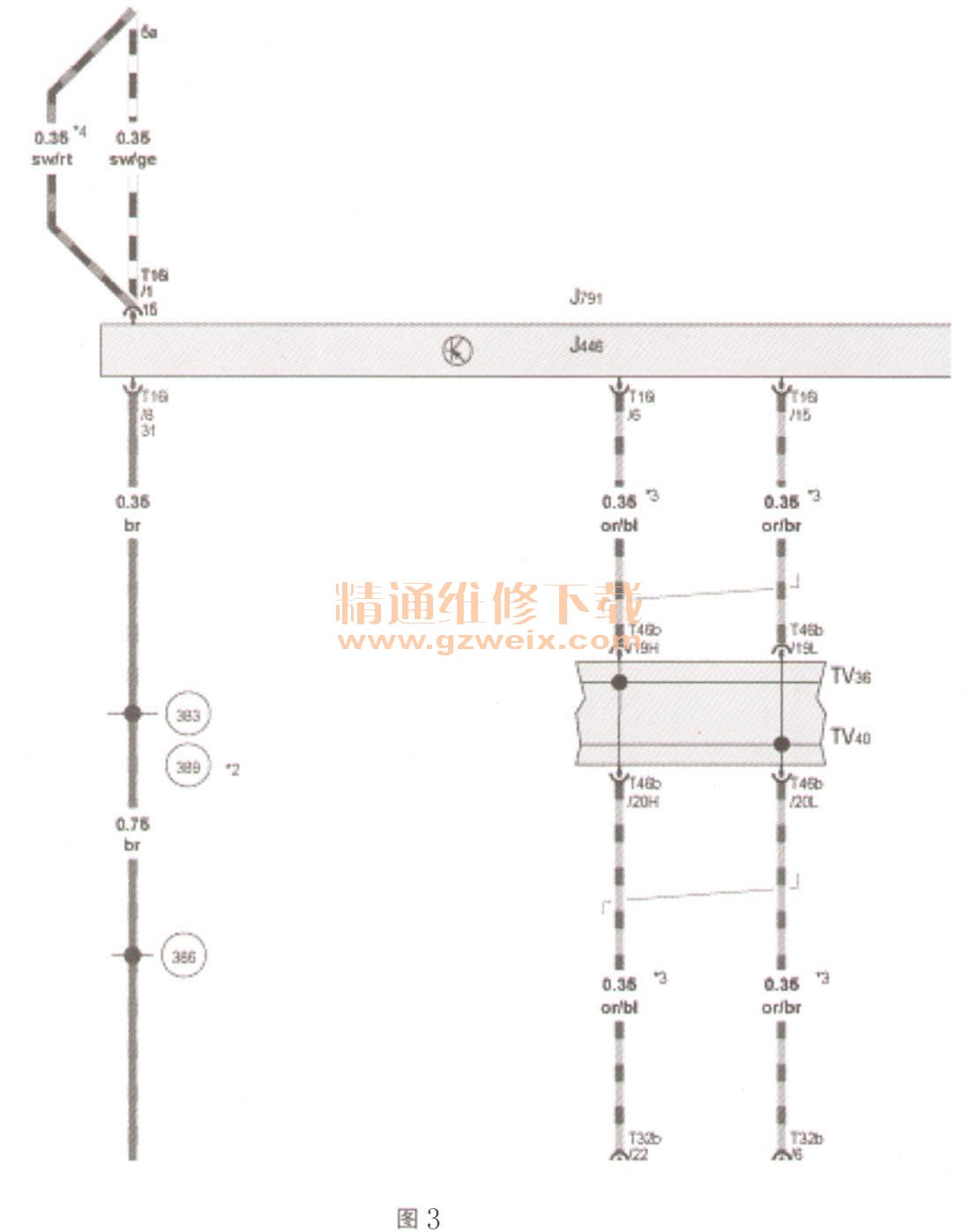

    寻找该加装线路,在后备箱内发现外加装设备,使用的电源线和信号线是在本车J791驻车辅助控制单元的插头上接的线,而前部影像线路是接到MMI显示屏上面,查看电路图(如图3所示)J791和MMI属于显示和操纵CAN线所控制的,不应该影响到动力CAN线(J338/J623属于动力CAN) 。

    后来发现该车是电动转向,而装配电动转向的车辆,就有G85转向角度传感器,G85是属于动力CAN线所控制的,而倒车影像所显示在MMI显示屏上,挂上倒挡打转向所显示的预行车道虚线(如图4所示),就是G85所提供的转向角度,所以会影响到动力总线。

    故障排除:拆除外加装的倒车影像系统,再对该车进行在线编码以及匹配,故障排除。


关键词:奥迪A6 无法启动
