二、常见故障处理
常见故障处理见表1所示。
三、安装步骤
步骤1：将压缩机控制线（黑色）连接到B口，公共线（蓝色）接到L口（零线），如图4所示。

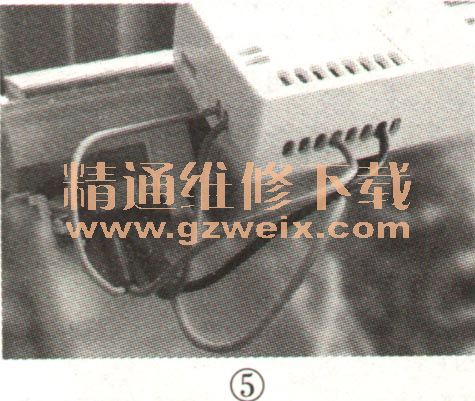

步骤2：将室外风机线（粉红色）连接到M口，四通阀线（紫色）连接到E口，如图5所示。
步骤3：接抽头电机（PG电机），将控制线（白色）连接到F口，电容线（红色）连接到G口，电容线（棕色）连接到H口，H口为公共端零线，如图6所示。
步骤4：将两条电加热线分别接到C口与H口，如图7所示。
步骤5：接电源线，将火线连接到D口，零线接到L口，如图8所示。

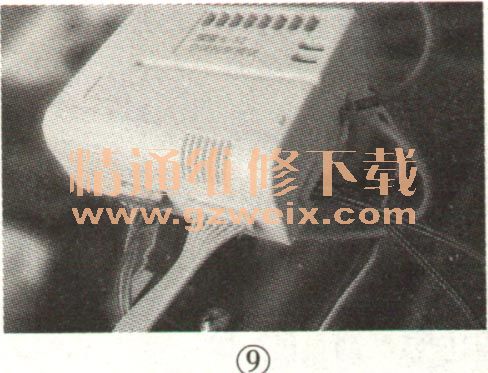

步骤6：将摆风电机、显示板线和传感器线分别接到对应口上，如图9所示。
步骤7：接好线后，用3M双面贴将模块贴到空调内壁上，最后盖上空调外壳即可。
