9. LVDS信号输出电路
    主芯片输出的LVDS信号通过插座CN12送往逻辑板，如图15所示。LVDS信号包含两大类，一类是时钟信号（CLK），若这类信号不正常，则图像扭曲、黑屏；另一类信号是差分数据信号，每组差分信号之间的阻值约为100Ω，若该类信号不正常，则图像上出现彩斑、彩色颗粒、花屏等。

    值得一提的是，由于LVDS线与逻辑板是通过密集的金属触点连接，这些金属触点易因氧化而接触不良，从而出现图像异常故障。

    10．屏供电控制电路
    屏供电控制电路又称上屏电压电路，其作用是在二次开机后输出一直流电压，经上屏线送给逻辑板。本机芯的屏供电控制电路如图16所示，待机时，PANEL ON/OFF信号为低电平，MOs管QM2截止，PVCC经过RM12、RM13使QM12栅极为高电平，此时QM12截止；二次开机后，PANEL ON/OFF信号为高电平，QM2导通，QM 12栅极为低电平，此时QM12导通。

    若该电路异常，通常会表现为黑屏或白屏，这时测得逻辑板上的供电压为0V，重点检查PAN-EL ON/OFF信号电压与QM 12是否正常。
    11. 1.5V DC-DC电路
    该机型1.5V DC-DC电路采用同步降压变换器LC3406，如图17所示。LC3406内置双MOSFET管，输入电压为2.6V～7V，开关频率为1.5MHz，输出电流达到1A，效率达到95%，具有PFM/PWM自动调整功能，其引脚功能如下：

    ①脚：ON/OFF控制端，高电平启动，低电平时无电压输出；③脚：电压输出端；④脚：电压输入端；⑤脚：反馈电压输入（FB）端，输出电压经取样分压电路后送到此脚，IC据此调节输出电压的高低。
    12．伴音功放与网络（INTER-NET）电路

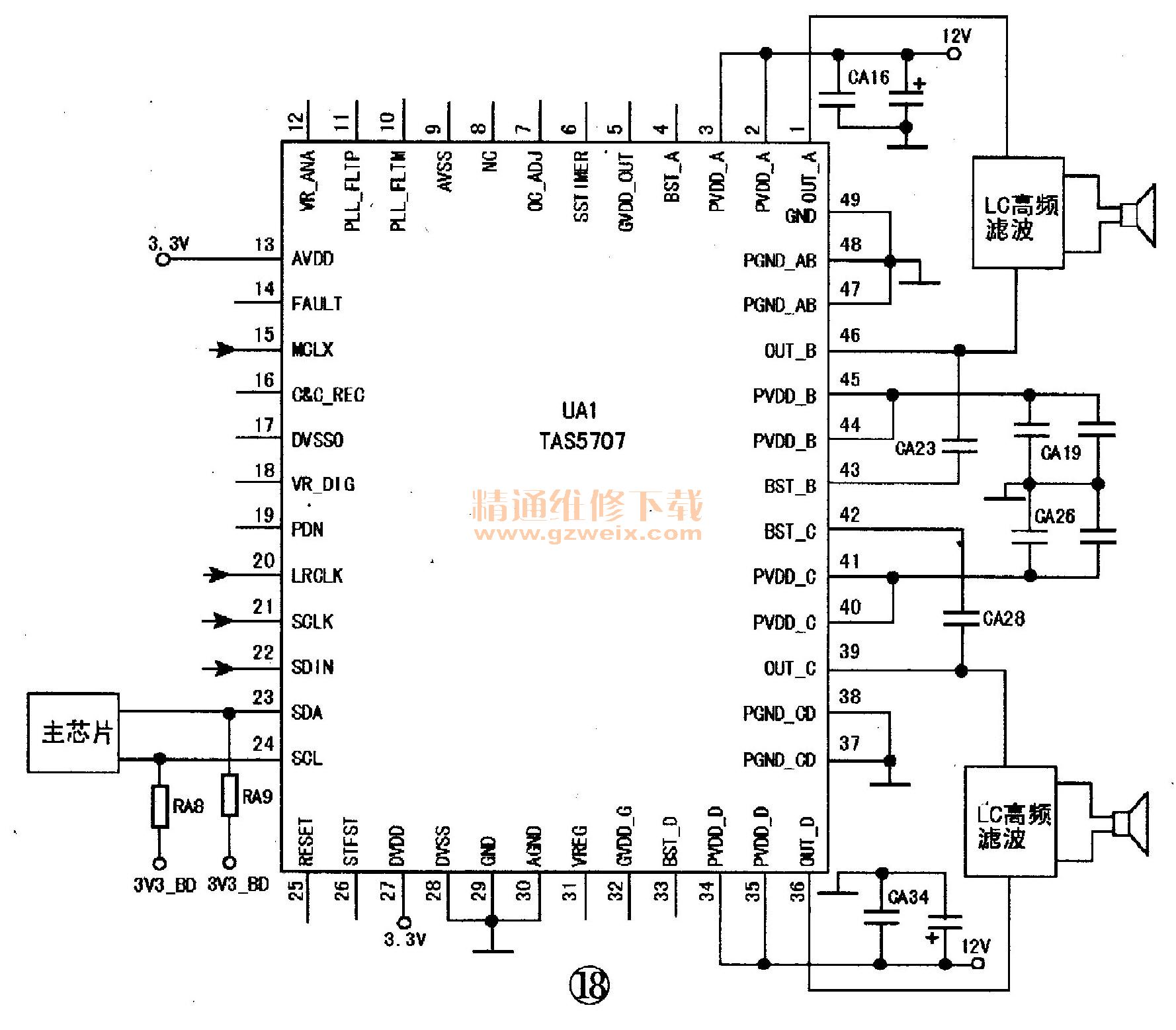

    该机芯采用数字功放TAS5707，这是TI公司推出的一款20W高效数字音频功率放大器，能驱动桥式连接的立体声扬声器，模拟音频输入／输出，支持8kHz～48kHz频率取样，工作电压为8V24V，在18V供电时可输出20W功率（8Ω）。该功放与主芯片之间采用总线通讯方式，其主要引脚功能如图18所示。若无伴声，应先检查功放块的12V和3.3V供电是否正常。

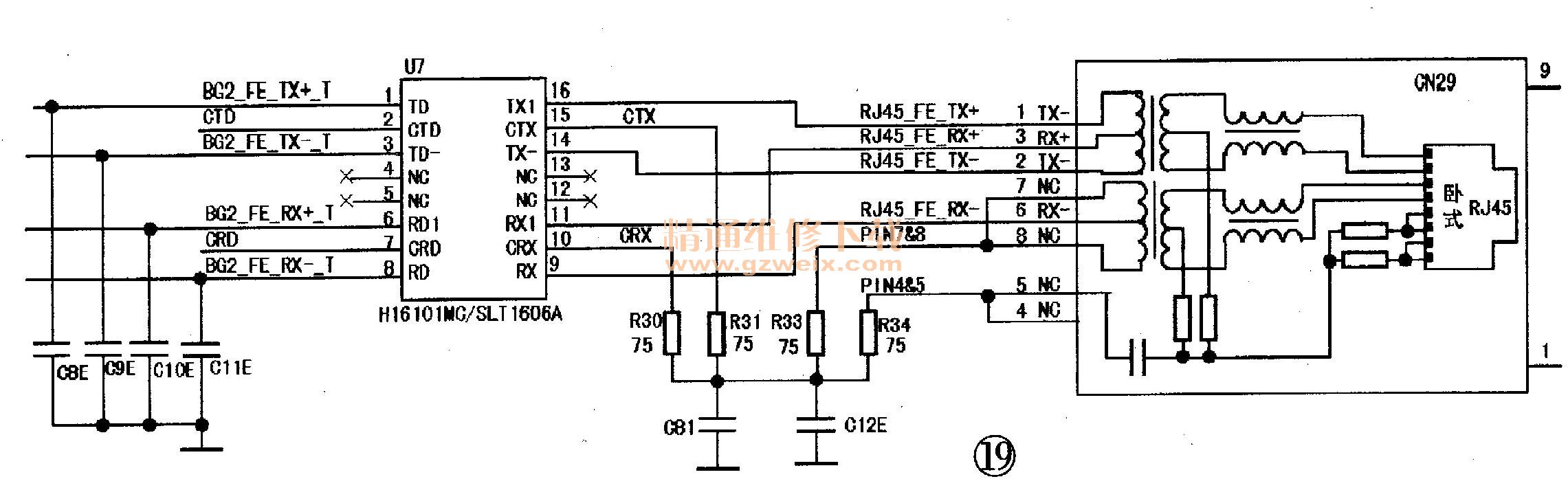

    该机芯的网络电路如图19所示。若无法上网，则先检查路由器的设置是否正确，再检查网络变压器的2.5V供电是否正常，最后检查网线插口、网络变压器到主芯片相关引脚之间的通道是否正常。

    13.DEMO电路

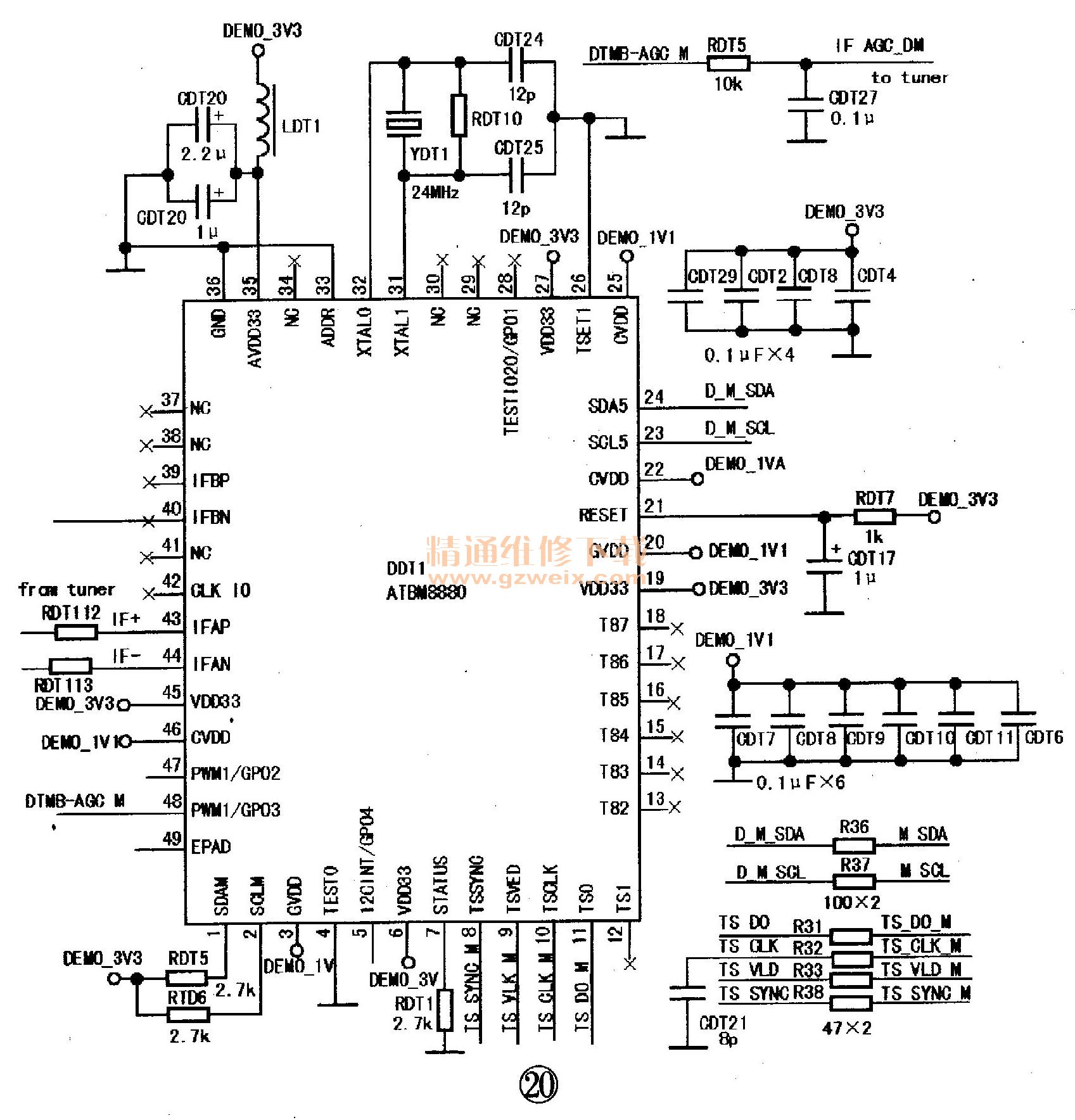

    DEMO电路的作用是处理地面数字电视（DTMB）信号，其电路如图20所示。调谐器（tuner）先将天线接收到的数字信号变换为中频信号，送给DEMO电路把中频信号转化成码流，最后送给主芯片。当信号源为数字电视通道时，调谐器的AGC电压由DEMO电路提供。

    在接收地面数字电视信号时，若出现不搜台故障，这时可先将信号源切换到TV通道，看能否搜台，如搜台正常，则表明调谐器正常，重点检查DEMO电路的供电和总线控制信号。
