三、安装与维修须知
    1．安装须知
  （1）安装空调前，应先阅读说明书，根据安装房间的面积选择合适的空调，如50机型的安装房间面积应大于10m2、72机型的安装房间面积应大于15m2。
  （2）在连接大小连接管时，防拆卸螺母一端须与室内机对接，普通螺母一端与室外机对接，参见图5。包扎连接管前，应根据蒸发器接头的大小与长短，确定好连接管防拆卸螺母端的长度，然后再包扎。

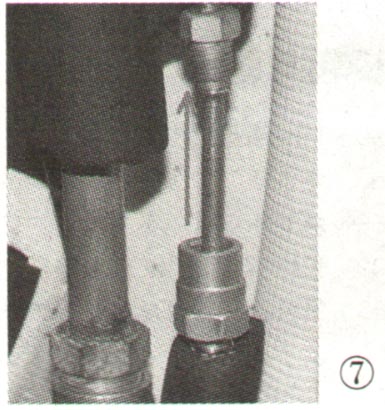

  （3）接连接管时，先确保喇叭口与蒸发器接头锥面垂直，如图7所示，然后再拧紧接头。

  （4）接下来用两把活动扳手将接头锁紧，如图8所示，然后包扎好保温管。

  （5）随后的抽真空、保压和拧开大小阀芯等操作与普通空调一样，如图9所示。安装完毕后，需装上阀门保护提手。

    2．维修须知
  （1）连接管的拆卸
    由于该类空调室内侧的连接管不可直接拆卸，如需对室内机系统进行维修时，则要破坏防拆卸螺母，具体操作步骤如下：

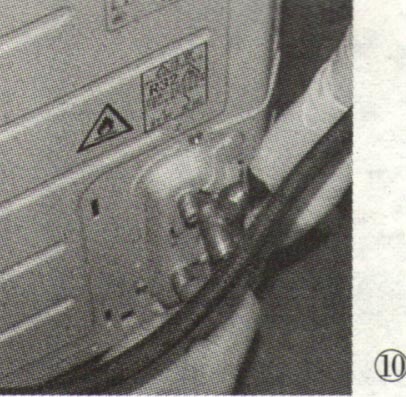

    1）先对冷媒进行回收，这时需在上电后关闭大小阀芯，如图10所示。

    2）在大小连接管上，找到距离防拆卸螺母15cm位置，用割刀将其割断，如图11所示。由于割刀无法360度旋转，实际操作时需用手左右晃动连接管，从而将其分离并拆卸下来。

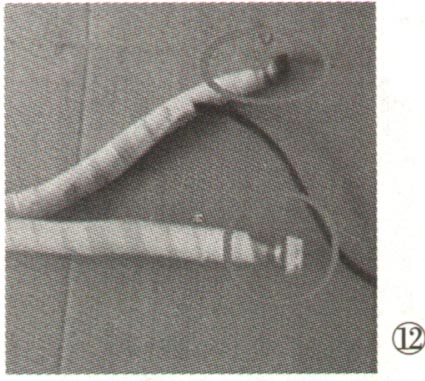

    3）分离开连接管后，须立即用胶带裹住大小连接管及蒸发器接管的管口，以防止灰尘进入，如图12所示。最后对室内机、蒸发器进行拆卸、检修或对漏点补焊。为安全起见，建议将室内机运回维修部进行检修。

  （2）维修后的二次安装
    1）安装连接管时，需预留防拆卸螺母配件的焊接位置，并去掉不规则椭圆部分的铜管，如图13所示。

    2）清理干净喇叭口处的毛刺，并在连接管上焊接好新防拆卸螺母。防拆卸螺母的尺寸如图14所示。

    3）割断蒸发器所带铜管的大小接头，清理干净喇叭口上毛刺，焊接新接头。
    4）将连接管与室内机对接，并用扳手紧固大小连接管。
    5）抽真空、保压，打开大小阀芯，紧固后盖螺母，最后装上阀门提手，如图15所示。

    提示：1．制冷剂R32具有一定的可燃性，对其管道进行焊接时，操作点2m内严禁有可燃物。2．该类空调的室内机安装有防拆却螺母，若需拆走室内机进行检修，则需割断连接管，同时做好防尘、防水保护措施。3．二次安装时，为避免烧坏室内机部件，需在室内机端连接管上先焊接好防拆却螺母，再进行对接。4．由于采用R32的空调管道压力比采用R410A的空调略高，加长管需采用质量较好的铜管，严禁采用市场上的劣质连接管。

    说明：EER表示在额定工况和规定条件下，空调进行制冷运行时，制冷量与有效输入功率之比，其值用W/W表示。COP表示在额定工况（高温）和规定条件下，空调进行热泵制热运行时，制热量与有效输入功率之比，其值用W/W表示。

小结：1. R32制冷剂全球变暖系数是R410A的1/3，较传统的R410A，R22制冷剂更环保，但R32具有一定的可燃性。2．与R410A制冷剂相比，R32饱和压力高约3%，排气温度高约8℃～15℃，功率高3%-5%，能效比高约5%。3.在同工况、同压缩机、同运行频率下，R32系统的制冷量、能效比R410A制冷剂高约5%。
