一辆行驶里程约12万km，车型代码C307，配备1.8L发动机和4挡自动变速器的2010年长安福特福克斯轿车。用户反映：该车在行驶过程中，发动机故障灯点亮，仪表信息中心显示“发动机故障”，但车辆行驶中并没有感到明显的异常，加速及换挡控制都正常。当熄火并重新启动发动机后，故障警告灯熄灭，但行驶一段后又会出现。

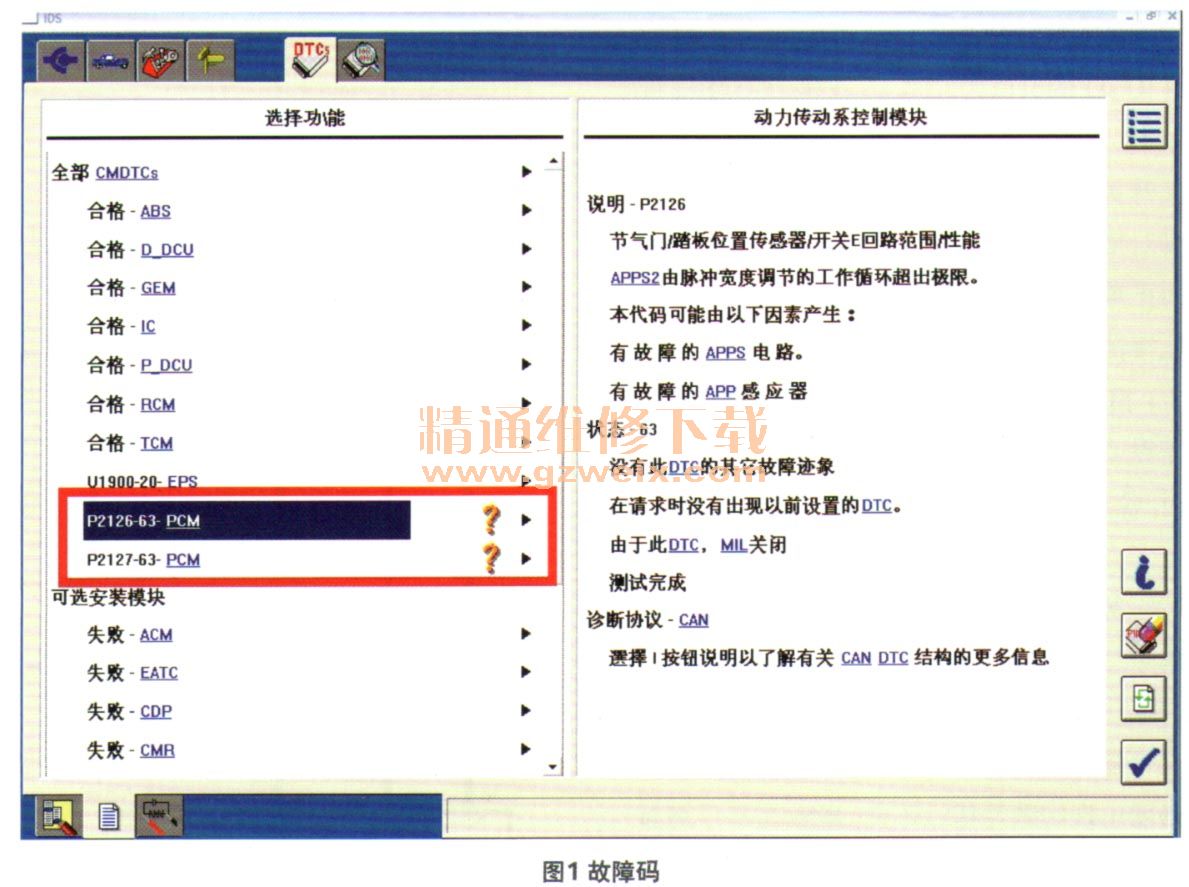

    检查分析：维修人员用专用诊断仪IDS进行检测，发现动力系统控制单元（PCM）中储存有故障码P2126和P2127（图1），故障码解释为加速踏板位置传感器APP1、APP2由脉冲宽度调节的工作循环超出极限。产生这2个故障码的可能原因包括加速踏板位置传感器（APP）故障及其相关线路故障。

    使用诊断仪查看APP1及APP2数据流，信号可以在0%～100％正常变化，反复踩下加速踏板，数据流依然正常。

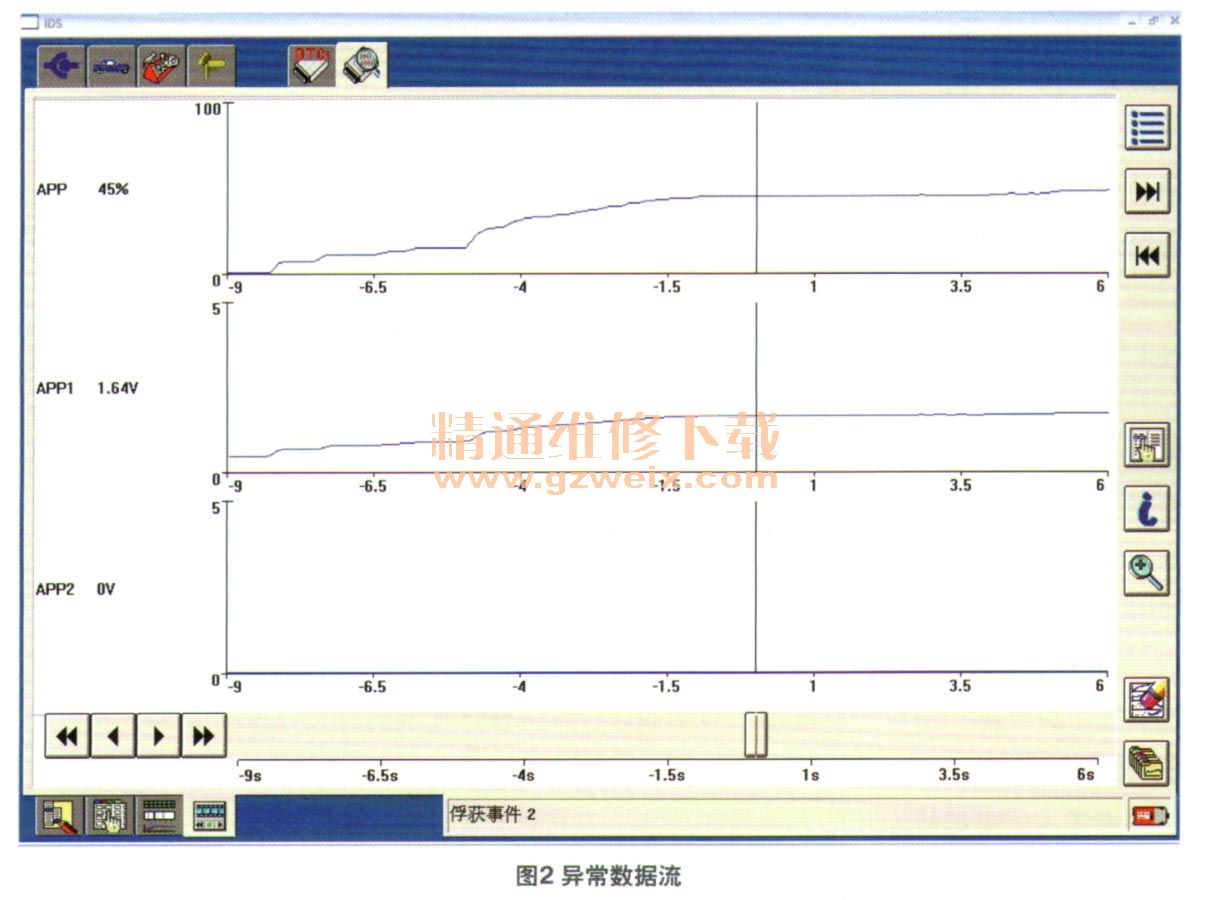

    据用户反映，车辆是在行驶过程中出现故障的，于是为了重现故障，维修人员带上诊断仪进行路试，同时观察数据流。在平路上行驶一段时间后，发动机故障灯一直未点亮，但当途经颠簸路面时，故障灯立刻点亮，仪表信息中心显示“发动机故障”。此时观察APP2的电压突然为0V（图2），再次检测故障码，仍为P2126和P2127。通过路试分析得出，故障现象是车辆在颠簸路面行驶时才会出现，初步判断为APP传感器线路存在接触不良的故障。

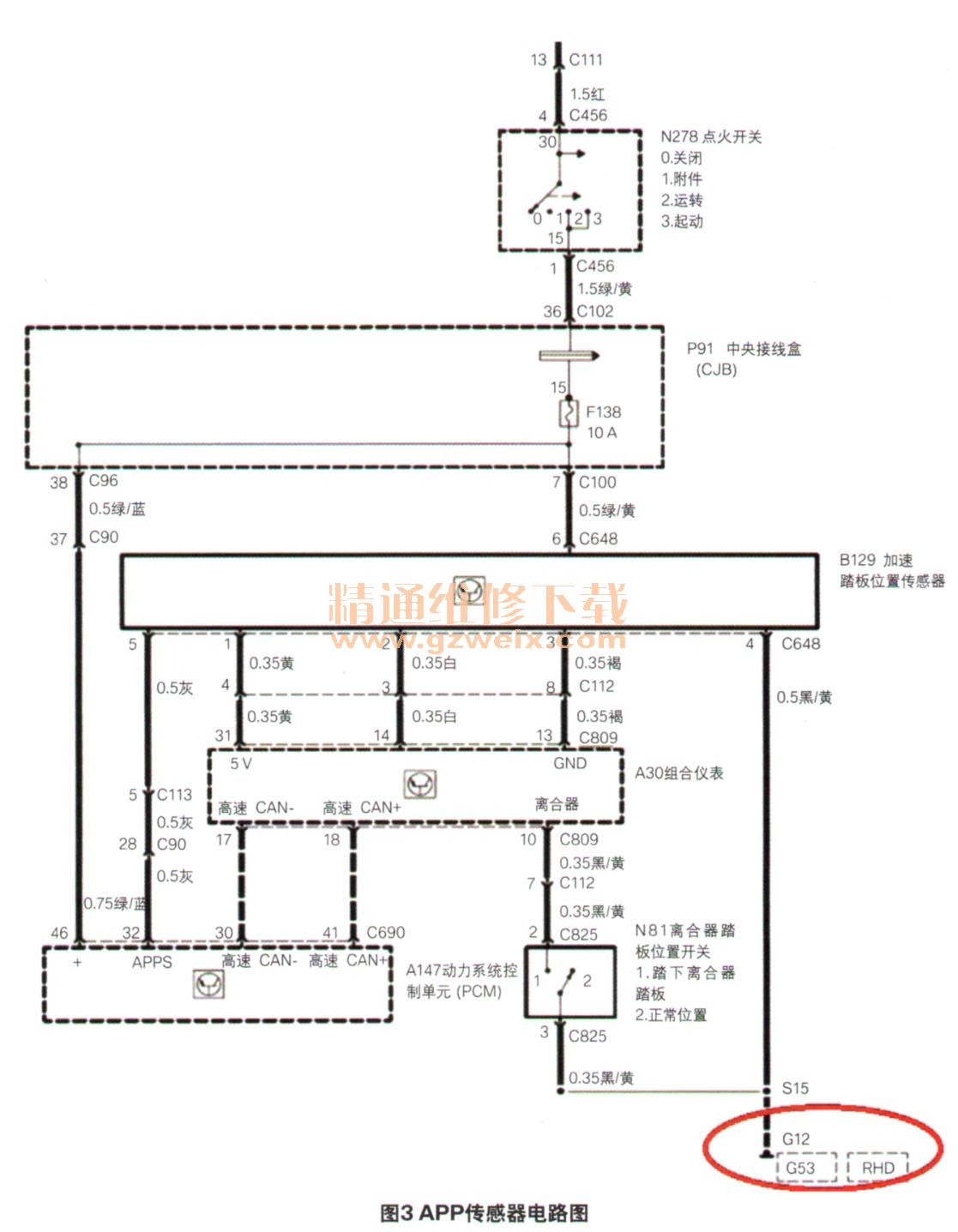

    福克斯车型采用了电子节气门（ETB），APP传感器将信号送至PCM，PCM根据APP的信号控制ETB的开度、点火正时和喷油量，使发动机工况处于最佳状态。APP传感器的插接器C648共6个引脚，其中1号脚给组合仪表提供5V电压，2号脚将APP1信号送至组合仪表，3号脚通过组合仪表的13号脚搭铁，4号脚直接搭铁，5号脚将APP2信号送至PCM，6号脚接电源线（图3）。

    检测APP传感器的线路，当点火开关置于“ON”挡时，中央接线盒内的F138熔丝（10 A）的电压为12.4V，正常；C648插接器中6号脚的电压为12.3V，正常。但是当点火开关置于“OFF”挡时，C648插接器4号脚对搭铁的电阻在0Ω和正无穷之间跳变，而正常情况下这一阻值应该小于1Ω。C648插接器的4号脚与搭铁点G12（位于左A柱下方）相连，拆下左A柱下方饰板后，发现G12搭铁点的螺栓松动，当用手晃动该搭铁线时，仪表板上的发动机故障灯立刻点亮。
    故障排除：紧固G12搭铁点螺栓，故障排除。
    回顾总结：该车由于加速踏板位置传感器出现间歇性搭铁不良，导致在不平路面行驶时，因车辆颠簸，APP传感器出现工作不良，从而点亮发动机故障灯。该故障为偶发故障，排除故障时，在认真分析APP传感器工作电路图的基础上，再现故障现象，遵循简单到复杂的原则，逐一排查，将会事半功倍。
