美的“数智星”系列变频空调采用数字直流电机，可在10Hz～20Hz的低频范围内启动，并实现无级调速，具有效率高、节能等优点，主要机型有KFR -26CBPY、KFR-33GWCBPY、KFR-6I1BPY、KFR-33GW等。该系列空调的控制板电路基本相同，下面对各单元电路的工作原理进行分析。

    一、室内机电路
    1．主电源电路

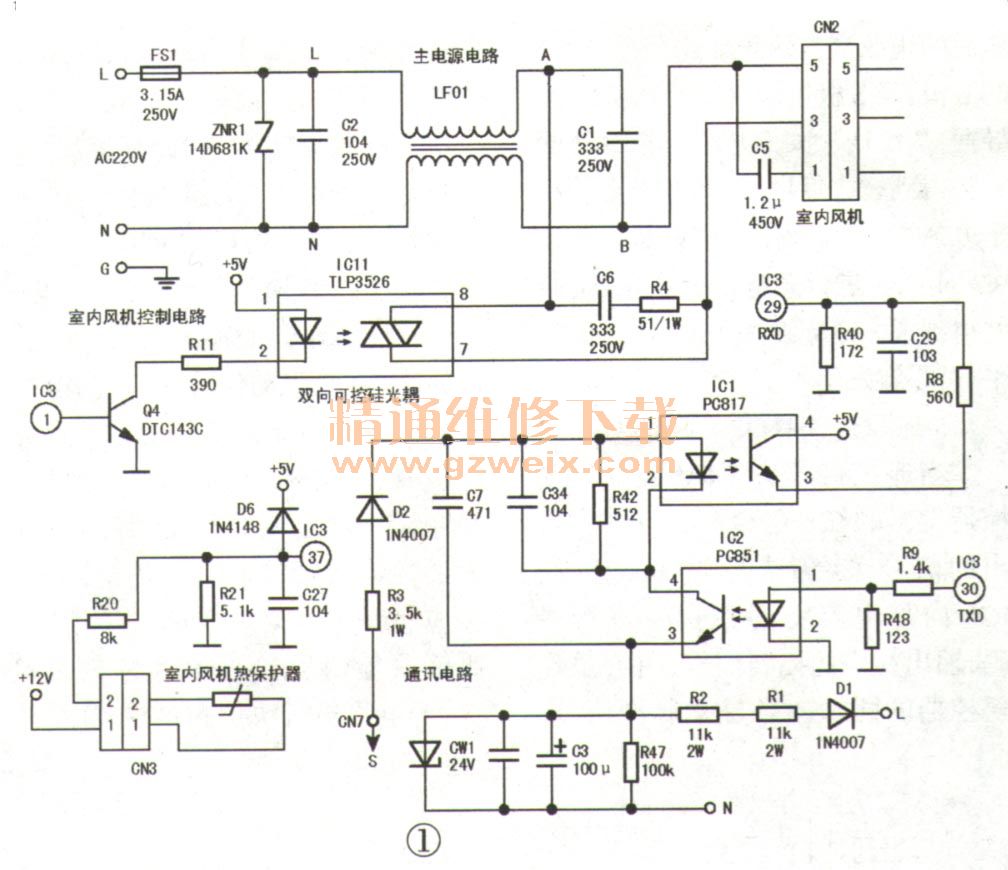

    接通市电后，AC220V电压经保险管FS1、压敏电阻ZNR1、电容C1和C2、电感LF01过流保护和高频滤波后，第一路经接线柱L、N送往室外机主电源电路的输入端，如图1所示，并与通讯电路相连，组成通讯传输线路的室内机部分；第二路通过A，B两端送往室内机辅助电源电路，第三路通过插座送往室内风机控制电路。

    2．室内风机控制电路
  主控芯片（又称单片机）IC3（UPD780021）在内部程序的控制下，从①脚输出室内风机控制信号，并由三极管Q4和双向可控硅光耦IC 11（TLP3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。当IC3①脚输出高电平时，Q4导通，IC11内部发光管导通，其发光强度控制内部双向可控硅的导通程度，从而进一步控制室内风机的工作状态和运转速度。
    另外，室内风机的转速还受反馈电路控制，当风机转速信号通过R23、C20反馈到IC3 53脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。从而准确控制风机的转速。
    3.辅助电源电路
    上电后，AC220V电压加到电源变压器T1的初级，如图2所示，其次级线圈输出的两路低压交流电：一路经插件CN5① 、②脚加到整流桥堆IC6的①、②脚上，经IC6、C8和C35整流、滤波后，输出13V电压，给换气风机（M2）供电；另一路经插件CN5①、②脚加到整流桥堆IC7①、②脚上，整流后再经三端稳压块IC4 （7812）和IC5（7805）、C9～C11和C32～C34滤波、稳压，输出稳定的＋12V和＋5V电压，分别给继电器、步进电机、蜂鸣器、主控芯片、按键和显示等电路供电。

    4．过零检测电路
    该电路一是检测供电电压是否正常，二是为双向可控硅提供同步触发信号。T1次级绕组输出低压交流电，经D7、D8整流后，输出频率约为100Hz的脉动电压，经R43～R45分压后的正弦交流信号加给三极管Q3的b极，当b极电压大于0.7V时，Q3导通，C31通过Q3进行放电，IC3的51脚得到一个低电平；当b极电压小于0.7V时，Q3截止，＋5V电压通过R7对C31进行充电，于是IC3 51脚便得到了一个周期为10ms的（高电平）过零触发信号。
    5．遥控信号接收与显示电路 当遥控接收头REV接收到遥控器发出的红外信号时，其③脚输出的信号送给主控芯片IC3  55脚，IC3内部电路将遥控指令进行译码，输日瑚应的控制信号。并在操作遥控器的同时，IC3输出脉冲信号，即蜂鸣器发出“嘀”声一次。在开机过程中。蜂鸣器发出“嘀”声二次作为应答声，从而实现遥控操作功能。显示电路主要由发光二极管LED1～LED5组成，它们分别由IC3的⑨～11、14、15脚直接驱动，高电平有效。
    6．主控芯片电路

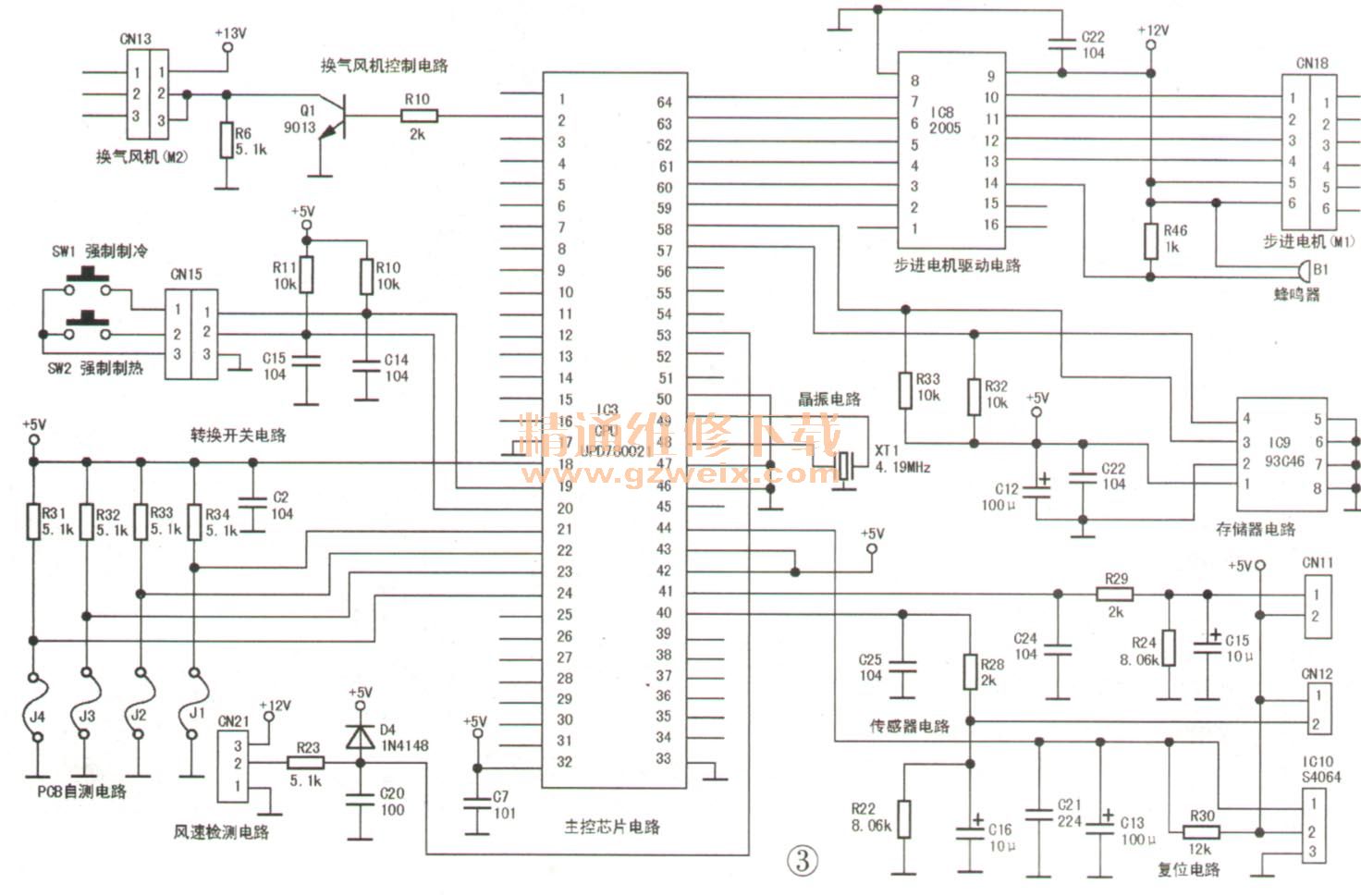

    该机的室内单片机主控芯片电路如图3所示，IC3的18、32、42、43脚接＋5V电源；17、33、46、47、50脚为接地端；①脚为室内风机（FAN）驱动信号接口，高电平有效，通过Q4、IC11控制室内风机的运转及速度（参见图1）；②脚为换气风机（M2）驱动信号接口，高电平有效，通过Q1控制换气风机运转；⑨～11、14、15脚为面板发光二极管LED1 LED5驱动信号接口，高电平有效，分别控制面板上的5只发光二极管（参见图2）；19、20脚分别为强制制冷和强制制热信号接口，在无遥控器或加注制冷剂的情况下，按应急开关后启动空调；21、22～24脚为快检信号和PCB自检信号接口，低电平进行快检和自检，在检修时分别断开或接通J1～J4可观察空调的运行情况来分析判断故障部位和原因；29、30脚分别为室内与室外机串行通讯输入和输出接口：40、41脚分别为室内环境温度和盘管温度传感器信号接口，分别控制室内温度和监测盘管温度，并在制热时起到防止送冷风的作用：44脚为复位信号输入端口，通过IC10在上电状态下产生低电平信号使IC3复位；48、49脚为晶振信号输入端，其内部电路与晶体XT1组成晶振电路，产生频率为4.19MHz的振荡信号；51脚为过零检测信号输入端口；53脚为风速检测信号输入端口；55脚为遥控信号输入端口；57、58脚为存储器的数据信号线端口，与存储器IC9相连；60脚为蜂鸣器B1驱动信号端口，通过IC8驱动蜂鸣器发出声音；61～64脚为步进电机（M1）驱动信号端口，通过IC8驱动步进电机运转。
