7．换气风机控制电路
    为了让用户室内保持新鲜的空气，该空调设计了换气功能。由IC3②脚输出换气风机控制信号，当输出高电平时，经R10送到Q1的b极，QI导通，驱动换气风机（M2）运转，从而实现室内与室外空气交换。
    8．上电复位电路
    该电路主要是为室外机主控芯片中的CPU提供复位信号，在空调上电时起到延时输出作用；在正常工作时，监视电源电压，若有异常或在电路受到干扰时，给CPU提供复位电平信号，以消除这些不利因素给CPU带来的影响。
    IC3 44脚为上电复位脚，低电平复位。当复位块IC10②脚得到＋5V电源时，内部电路对其进行比较，如果IC10①脚电压低于4V，则IC30脚电压也将低于4V， IC3内部电路复位。正常时，IC3复位后其44脚为高电平。

    9．室内机驱动电路
   室内机驱动电路主要控制步进电机和蜂鸣器，由反相驱动器IC8（2005）、步进电机（M1）、蜂鸣器B1及主控芯片IC3组成。IC8 ①～⑦脚为信号输入端，10～16脚为信号输出，⑧脚为接地端，⑨脚为直流电源端。其中，①脚对应16脚，②脚对应15脚，依次类推。当IC3的59～64训砂脚中某脚输出高电平时，IC8对应信号输入端为高电平，则其对应输出端为低电平，从而控制步进电机（M1）及蜂鸣器B1正常工作。
    10．室内机温度传感器电路
 该电路分为室内环境温度传感器电路和室内盘管温度传感器电路，其作用是利用温度传感器（均为负温度系数热敏电阻）将温度转化为电压信号，并送给IC3，作为调节压缩机运转频率的依据。 环境温度传感器为塑封探头，固定在电路板盒与蒸发器的旁边，与电阻R2、R29组成分压取样电路。在转换制冷或制热状态时，将随温度变化的电平值供给IC3 41脚，主控芯片根据⑩脚输入电平与设定室内温度值进行比较，自动调节压缩机的运转频率，进而控制室内温度。室内盘管温度传感器为铜封探头，固定在蒸发器盘管预留的外部小铜管中，与电阻R22、R28组成分压取样电路。在转换制热状态时，盘管温度传感器与环温传感器配合控制室内温度，并具有防止送冷风或调节室内风机转速的作用。

    二、室外机电路
    1．主电源电路

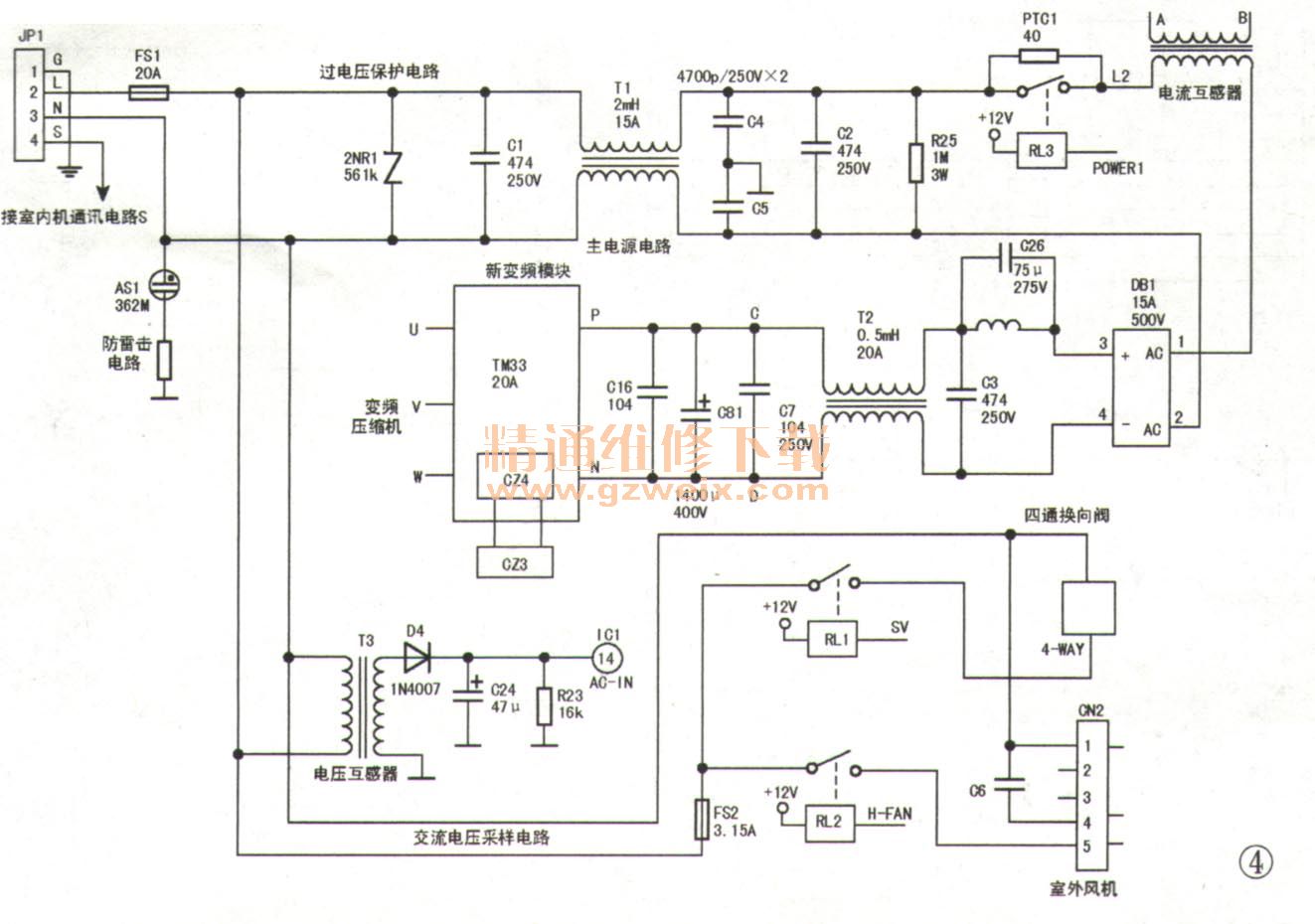

    AC220V电压从接线柱JP1的②脚（L），③脚（N）输入，如图4所示，经过保险管FS1与高频滤波电路后，一路经继电器RL1和RL2给四通换向阀（4-WAY）和室外风机（M1）供电，另一路给电压互感器T3初级线圈供电，第三路经PTC1，继电器RL3、电流互感器L2初级线圈给整流桥堆DB1 ①、②脚供电，DB1整流后的直流脉动电压经L1、C26、T2、C7、C81和C85、C16滤波后，输出约＋300V的直流电压，分别送到电源模块CZ3的电源输入端和变频模块TM33的N、P端。 放电管AS1与压敏电阻ZNR1和ZNR2组成过压保护电路，主要起防止异常高压及雷击损坏后级元件的作用；T、Cl和C2、C4和IC5组成高频滤波电路，起抗干扰作用。

    2.辅助电源电路

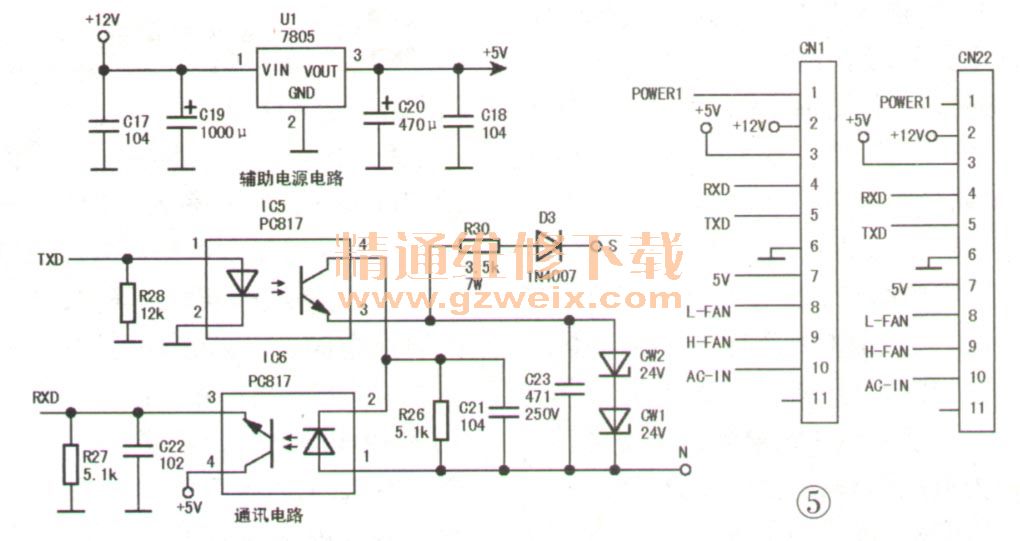

 电源模块CZ3输出＋12V电压，一路直接给CZ3内部驱动电路供电；另一路分别给继电器RL1～RL3、驱动块IC3等供电；第三路经稳压块U1 （7805）稳压后输出稳定的＋5V电压，如图5所示，分别给室外机主控芯片电路、复位电路、温度传感器电路及通讯电路等供电。

    3．主控芯片电路
    室外机主控芯片电路如图6所示，IC1 （MB89865）的19、20、64脚接＋5V电源；③、21、28、29、32、57脚为接地端；①、63脚分别为室外机与室内机串行通讯输出和输入接口；④～⑨脚为IPM控制信号输出端；⑩脚为电压检测信号输入端；15～17脚分别为排气温度传感器、盘管温度传感器和环境温度传感器检测信号输入端；18脚为电流检测信号输入端；24脚为压缩机过热保护信号输入端；26脚为变频模块TM33保护电路的信号反馈输入端，该信号通过CZ3的⑩脚内部光耦隔离；⑤脚为复位信号输入端；30、31脚为晶振信号输入端，其内部电路与晶体XTALl组成晶振电路，产生频率为10MHz的振荡信号；41、42脚为快检信号和PCB自检信号接口，当其为低电平时，进行快检和自检，在检修时可分别断开或接通J1、J2，并视空调的运行情况来分析判断故障原因；51、52、54、56脚分别输出高电平，通过驱动块IC3反相后，驱动继电器RL1～RL3和指示灯LED4 。

  4．上电复位电路
    该电路与室内机上电复位电路基本相同，IC1 27脚为上电复位端，低电平复位。当复位块IC2（34064）②脚得到＋5V电源时，内部电路对其进行比较，如果IC2①脚电压低于4V，则IC1 27脚电压低于4V、IC1内部电路复位。IC1复位后，其27脚为高电平。
    5．电压检测电路
    该电路主要是检测电源电压的高低，若过高或过低时，通过继电器RL3控制后级电路，对压缩机及室外风机等进行保护。
    AC220V电压经电压互感器T3、D4、C24、R23降压、整流、滤波、分压取样后，得到随电源电压变化的电压送到IC1 14脚，与CPU内部设定值进行比较。本型机工作电压范围设定值为AC160V～260V。当工作电压低于AC160V或高于AC260V时，CPU发出欠压或过压保护指令，压缩机停止运转，并在室内机上显示故障代码。
    6．电流检测电路
    该电路主要是检测室外机的工作电流，并在工作电流过大时实施整机保护，以防止因电流过大而损坏压缩机。当继电器RL3吸合时，电流互感器L2次级的感应电压随负载电流的增大而上升，并经D2、R10和R11、C13和C14整流、分压取样、滤波后，送给IC1的⑩脚与CPU内部的设定值进行比较，当IC118脚电压大于3.75V时，CPU发出过流保护命令，并由室内机显示故障代码。
    7．室外机温度传感器电路
  该电路是利用热敏电阻对在不同温度下的阻值不同这一特点，将温度转换成相应的电压信号，然后送到IC1的对应引脚，使之实时检测室外机各工作点的温度，为主控芯片电路提供各种参考数据。
    该型机有室外环境温度（OUTTEMP）检测、室外盘管温度（EVP）检测、压缩机排气温度（CPTEMP）检测、压缩机过热保护（THERMO）电路。插件CN3①、②脚接室外机环境温度传感器，经R1和R5、C9分压取样，检测信号送给IC1的17脚；CN3③、④脚接室外机盘管温度传感器，经R2和R4、C10分压取样，检测信号送给IC1的⑩脚；插件CN4①，②脚接压缩机排气温度传感器，经R3和R6，C12分压取样，检测信号送给IC1的15脚；插件CN5①、②脚接压缩机过热保护传感器（双金属片开关），经R8和R12、R11分压取样，检测信号送给IC1的24脚。
    8．室外机驱动电路
    该电路包括四通换向阀转换电路、室外风机控制电路、变频模块大电流启动电路和指示灯电路。IC1的50、52、54、56脚输出各路控制信号，经驱动块IC3反相驱动后，由IC3⑩、12、14、16脚输出低电平，控制继电器RL1～RL 3吸合和指示灯LED4点亮。其中，IC3⑩脚通过控制继电器RLI的通断来驱动四通换向阀；IC3 12脚通过控制继电器RL2的通断来驱动室外风机M1； IC3 14脚为TM33大电流启动驱动端，控制继电器RL3的通断，RL3吸合时为大电流启动状态，将PTC1启动器短路；IC3 16脚为指示灯LED4驱动端，输出低电平时LED4点亮。
    9．压缩机驱动电路
    该电路主要一由光电隔离电路CZ3  （CON1025）和变频模块（TM33）组成。IC1发出IPM控制指令，采用脉宽调制（PWM）方式，用来改变各路控制脉冲的占空比，从而使压缩机实现变频运转。IC1④～⑨脚发出IPM控制命令，通过CZ3内部六只光电耦合器隔离后送给TM33的①～⑥戒国脚，分别控制TM33内部六个大功率晶体管的通／断，并由TM33三相交流输出端U、V、W输出相位差120°的变频正弦波电压，控制变频压缩机运转。
    另外，CZ3⑩脚（内置一只光电耦合器）为欠压、过流、过热、短路保护输出端，当TM33出现某种故障时，CZ3⑩脚输出故障信号给IC1②脚，CPU作出判断后发出停机命令，并由室内机显示故障代码。
