长虹公司“四季风”系列单相柜式空调，包括KFR-51LW/DFS、KFR -60LW /DFS、KFR -71LW /DFS等热泵空调及KF-51LW/FS、KF-60LW/FS、KF-71LW/FS等单冷空调，该系列空调控制电路包括操作显示板、主控电路板及遥控器，控制电路采用先进的进口大规模集成、8位CPU（微处理器）芯片。对各种输入信号进行取样，通过与预置参数进行对比和处理，控制相应的继电器驱动压缩机、室内及室外风扇电机、四通电磁阀等执行机构动作，从而达到调节室内温度及湿度的目的。
    本文以DFS（L5122D、L6022D、L7122D、L7120D、L7123D）系列柜机空调为例，介绍其控制电路工作原理及常见故障检修方法。该系列空调电路由操作显示板电路、主控板电路及供电电路三部分组成。
    一、操作显示电路原理

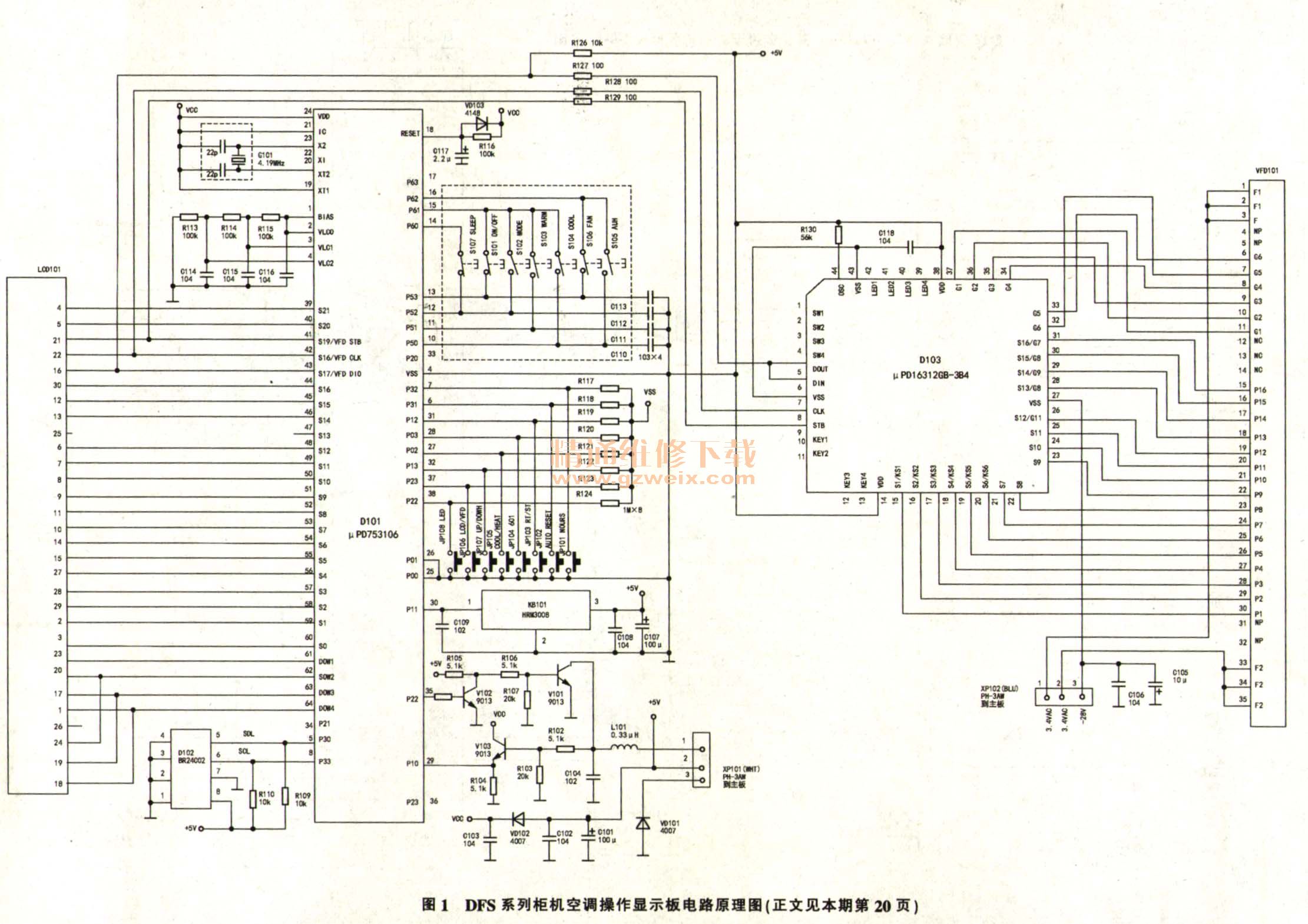

    操作显示板电路原理如图1所示，控制芯片D101采用NEC公司生产的μPD753106，它除了直接控制大屏幕液晶显示屏LCD101（L7123D）外，还通过41脚（STB）、42脚（CLK ）、43脚（DIO）输出信号控制VFD真空荧光显示驱动器D103（μPD16312GB -3B4），驱动真空荧光显示屏VFD101。μPD753106是大规模处理器芯片，内含6144x8bits的ROM（只读存储器），512x4 bits的RAM（随机数据存储器）、算术逻辑元件ALU、进位标志寄存器CY、程序计数器、译码控制器、通用寄存器、堆栈指示器、时钟振荡器、时钟控制器、时钟分配器、定时/计数路、时序电路、中断控制器、时钟串行接口、看门狗定时器、8个4位I/O接口、LCD液晶显示控制及驱动器等，主要单元电路全部挂在内部总线上。其工作电压范围为3.5V-5.5V（典型值为5V），输入及输出端口可任意设置。

    1.系统控翻电路
（1）时钟振荡电路。由4.19MHz石英晶体谐振器及2只22pF电容组成，和D101 22、23脚内部电路相连，为芯片提供时钟信号。
（2）复位电路。由R116、C117、VD103组成上电自动延时复位电路，由于电容C117两端电压不能突变，所以每次通电时D101 18脚（RESET）会获得一个由0V到高电平的复位脉冲，使片内各计数器、寄存器清零复位，然后从头开始运行工作程序。
（3）外存储器电路。外部存储器D102采用BR24C02，它是一片E2PROM（电擦除可改写只读存储器），其⑤脚为数据及地址总线（SDL），⑥脚为同步信号输入线（SCL）。有两方面作用，一是在压缩机启动过程中，保证空调正常运行；二是电路断电后保存当前的工作参数。
    2.输入控制电路
（1）遥控信号输入电路。遥控信号接收电路由KB101(HRM3008)、C107-0109组成，KB101对收到的红外遥控信息进行解调（去载波）后，将编码遥控指令经①脚送入D101，再由D101内部进行译码后，在相应输出端口输出，控制不同继电器动作，执行遥控命令。

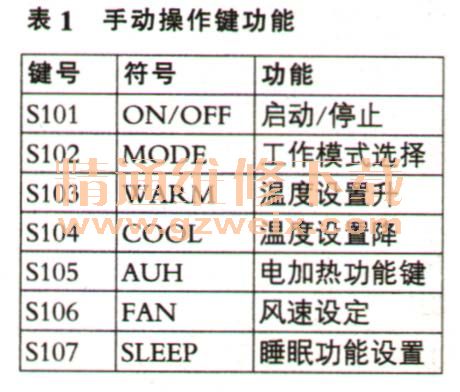

（2）面板操作键输入电路。D101⒁-⑹脚（⒄脚未用）输出扫描脉冲，⑩-⑶脚输入键信号，组成3x4矩阵链盘电路，C110～C113为高频消噪电容。本机共设7个操作控制键，功能见表1。

    1）自动复位功能（AUTO RESET）：自动复位是指交流掉电后又来电时，空调自动恢复掉电前的状态。即原来开机则开机，关机则关机；且工作模式、设定温度、定时开/关机时间、面板操作被是否锁定等设定值，以及定时器的工作模式均为掉电前的状态。通过跳线JP102进行选择聚取舍，短接JP102使D101⑥脚接地时，可实现自动复位功能。
    2）单冷/热泵功能（COOL/HEAT）：在正常状态下，D101 27脚被R121上拉为高电平，工作于热泵（HEAT）状态；当短路跳线JP105后，微处理器将自动识别，使空调进入单冷（COOL）运行状态。此时面板上的部分操作键无效，同时液晶屏LCD不能显示与制热及自动运转有关的功能符。
    3）缩时功能（601）：D101 28脚设有快速测试跳线JP104，当短接JP104后，显示芯片内部时钟速率提升为原来的61倍，可起到缩时作用。对于运行的实际时间大于30秒时，测试时间将缩短为实际时间的1/60；实际时间小于或等于30秒的，则不进行缩时运行。
    4）复位/里位（RT/ST）：D101 31脚外接跳线JP103选择，JP103开路为复位状态，短路为置位状态。
    3.显示电路
（1）LCD显示电路。电路很简单，D101 39-64脚内含LCD驱动电路，直接驱动大屏幕LCD液晶显示屏LCD101（L7123D ）。
（2）VFD显示电路。D103（μPD16312GB-3B4）是VFD真空荧光管驱动芯片，工作电压为＋5V和-28V，14脚外接的R130是振荡电阻。该芯片特点是：多种显示方式；具有6x4键矩阵扫描电路；输出控制具有显示变暗功能；具有最高为35V的高压输出；端口输出最大电流为4个字符（20mA）；具备通用输出端口；驱动输出无需连接分压电阻；⑤脚DOUT、⑥脚DIN、⑧脚CLK、⑨脚STB采用串行接口控制。
D101 41脚（STB），42脚（CLK）、43脚（DIO）与D103的⑨、⑧、⑥和⑤脚相连，经D103内部电路处理后，由字段驱动器、多路驱动器、网络驱动器驱动VFD真空荧光管屏幕VFD101显示。
    4.通信电路
    由于本机显示板和主控板电路是分开的，操作显示和主控信息的传输由串行通信方式进行控制。
（1）操作显示单元的通信电路。由D101 35脚输出信号，经V102、V101两级放大后，再经C104、L101滤波，由接插件XP101①脚输出送至主板上的接插件XS205①脚；而主板电路送来的控制座号亦由XS205①脚传给XP101①脚，经C104、L101滤波和V103放大后，由R104两端获得一个与主板控制芯片D201 30脚同相位的电压信号，送至D101 29脚。
（2）主控单元的显示电路（见图2)。操作显示电路经XP101①脚和XS205①脚送来的信号，经V203放大后在R207两端获得一个与D101 35脚同相的信号，由VD201限幅后送至主控芯片D201(μPD780022 )29脚；而D201 30脚输出信号则经V201、V202放大后，经XS205①脚、XP101①脚送到操作显示电路。
