二、主控制电路原理

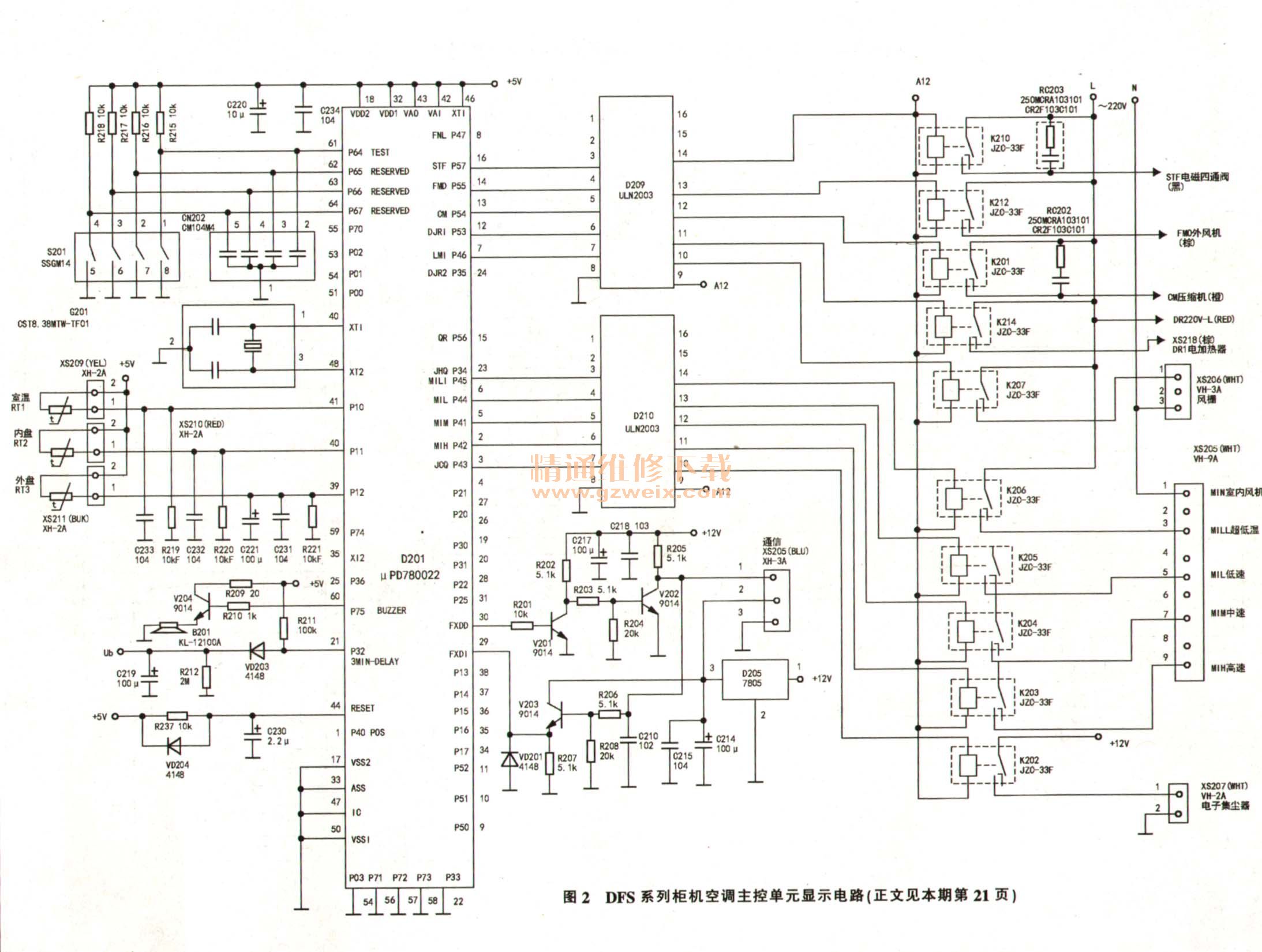

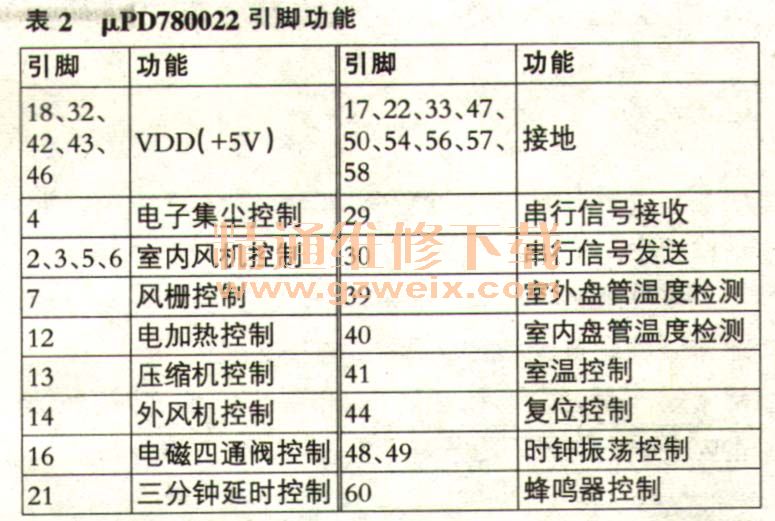

    主控板电路如图2所示。主要完成控制和执行功能。CPU芯片采用NEC公司μFPD780022控制操作显示板D101，工作电压为5V，内含ROM、RAM（1024字节）及64kB的程序存储器扩展空间。μPD780022的引脚功能见表2。



    1.系统控制电路
（1）时钟振荡电路。由D201 48、49脚内部电路及外接石英晶振组件G201组成，主芯片时钟频率为8.38MHz。
（2）复位电路。C230、R237、VD204组成上电自动延时复位电路，为D201 44脚(RESET)加一由低电平到高电平的脉冲上升沿，使D201复位清零后再开始工作。
（3）三分钟延时保护电路。三分钟延时保护电路的作用：一是压缩机停机后，制冷系统的高、低压侧的压力需经一段时间才能平衡；二是当空调从一种运行状态换到另一种状态时，压缩机要停机，所以压缩机停机后还要延时一段时间才能二次启动，以免压缩机过载损坏。
    在空调工作正常时，D201 21脚电压在达到稳定后约为4.8V左右，这便是5V电源经R211、VD203、R212分压后，在C219两端的电压，即Ub=4.4V，一旦空调因交流断电而停机时，5V电派电压消失，则此时C219经R212放电，这时VD203起反向隔离作用。当空调再次通电并开机时，D201 21脚检测Ub，由于R212（2MΩ）阻值较大，故C219放电时间较长．可满足延时启动的要求。若此时Ub离于预定值，则D201判断交流断电时间不足，D201会继续延时。若Ub低于预设值，D201判断延时时间已满足三分钟（制热时为5分钟），则立即启动压缩机。
    2.输入控制电路
（1）机型选择开关电路。由于该系列空调的电路板是通用型的，所以设有机型选择开关。选择电路由开关S201、上拉电阻 R215-R218及高频滤波电容CN202组成。当拔动S201内开关使D201 61脚接地时，测试(TEST)运行，D201自动对各运行部件进行测试；当拨动S201内开关使D201的62-64脚之一接地时，强制除抽(RESERVED )运行．进行除霜（RESER VED）运行，进行除霜。
（2）温度传感器电路。本机共设有三个热敏电阻(NTC)温度传感器，其中RT1为室温传感器，用于感测室内环境温度；RT2为室内热交换器上部盘管温度传感器，位置在室内热交换器的小U管处，用于感测蒸发温度（制冷时）或冷凝温度（制热时）；RT3为室外热交换器盘管温度传感器，位置在室外热交换器的小U管处，用于在制冷时感测冷凝温度，制热时感测蒸发温度。
    以室内温度传感器RT 1为例，RT 1与R219串联后对5V电源分压取样，当室温发生高、低变化时，RT1感测温度使其阻值发生变化，温度高阻值变小，温度低阻值变大．与R219分压并经C233高频滤波后，加至D201 41脚，经芯片内部A/D（模拟/数字）转换后变成数字信号，与预置参数进行比较和处理后，控制空调运行。RT2、RT3与RT1工作原理相同，不再赘述。
     3.蜂鸣器电路
    由V204、R209、R210、B201组成蜂鸣器电路，用于提示操作信号已正确接收。当手动操作S101-S107或遥控操作时，蜂鸣器B201会发出操作成功键音。
    4.执行电路
    本机控制的执行部分包括压缩机、风机、四通阀、辅助电加热管、风栅控制、电子集尘器等，执行方式均由D201输出控制信号，由反相驱动器D209、D210控制继电器动作。
（1）电磁四通阀。四通阀的通断切换由D201 16脚控制，当四通阀通电时，系统工作于制热状态；四通阀断电时，系统工作于制冷状态。在 D201 16脚输出高电平时，经D209③、⒁脚反相驱动，⒁脚输出低电平，继电器K210得电吸合，其常开触点闭合接通四通阀220V交流电源，空调进入制热状态；反之，D201 16脚输出低电平时，D209⒁脚输出高电平，K210处于释放状态，四通阀失电，空调工作于制冷状态。      RC203是电阻、电容串联组件，与四通阀并联，当K210通电吸合时，电容可阻止电压突变，电阻可消耗振荡电流的能量，防止四通阀线圈回路中的瞬时高压损坏四通阀。
