一、面板拆卸
    用两手向下按住进风格栅上的两个扣位，即可取出进风格栅组件，如图5所示。

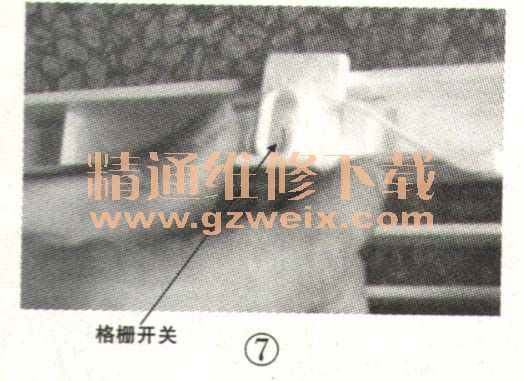

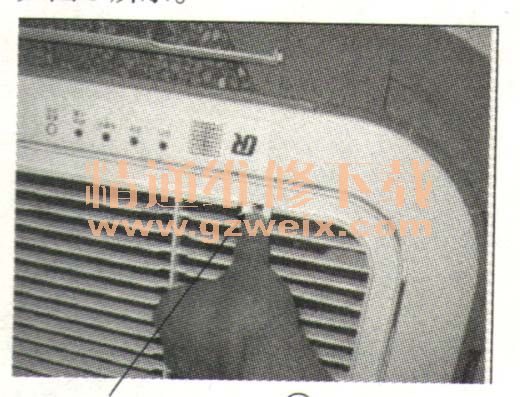

    先拧下一颗螺钉，如图6所示，然后把格栅开关向上抬起往后拉即可取出格栅开关，如图7所示。

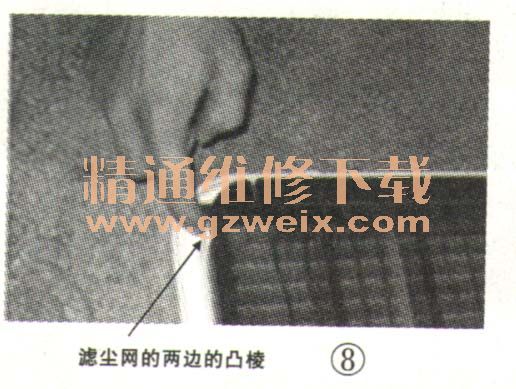

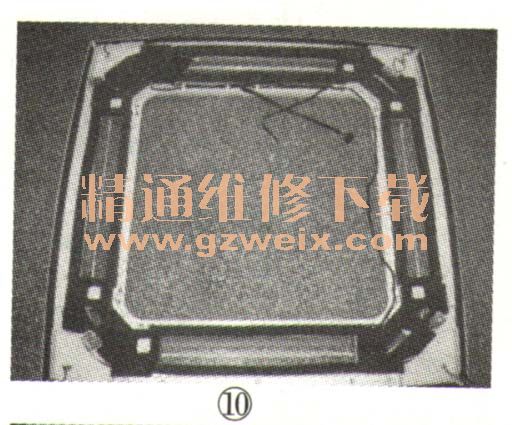

    用两手扣住滤尘网的两边的凸棱向外册开，即可取出滤尘网组件，如图8所示；再用手使空气清新网罩拱起，即可取出空气清新网罩，如图9所示。拧下面板背面的四颗螺钉，如图10所示，然后拧下面板正面的四颗螺钉即可取出，如图11所示，即可取出内框组件。

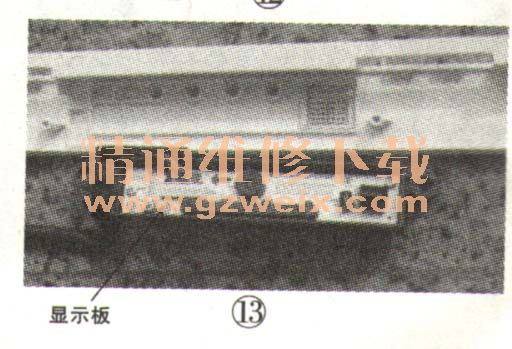

    拧下控制盒上的两颗螺钉即可取出控制盒组件，如图12所示；拧下显示板上的两颗螺钉即可取出显示板，如图13所示；拧下电机盒两颗螺钉即可取出电机，如图14所示。

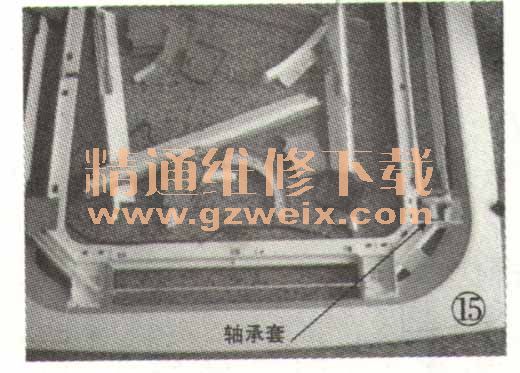

    取出出风口周边的泡沫，即可取出导风条组件；拧下端盖上的螺钉，向上提起即可取出端盖；再向上提起轴承套，即可取出整套导风条组件，如图15所示。

    把手指伸如小孔内，由里向外拉即可取出安装盖板，如图16所示。

    拧下一颗螺钉即可取出面板吊钩组件，如图17所示。在安装吊钩组件时，四个吊钩固定板的折边应朝外，如图18所示。

    二、室内机拆卸
    1．取出电控盒组件

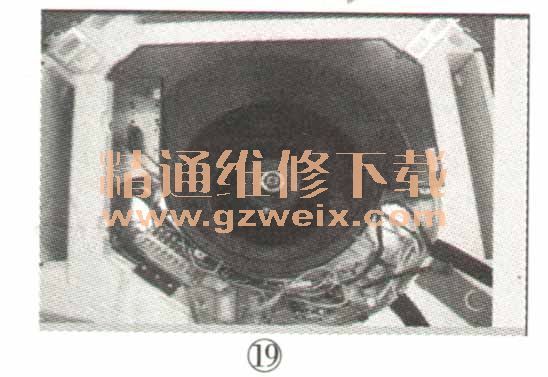

    拧下电控盒盖上的3颗螺钉以及电控盒底上的5颗螺钉，如图19所示，然后拆下电机、冷暖机的电辅热等器件的连线，即可取出电控盒组件：



    2．取导风圈组件
    拧下导风圈上的2颗螺钉，如图20所示，即可取出导风圈组件。

    3．取出风轮组件

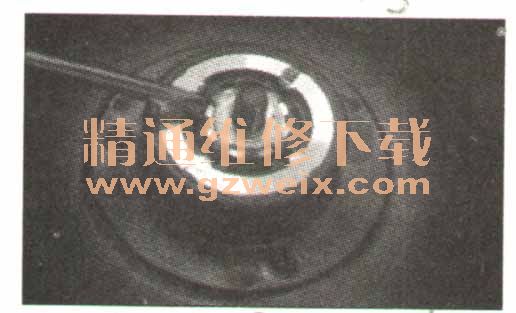

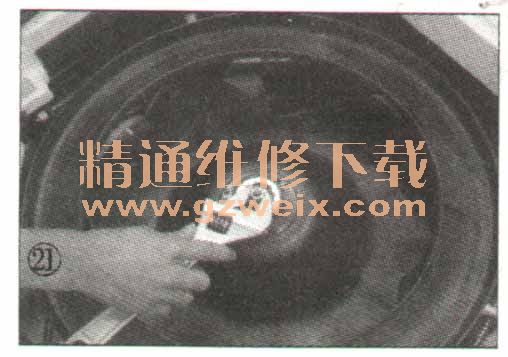

    用扳手拧下六脚螺母，如图21所示，再用一字螺丝刀撬出风轮固定卡，如图22所示；两手抓住风轮往外提，即可取出风轮，如图23所示。
