创维8DA5机芯电路原理分析与维修（上）

来源：本站整理作者：佚名 2015-11-23 10:01:09

8DA5机芯是创维公司前两年推出的一款高档大屏幕液晶彩电机芯，配接FHD/120Hz液晶屏，设有电视、AV视频、S视频、分量、电脑、HDMI等信号接口，具有万年历查询、数字静像、三维解像、健康屏变、FHD 120Hz演示等功能，主要机型有42L06RF、42L32HF、55L09HF、
60L09F、65L09FM等。

    一、整机概述

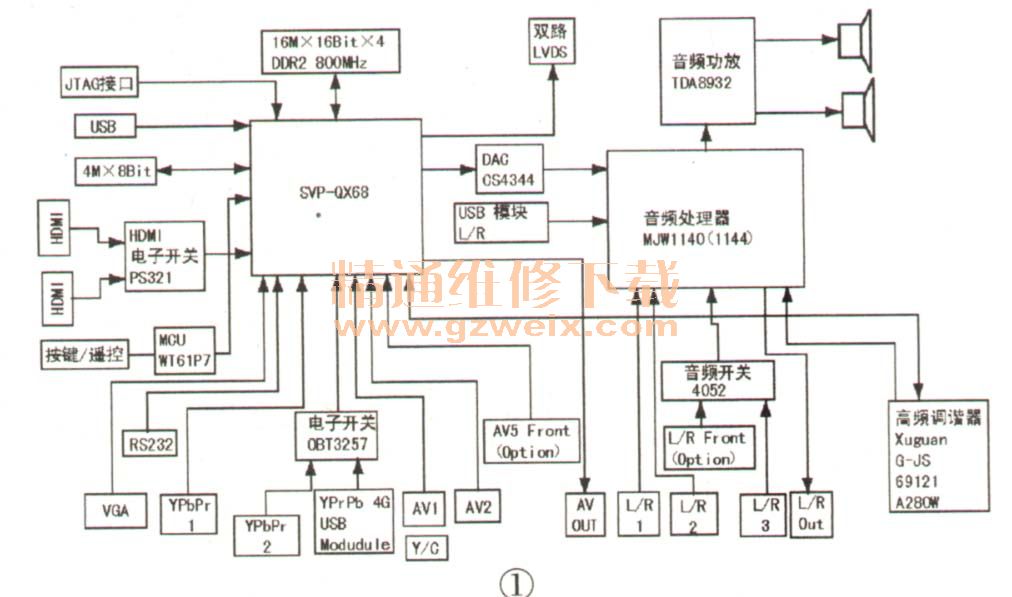

     8DA5机芯是基于泰鼎公司开发的第八代处理器SVP-QX68（具有强大的图像处理功能）为平台搭建的，其电路构架如图1所示。该平台最大的优点是在高清模式下能够支持1920 x 1080分辨率的信号，同时能够输出60Hz或120Hz场频的信号，更重要的是带有ME/MC的处理功能，在快速运动模式下能够很好地解决由于LCD屏响应速度慢带来的图像拖尾和抖动的缺陷。

    为了降低待机功耗，该机芯采用了唯诊公司生产的wT61 P7作为MCU来管理电源，MCU和SVP-QX68之间的通信采用串口通信方式，由于数据运算量大，故采用了4片三星公司生产的DDR2存储器，运算的最高速度可以达到800M bps/pin。主程序放在4M X8Bit的FLASH存储器中。
    伴音处理使用的是NJW公司的1140或1144，伴音功放采用的是PHILIPS公司的丁DA8932。伴音输入共有六路：AV1、AV2、AV3、TV--MONO、HDMI、USB。在图像输入通道中，安装有HDMI可以支持到HDMI1.3）切换开关PS321，可以输入两路HDMI信号。YPbPr高清信号通道也有两路：USB模块采用的是AMLOGIC生产的4GUSB –（7228）模块，USB跟分量2信号输入共用一个通道，用视频切换开关CBT3257（或PI5V330）来进行切换。另外，该机芯共有二路AV输入通道，一路AV输出通道，一路S端子输入，一路VGA信号输入。由于配接的是120Hz的高清液晶屏，故采用双路LVDS信号输出方式。

     二、单元电路分析
    1. MCU电路

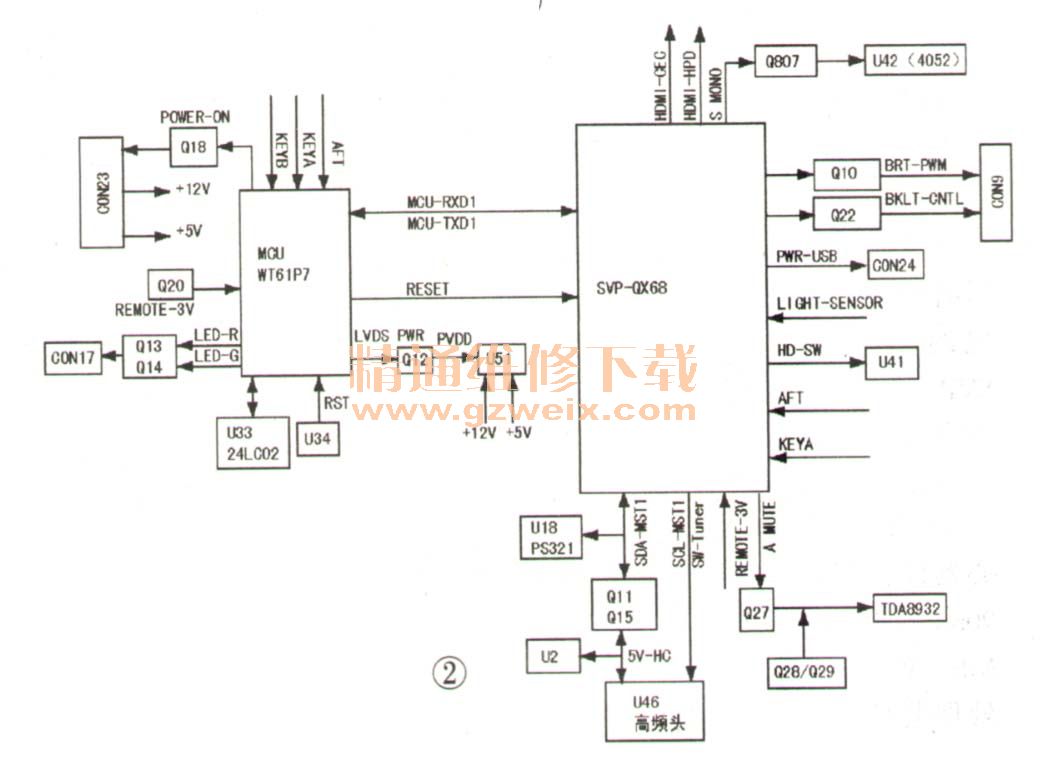

    该机芯彩电的逻辑控制关系如图2所示。MCU（WT61P7RN440）的主要功能是电源待机管理，接收并处理键控和IR信一号，控制LVDS＿ PW信号输出与否：MCU与SVP -QX68之间的通信采用的是串口通信方式，其14、15脚分别输出MCU- TXD1、MCU＿ RXD1信号，12、13脚控制待机指示灯的颜色，⑨脚接收IR信号，17、19脚接收键控板的信号，44脚输出待机控制信号，39脚输出LVDS＿ PWR控制信号，32脚输出复位电平。

    MCU具体的开机时序如下：电源板输出的5VS直流电压经U37（1084）降为3.3VSB供给MCU的，如图3所示。MCU在上电时会通过U34（AP1701FW）复位，如果⑨脚或17、19脚接收到遥控器和键控板发出的开机信号，MCU将会通过44脚发出高电平信号给电源板，电源板接收到开机信号后会输出12V和24V电压：同时，MCU通过32脚输出复位信号给SVP-QX68，在SVP-QX68上电的开始阶段对其进行复位，待SVP-QX68正常工作后，SVP-QX68就会输出LVDS信号和背光控制信号，从而实现正常开机。

    SVP-QX68是该机芯主板的核心器件，采用BGA封装，工艺为90nm。 SVP-QX68集成了3D解码、ME/MC、Deinterlace、 Scale：等图像处理电路。同时，可输出10Bit的LVDS信号，是一颗功能强大的图像处理IC。
    另外，SVP-QX68内部还集成了CPU器件，这个CPU与上述MCU不同的是，该CPU承担了大部分的控制工作，外围的MCU主要是用作电源待机管理，只是承担相当少的工作。
    2．电源电路

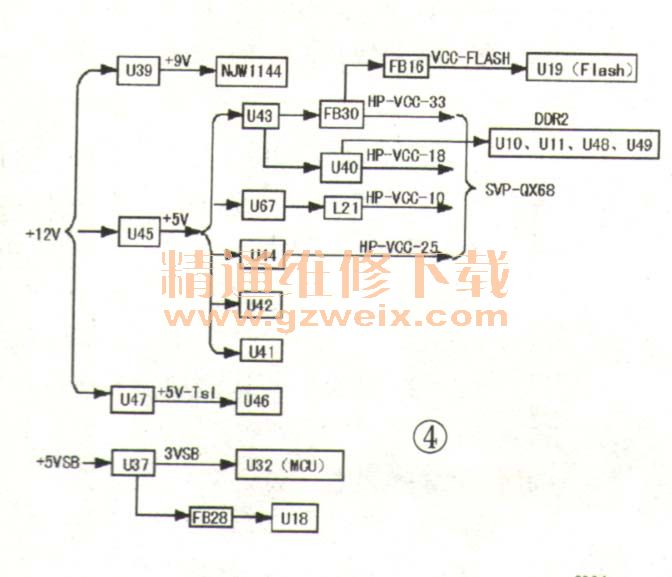

    该机芯彩电所配电源板输出5VS、12V和24V电压，其中，24V电压供给背光驱动电路与数字伴音功放电路，实际工作总电流约为10A。5VS、12V电压通过主板卜的 CON7
插座送给DC-DC电路，变换成 3.3V、2.5V、1.8V、1V等电压，供给柞应单元电路，如图4所示。

      （1）开／待机控制电路
   本机芯的开／待机控制电路如图5所示，高电平时待机。当MCU 的POWER-ON端输出高电平时，经过Q18反相后变为低电平，送给开关电源电路，此时开关电源电路只输出5VS电压。

          （2）5V供电DC-DC转换电路

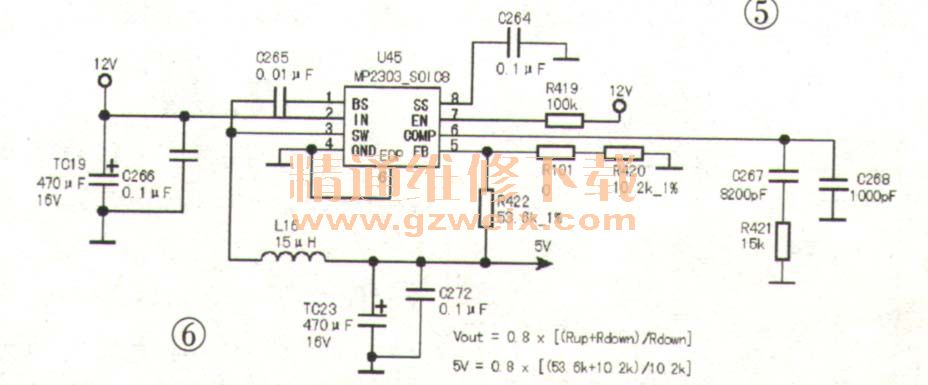

      12V转5V的DC-DC电路主要以MPS公司生产的同步整流块MP2303（U45）为核心组成，如图6所示。MP2303的输入电压为4.75V～28V，额定输出电流为3A，正常工作频率为340kHz；内置有过流保护和软启动电路。过流保护启动后，芯片的工作频率从340kHz降至34kHz。

    该变换电路的具体输出电压Vout =0.8 x｛（Rup +Rdown）/Rdown｝，单位：V，输出电压可以通过调整电阻R422 （Rup）和8420（Rdown）的阻值来调整。由于R422和R420的阻值精度要求很高，故采用精度为1％的精密电阻。在输出电压异常时，需要测量R420、 R422这2只电阻的阻值是否有变。另外，更换时也需换用精密电阻。
