格力变频空调器故障检修
来源:本站整理  作者:佚名  2016-11-02 14:53:21

    (1)室外机电脑板
    室外机电脑板负责与室内机通信,检测电网电压、室外机电流、室外机各种温度,控制压缩机、四通阀、外风扇的工作。

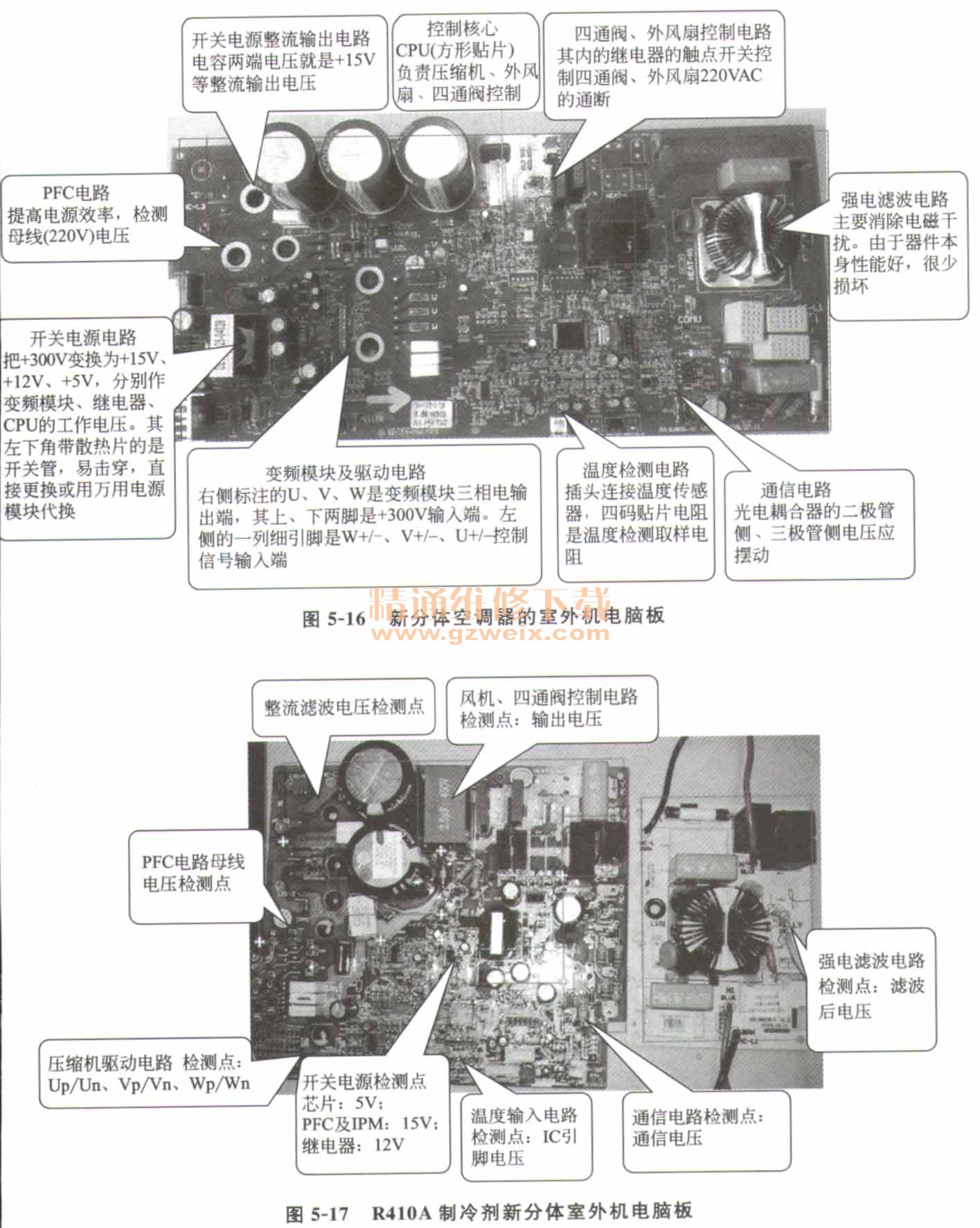

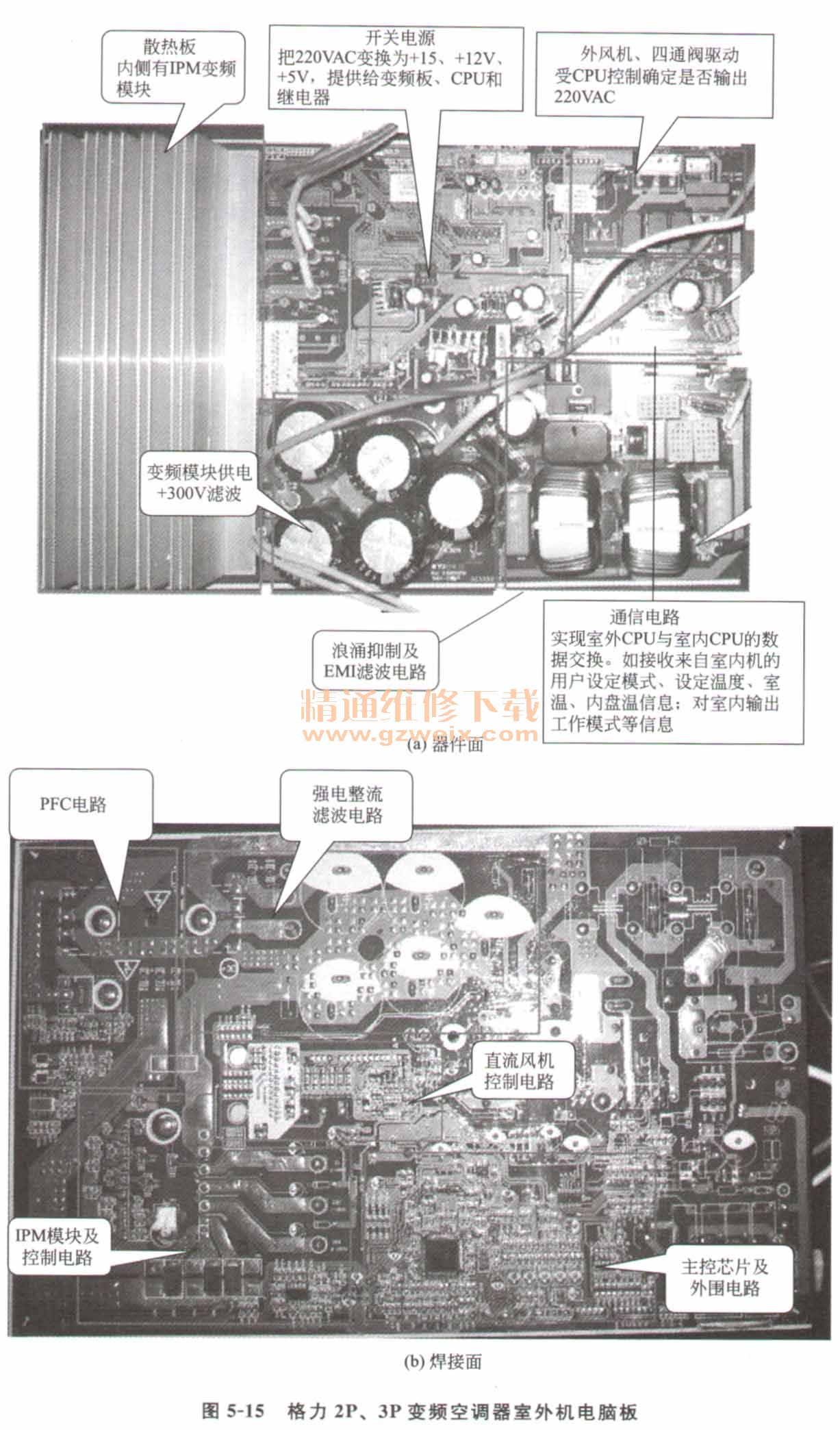

    图5-15是2P、3P变频空调器室外机电脑板,图5-17是R410A制冷剂新分体室外机电脑板。



    资料:
    格力采用410A新型制冷剂的26变频机,当室内温度270C、室外35℃时,额定制冷运行电流为2.9A,低压压力为10. 5 kg/cm2(如果室外温度还高,则电流和压力还要大些);当室内温度20℃、室外温度7℃时,不开辅热,额定制热运行电流为4.3A,高压压力为27. 6kg/cm2。
    (2)电源板

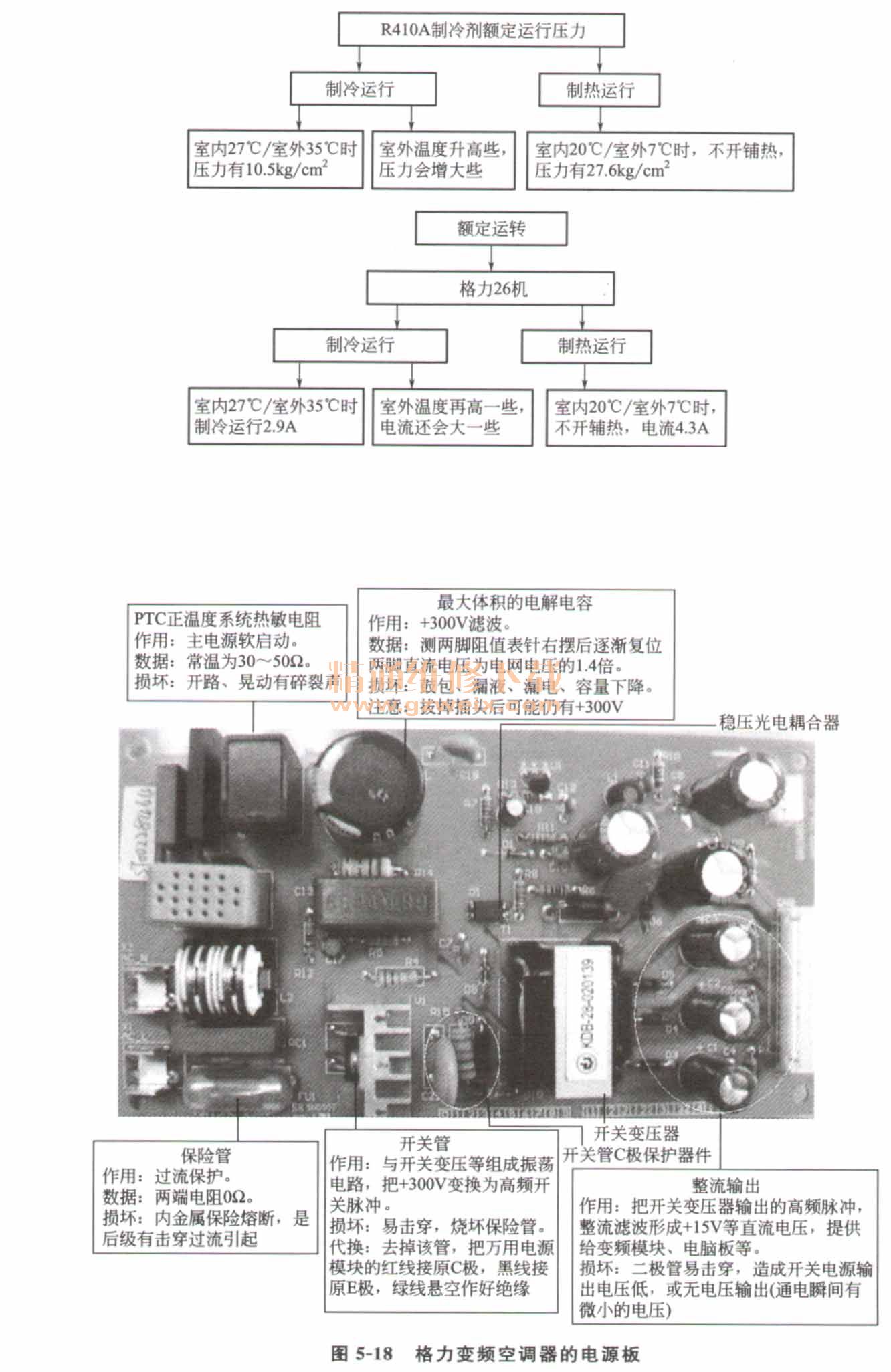

    图5-18是格力变频空调器的电源板,其作用是把220VAC变换为+15V、 +12V、 +5V等直流电压,提供给变频模块和电脑板。
