低气温导致爱默生-力搏特CM100AF-15-M-ALA中央空调制冷效果差
来源:家电维修  作者:佚名  2017-04-17 09:18:36

    某单位爱默生一力搏特CM100AF-15 -M-ALA中央空调(有独立的制冷系统,共40套),机房设定室温为22℃(室外温度为5℃),制冷效果差。

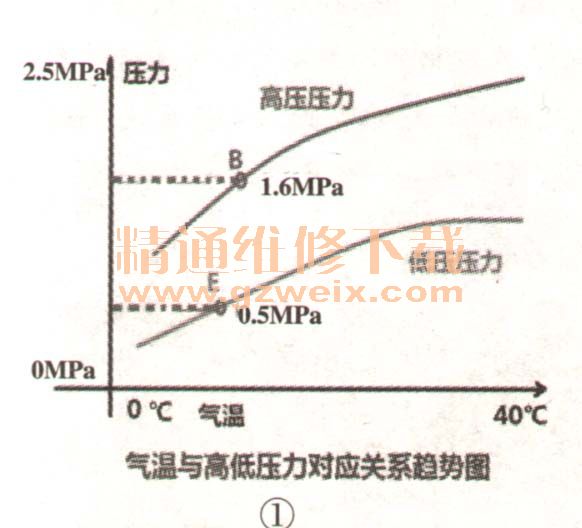

    经检查,有7套R22制冷系统回气管不凉,部分蒸发器入口处结冰,地面积水,压缩机视镜满液。手摸高压液管感觉凉,估计其高压压力在1 MPa左右。正常状态下,高压液管温度应在35℃左右,明显高于手温,对应的高压压力为1.5MPa~1.7MPa。高低压力与气温的对应关系如图1所示。

    该中央空调在冬季-10℃~+10℃;的环境温度下,高温制冷机组经由冷凝压力控制器控制风量,如图2所示。冷凝压力维持在图1中B点附近;低压侧由膨胀阀有效控制着回气过热度,使其压力维持在图1中E点附近。

    低气温下,冷凝风机控制器无法控制风量,其散热量过大,则高低压力均明显低于图1中B点与E点,从而出现高低压差减小,制冷剂流量下降,制冷效果变差,系统则呈缺氟现象,并伴有蒸发器入口结冰、地面积水等问题。
    综合所述,笔者认为,该机并无问题,故障系气温太低所致,待气温升高后,故障便可自行消除。
提示:1.高温机组的压缩机型号是ZR160M3(13p),膨胀阀型号是TCLE7-1/2。正常时,系统冷凝温度440C(l .6MPa) 、蒸发温度+4.4℃(0.45MPa),通过阀的压降为1.15Mpa(0.45MPa-1.6MPa),制冷能力约为34.5kW。在低气温下,冷凝风机风量不受控制,高低压力均明显下降,如室外气温10℃,冷凝温度20℃(0.8MPa) 、蒸发温度-6℃(0.3MPa,则通过阀的压降为0.5MPa(0.3MPa-0.8MPa),制冷能力约为21.82kW,约为正常时的60%。另外,过低的冷凝压力,还会引起压缩机频繁启动、低压报警等现象。
    2.此类故障易误判为系统缺氟。补加氟后,虽然高压压力会增大,制冷能力会提高,但因系统过热度减小,会引起膨胀阀阀口缩小,导致蒸发温度低于冰点,从而出现蒸发器上大量结冰的现象。
