多联机的原理、安装与维修(三)
来源:家电维修  作者:佚名  2017-09-23 10:13:11



    4.管码布置

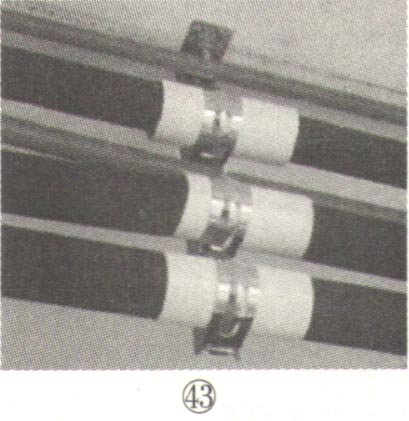

    为了使冷媒管、排水管稳固,在安装铺设管道时一般要放置管码,管码目前有平托码(如图41所示)和吊码(早期的万能孔角铁镀锌吊码如图42所示,目前主流的7字形吊码如图43所示)两种,具体要视房子结构、装饰要求等做出选择。管码布置时要注意以下原则:





   (1)目前常用的管码有铁质镀锌材料、不锈钢材料和塑料材质,选择时注意应用场合与区分,如图44所示,有条件的情况选用厚型不锈钢管码。

   (2)管码布置间隔建议0.8m~1.5m,间隔太大容易导致管路歪(弯)曲,距离太小增加成本和延长施工周期。

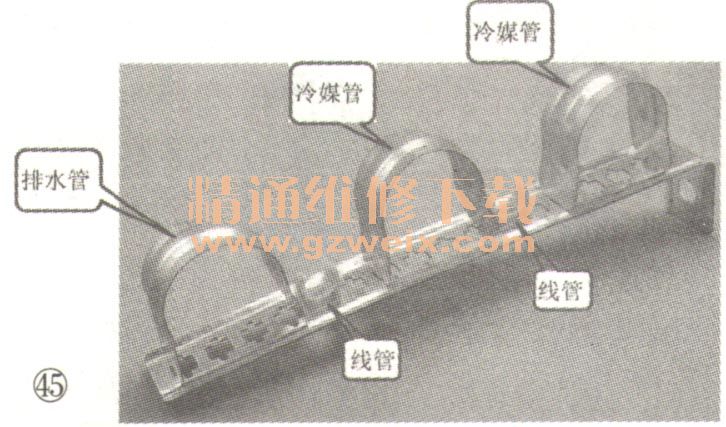

   (3)管码选用时建议选用3+2的套码(2根冷媒管、1根排水管、1根电源线管、1根通讯线管),如图45所示。另外管码的规格较多,要根据布置的设备管路大小以及管道的多少确定,7字形架常用的有200、250、280、300mm的规格;套管及卡码有40、50、63、70、115mm规格;线卡有16、20mm规格。
   (4)管码安装应该朝着排水方向有一定的坡向下(出)水口,建议有1 /100的坡度,这样利于排水。
