5．冷凝水管的安装
冷凝水管的布置是关系到内机的冷凝水能否顺利排出，管路、天花是否会漏水、渗水的关键，据统计，冷凝水故障维修的比例占到多联机维修的12%左右，笔者总结相关经验供同行参考。
（1）一般冷凝水管工程中采用UPVC管排水，品牌很多，例如：联塑、雄塑等都是很稳定的品牌，常用DN20（ 4分）、DN25（ 6分）和DN32（ 1寸）较多，作业时注意使用管道厂家配套的UPVC管胶水。
（2）冷凝水管的布置最好低于冷媒管，并且要有1/100的坡度顺向排水口，如图46所示。
（3）冷媒水管必须要做保温处理，工程中一般建议套上9mm～13mn：厚度的保温管，具体视使用环境的温度、湿度而定。
（4）冷媒水管一般与冷媒管共用吊架一起安装，如果独立使用塑料吊码安装，则必须保证1.0m～1.5m之间设置一个吊码，如图47所示，吊码位置同时要使用对应规格，并且长为50mm-80mm的PVC套管套入保温管内，以增大吊码处保温管的受力面积，如图48所示，管道转弯（角）处建议添加吊码，避免两吊码之间管路弯曲囊水。

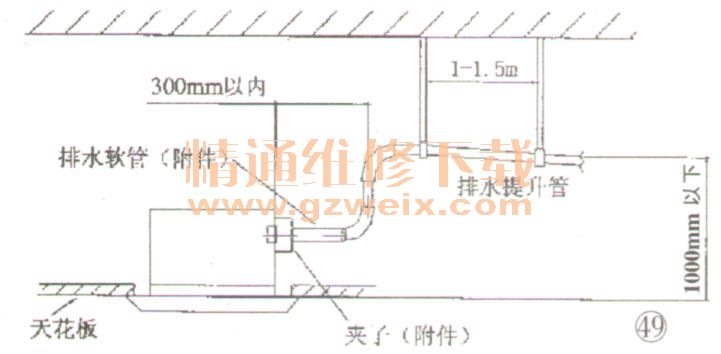

（5）内机一般分为自然排水和水泵强排水两种，自然排水的必须是排水主管要低于内机排水口；强排的内机注意要在出水口位置做提升段，见图48、避免部分内机不工作时或者堵塞时冷凝水倒灌，导致内机漏水的现象。另外，提升段的高度一般以蒸1000mm为宜，如图49所示，具体还要结合内机类型、内机高度、梁的厚度、天花结构以及参考内机安装随机资料等综合确定。
（6）两边的分支管汇流时避免水流对冲，如图50所示，要错位接入主管，如图51所示，避免排水不畅；水平管接入立管，应以一定的落差接入，避免水倒流，如52所示。
（7）为了顺利排水，会在排水管的高点处设置空气口，如果管路较长，转弯较多，建议在“头-中-尾”部都安装空气口，避免冷凝水大水量时形成负压，导致排水不畅。空气口必须要比最高内机的排水口要高否则会有水溢出，另外，空气口为了避免蚊虫、污物等建议弯头露口朝下，如图53所示。
（8）如果遇到高静压机子的排水，一定要做“存水弯”，如图54所示，避免由于大负压作用导致排水不畅，容易产生吹（喷）水现象。使用UP-vc管制作存水弯要求，如图55所示。
