电子膨胀阀是由微处理器进行控制，调节蒸发器供液量，属于电子式调节模式，故称为电子膨胀阀，其外形如图1所示。

    电子膨胀阀是一种新型的节流装置，它适应了制冷机电一体化的发展要求，实现了微机直接控制和调节制冷循环，具有热力膨胀阀无法比拟的优良特性，为制冷系统的智能化控制提供了条件，是一种很有发展前途的自控节能元件。电子膨胀阀与热膨胀阀的基本用途相同，但在性能上两者却存在较大的差异。

   一、结构
    电子膨胀阀有步进电机型和电磁线圈型两种结构形式。电磁线圈型严格地说是一种电磁膨胀阀。目前，在家用空调、冰箱等制冷设备中常说的电子膨胀阀通常指的是步进电机型。该类电磁阀由阀体、阀芯、波纹管、传动机构和脉冲步进电机等组成，如图2所示。

    阀体是指膨胀阀本身，由针阀、磁体及上下盖等部件组成，如图3所示。针阀的开度大小靠回气过热度（通过回气温度和压力检测得到）控制，过热度越大开度越大，过热度越小开度也就越小。

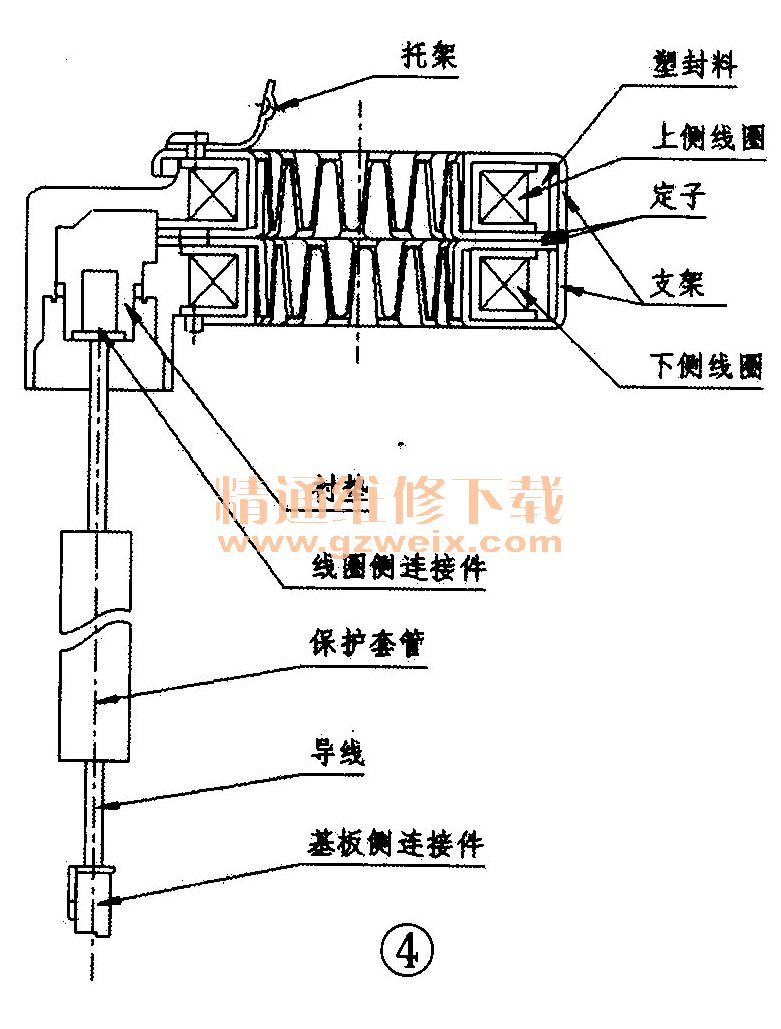

    波纹管是将制冷剂通道与运动部件隔开，以防制冷剂泄漏。脉冲步进电机是驱动机构，主要由线圈、支架、连接件等组成，如图4所示。
    传动机构的作用是将电机的旋转运动转变为阀芯的往复运动。传动机构有两种，减速式传动机构包括齿轮副（两个相啮合的齿轮组成的基本结构）、罗纹副（利用螺纹旋合实现连接作用的机械组合）、传动杆等。直动式传动机构没有齿轮副。
    提示：膨胀阀也称节流阀，是组成制冷系统的主要部件，安装在蒸发器入口处，是制冷系统的高压与低压的分界点。其功用是：把来自贮液干燥器的高压液态制冷剂节流减压，调节和控制进入蒸发器中的液态制冷剂量，使之适应制冷负荷的变化，同时可防止压缩机出现液击（即未蒸发的液态制冷剂进入压缩机后被压缩，极易引起压缩机阀片的损坏）和蒸发器出口蒸气异常过热现象。

    二、工作原理简介
    从上面结构分析可知，常用电子膨胀阀的工作原理实际就是步进电机的工作原理。常用步机电机的转子为永磁体，当电流流过定子绕组（即图2、图4中所说的线圈）时，定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度时，转子也随着该磁场转动一个角度。也就是说，给步进电机每加一个电脉冲，电机就转动一个角度。电机转动的角位移与输入的脉冲数成正比，转速与脉冲频率成正比。改变绕组通电的顺序，电机就会反转。
    1．电流和磁场
    当电流流过导体时，根据右手螺旋定则，将会产生与电流方向垂直的向右旋转的磁力线。如果是螺旋状的导体，就会产生如图5所示的磁场。

    2．线圈的励磁
    脉冲步进电机的线圈分上下两相，如图6所示，上侧线圈进行A滋励磁（为电磁感应设备提供工作磁场），线圈的绕线方向是同一方向，在线圈中间引出com线，两端口是A和入，通过改变com端电流方向即可改变励磁，从而实现单极驱动。
    1-2相励磁时，线圈支架及定子的爪产生的励磁状态如图7所示，其开阀顺序为A→AB→B→BA→B→Ab→B→BA。闭阀顺序与开阀相反。

    脉冲步进电机定子的爪以4个为1组，共有12组。施加96个脉冲，磁体转动1圈。在实际检修时，应注意该步进电机的以下特点：
    励磁方式：1-2相励磁。励磁速度（常用每秒发出的脉冲数表示，单位是pps） : 31.25pps/83.4pps（CPF\YPF：30～35pps）
    线圈工作电压：DC12V±10%。为了防止线圈的温度上升，在电磁阀停止动作时，不能再通电。电流方向：将com侧作为正极（＋）。初期阀基点在A相励磁状态下，为0脉冲。膨胀阀反向动作时，应加上0.5s左右的励磁，令电机稳定。否则，会引起失步。
    3．流量的控制方法
    步进电机的转动通过传动机构变换为直线运动，控制针阀与阀孔之间的间隙，实现流量调节。
    电子膨胀阀的特点是调节范围大、动作迅速灵敏、调节精密、稳定可靠。制冷剂在电子膨胀阀中可以正、逆两个方向流动，避免了热力膨胀阀只有一个方向的缺点。用于热泵时可使制冷系统大为简化。制冷系统停机时，电子膨胀阀可以完全关闭，使制冷剂进口处无需安装电磁阀。
    提示：安装电子膨胀阀时应注意以下几点：1．电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，使系统和阀体的性能受到影响；2．在阀入口处安装100～120目的过滤网，以防止异物进入；3.焊接时，阀体部分的温度不能超过120℃，用水冷却（为防止树脂材料热变形）时，阀体内不能进水。
