一只科沃德KWD-T01型节能定时器，上电后，液晶屏显示正常，能正常设定时间，但按动“模式”按钮切换至“开”状态，输出端电压为0V。

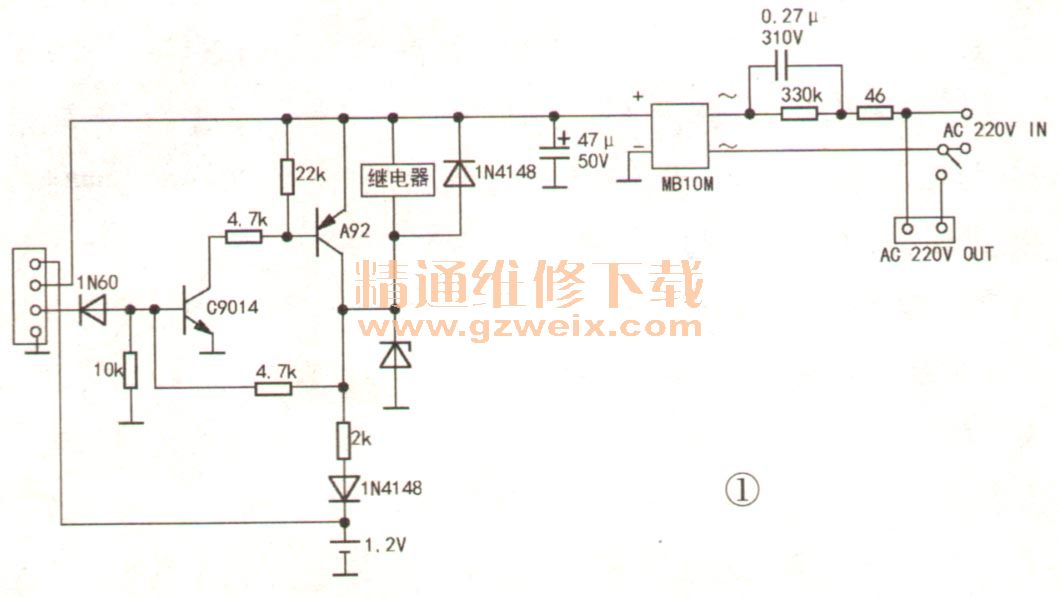

    该定时器的控制电路如图1所示。上电测得整流桥Nm 10M输出电压为2.6V，明显不足。检查降压电容、整流桥和后续的滤波电容，均未发现异常。按动“模式”按钮使定时器在“开”、“关”状态间切换，检测C9014和A92的b极电压，分别为0.7V和1.9V，并无变化，这说明时钟电路发出的控制信号并未送入控制电路。检测1N60正、负极电压，发现1N60负极电压在0V～1.1 V间变化，但l N60正极电压始终为0.7V，由此判断1N60已断路。查资料得知，1N60是锗二极管。在旧收音机中拆下检波二极管2AP9，代换I N60后试机，故障排除。
