太阳能光伏制冷主要叙述太阳能光伏发电系统利用光生伏打效应原理制成太阳能电池,太阳能电池将太阳能直接转换成电能,而由电能直接制冷。利用产生的冷量在冰箱、冷库中保持实物的低温状态,在这个过程的中间不经过热能的转换而直接制冷。或者产生的电能应用于家庭普通冰箱。这在边远地区和特殊需要的地方是有实用价值的,例如,无电网而偏僻的山村有丰富的太阳能资源,需要低温储存药品、食物;在交通不便的岛屿需要冷藏鱼虾,利用太阳能光伏制冷的冰箱可以成功地解决这个难题。
太阳能光伏发电的应用可分为两种形式:一是独立太阳能光伏发电系统,又称为离网太阳能光伏发电系统;二是联网太阳能光伏发电系统。
一、独立太阳能光伏发电系统

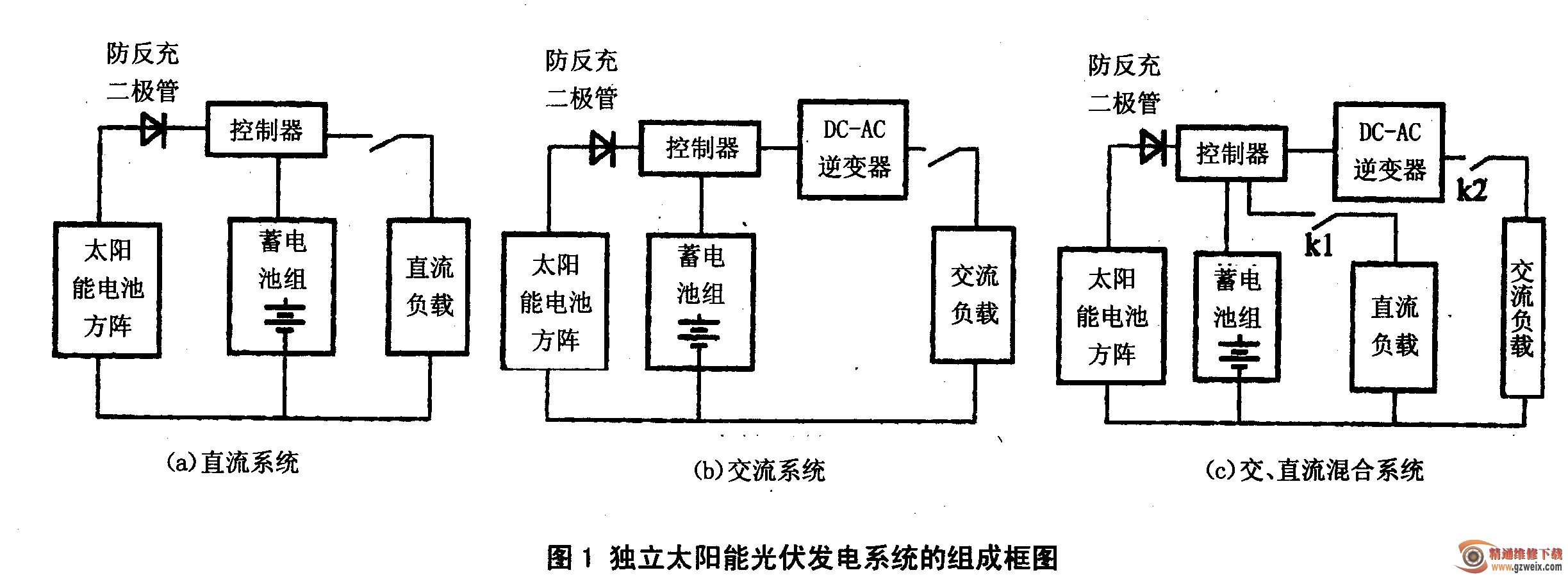

根据用电负载的特点又可分为直流系统、交流系统和交直流混合系统等几种。其主要区别是系统中是否带有逆变器。一般来说,独立太阳能光伏发电系统主要由太阳能电池方阵、控制器、蓄电池组、直流/交流逆变器等部分组成。独立太阳能光伏发电系统的组成框图见图1所示。
1.太阳能电池方阵
太阳能电池单体是光电转换的最小单元,尺寸一般为4-100 cm2。太阳能电池单体的工作电压约为0. 45-0. 5 V,工作电流约为20-25 mA / cm2,一般不能单独作为电源使用。将太阳能电池单体进行串、并联并封装后,就成为太阳能电池组件,其功率一般为几瓦至几十瓦、百余瓦,是可以单独作为电源使用的最小单元。太阳能电池组件再经过串、并联并装在支架上,就构成了太阳能电池方阵,可以满足负载所要求的输出功率,如图2所示。
太阳能电池组件的封装方式主要有以下两种:
(1)双面玻璃密封。太阳能电池组件的正反两面均是玻璃板,太阳能电池被镶嵌在一层聚合物中。这种密封方式存在的一个主要问题是玻璃板与接线盒之间的连接。这种连接不得不通过玻璃板的边沿,而在玻璃板上打孔是很昂贵的。
(2)玻璃合金层叠密封。这种组件的前面是玻璃板,背面是一层合金薄片。合金薄片的主要功能是防潮、防污。太阳能电池也是被镶嵌在一层聚合物中。在这种太阳能电池组件中,电池与接线盒之间可直接用导线连接。
