宽输入、三输出、同步降压转换器RT9206
来源:本站整理  作者:佚名  2018-11-22 08:45:35

    RT9206是中国台湾立科技股份有限公司(RICHTEK)生产的一款宽输入电压、三路大电流输出、多种保护功能的同步降压转换器。

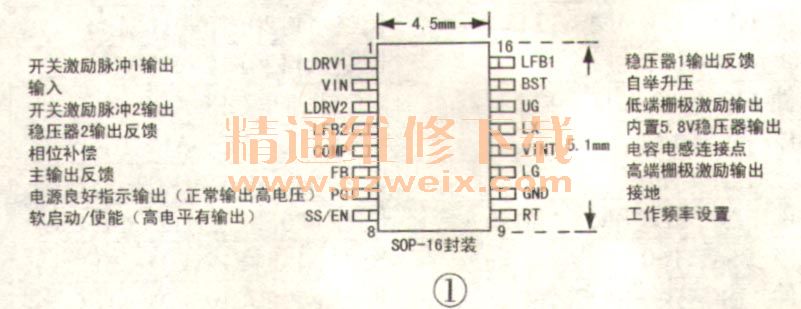

    RT9206采用5.1 mm×4.5mmSOP-16塑料封装(见图1)。

    RT9206的主要特性:
    .输入电压:5V~28V;
    .输出电压:Voun=0.8V(1+R2/R4)、
              Vou、2=0.8V(1+R3/R11),
              Vow=0.8V(1 +R8/R9);
    .基准电压:0.8V;
    .振荡器开关频率:200kHz~600kHz ;
    .驱动器激励输出电流:> 100mA 、
                输出电流:>1A(视负载);
    .电源良好指示输出:87%~105%标准电压值输出时,输出高电平;
    .过流保护:反馈端电压为-300mV时;
    .过压输出保护:反馈端电压>>10%标准值时;
    .欠压输出保护:反馈端电压<20%标准值时;
    .芯片过热保护:芯片内部温度达170℃时。
    图2是该芯片典型应用电路。
