线圈上的电压VL的大小决定于流过它的电流的变化快慢。因此，如果改变U11内部的MOs管（SW脚）的开／关速度，就能改变VL值，从而改变输出电压。
    R60对输出电压进行采样，然后反馈给U11的③脚（FB ），通过调节IC内的脉冲占空比改变L10的存储／释放能量时间，从而改变VL值，使输出电压稳定。
    该机的LCD背光源由6只3V/20mA的LED串联组成。电路工作后BKLED＋和BKLED一之间的电压为VDD4V1与VL之和（大于18V）。该电压流过二极管D1供给LED，再经限流电阻R60到地，形成电流回路。
    2. DC-DC降压电路

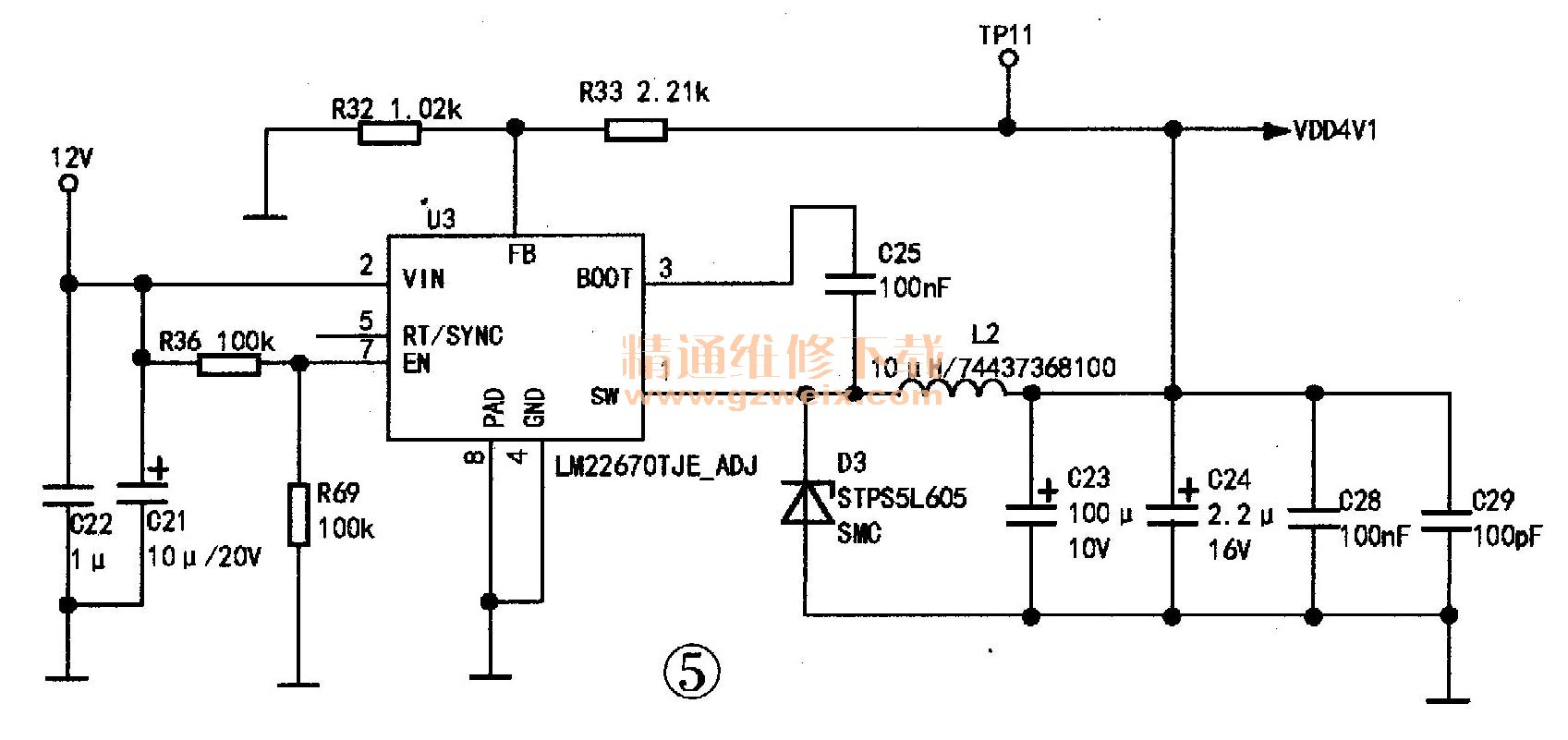

    该机的12V到4.1V降压电路如图5所示。核心元件是U3 （LM22670刀E，具有同步或可调开关频率的降压型稳压器）与L2（储能电感）。C23为输出电容，D3为续流二极管，R32、 R33组成输出电压采样反馈电路。

    LM22670的①脚（SW）内部通过一个P沟道MOs管接通电源，它的通断受芯片内部的脉冲发生电路和反馈信号（由⑥脚FB端接入）共同构成的PWM电路控制。
    接通电源后芯片开始工作，内部的MOs管导通，12V电压通过电感L2向负载供电，同时电感储能，输出电容充电，电容上的电压为上正下负，大小为VIN。当U3内部的MOs管关断后，流过L2的电流不能突变，感应出左负右正的感应电压VL;而电容上的电压不能突变，仍为上正下负。由于VL>VIN、续流二极管导通，线圈L2向电容、负载供电，输出端的电压VTP1 = VL－VIN=VDD4V1。
    输出电压经P、33、 R32组成的分压器采样后，反馈至U3的⑥脚，与参考电压（1.285V，芯片内部设置）进行比较、放大，控制内部MOs管的通断时间，即改变电感上的储能时间，从而保持VL电压的稳定。
