高清彩电场电路引起的干扰在电视机故障中占的比例较高。

　　我们先来了解场电路组成。

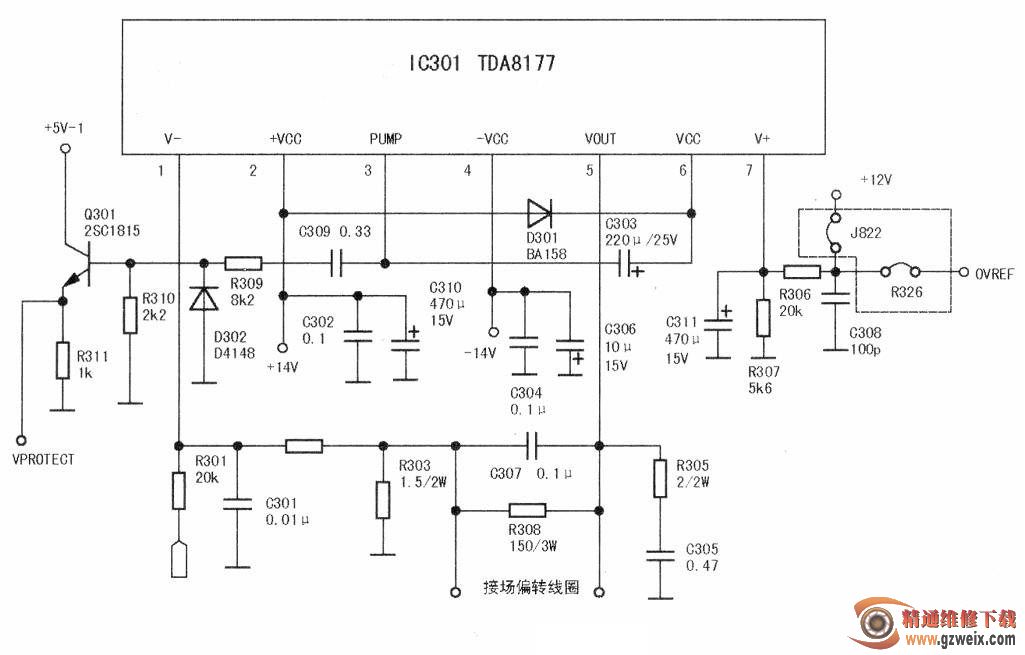

　　下图是高清彩电中常见的场输出电路，在下图中，IC301①脚是场激励脉冲输入，⑦脚为VREF基准电压输入。①、⑦脚内接差分放大电路，正常工作时两脚电压接近。⑤脚输出接场偏转电路，电路中还接有防自激的元件R305、C305和反馈元件R302、C301等，C301还具有抗干扰作用。C301变质将导致①脚的谐波增加，最终在屏幕上造成干扰，同时影响①脚直流电平，导致场幅压缩。与下图电路组成相似的电路还有采用LA7846组成的场输出电路，如创维6M23机芯场输出电路。其⑥脚输入通道中C308失效，在屏幕上也会出现回扫线和场幅压缩现象。

　　下图中C307、R308是用来消除场偏转电感与分布电容谐振在画面横向出现阻尼干扰条的。场块⑥脚外接C303是场逆程扫描供电自举电压形成电容，利用其储能功能，保证回扫期间给场电路提供高于供电一倍的电压。逆程电压不足会在画面上留下回扫线或场幅不足，严重时还可能导致场块失效。如一台长虹CHD29600H（CHD-8机芯）彩电，其场电路为STV8172A，此电路组成与下图电路组成相似。电路中的C303(0.22μF/50V)与下图中的C305功能相同，C303失效，也会表现顶部压缩，同时还会在画面中上部出现红绿蓝三根线（原因是CHD-8机芯彩电白平衡调整需要TDA9332在场逆程期间输出RGB暗平衡自动检测测试信号。场输出电路不正常导致场幅异常时，本该在光栅顶部位置的测试信号会出现在屏幕的其他位置）。

　　场电路引起的干扰除场电路中设计的抗干扰元件变质引起的外，有时场功率块与散热片接触不良，如固定lC的螺钉松动等，使IC散热不良，也会导致热机画面出现横线干扰条纹或损坏场块等故障。

　　场扫描电路除其输出电路引起各种故障外，场振荡电路元件变质，引起场振荡自激也会在屏幕上形成各种干扰1，如一台长虹CHD28600型彩电（CHD-8机芯）就出现“黑屏且满屏红绿蓝横线”。通过检查主板场输出电路STV8172A外部电路未排除故障，怀疑数字板有故障，替换数字板故障现象消失。对换下的数字板进行检修，发现TDA9332⑩脚（场锯齿波形成）电压异常，将其外接电容C725替换，故障排除。
