ON37A电源板是TCL公司推出的一款用于替代3711C的电源板，主要使用在37英寸以下的液晶彩电中，目前在E64、K73系列中大量使用。本文将介绍这款电源的常见故障检修方法。

    故障现象1：无开机电压。

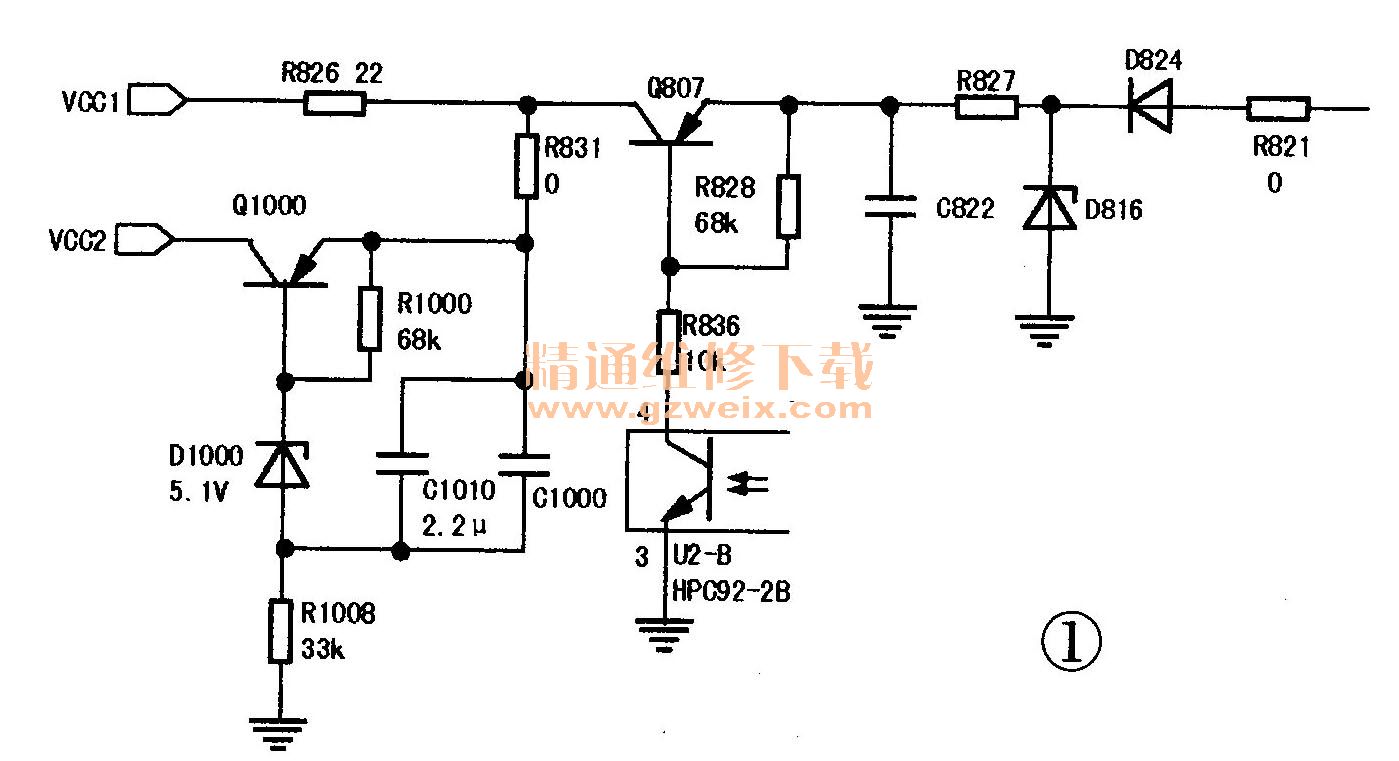

    分析检修：首先给电源板P802加2.2V开机电压，强制开机，经测量，没有12V与24V输出电压，说明问题在其公共部分；5V电压输出正常，说明电源待机基本正常。12V与24V电压的公共部分是PFC部分和电源的PWM以及过流过压保护部分，因此首先测量PFC电压，发现无380V电压，说明PFC电路有故障。经分析，可能是因为VCC的15V电路有故障，因为只有15V有问题才会出现U5和U6都不工作。变压器T803的次级绕组④脚分两路输出，一路输出15V给VCC供电，另一路给U4供电，产生5VSTB电压。经查5V正常，说明问题就在15V给IC供电的支路，由于R826的VCC输出电压为0V，且它的对地电阻正常，Q807的发射极没有电压，于是检查15V整流电路（见图1）。经查发现D824开路，更换D824后，开机故障排除。

    故障现象2：开机瞬间电压12V、20V、24V、30V正常，几秒后电压都降到0.4V左右。

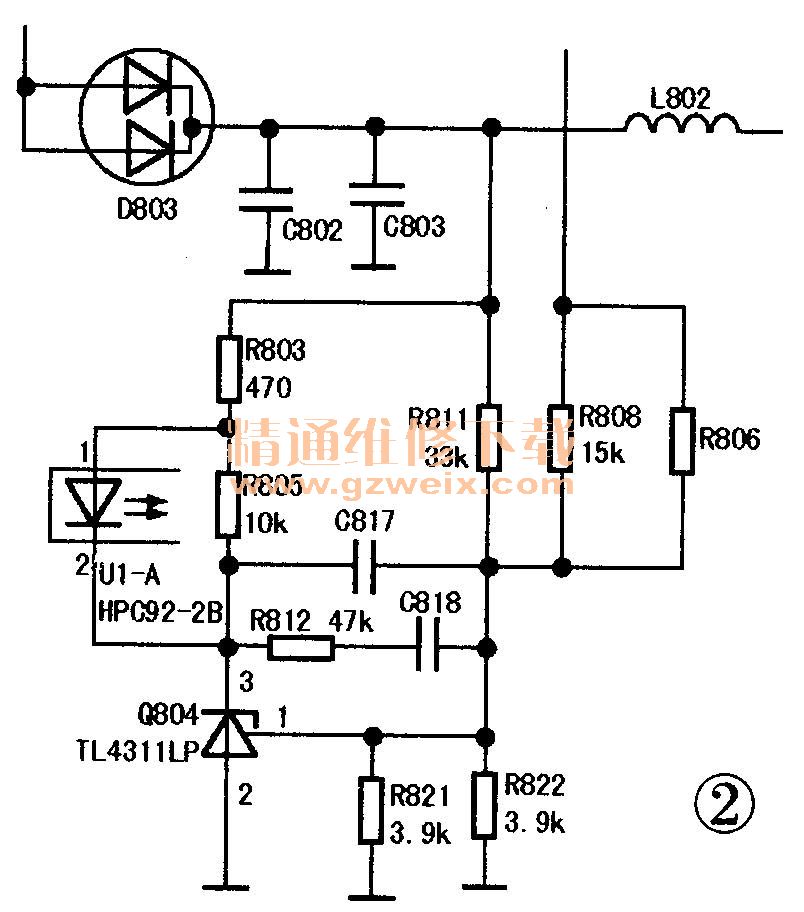

    分析检修：首先给电源板P802加2.2V的强制开机电压，但开机瞬间输出电压正常，几秒后电压又降到0.4V左右，但5V电压输出正常，说明电路待机电压工作正常，故障在12V与24V稳压电路。稳压电路是通过R811、R808取样，得到24V和12V电压，然后将取样的信号通过U1控制U5的②脚来调节U5的P5脚输出的脉冲宽度，从而调节T801的输出，经查发现Q804有问题，更换Q804后故障排除，电路见图2。

    故障现象3:开机无电压输出。

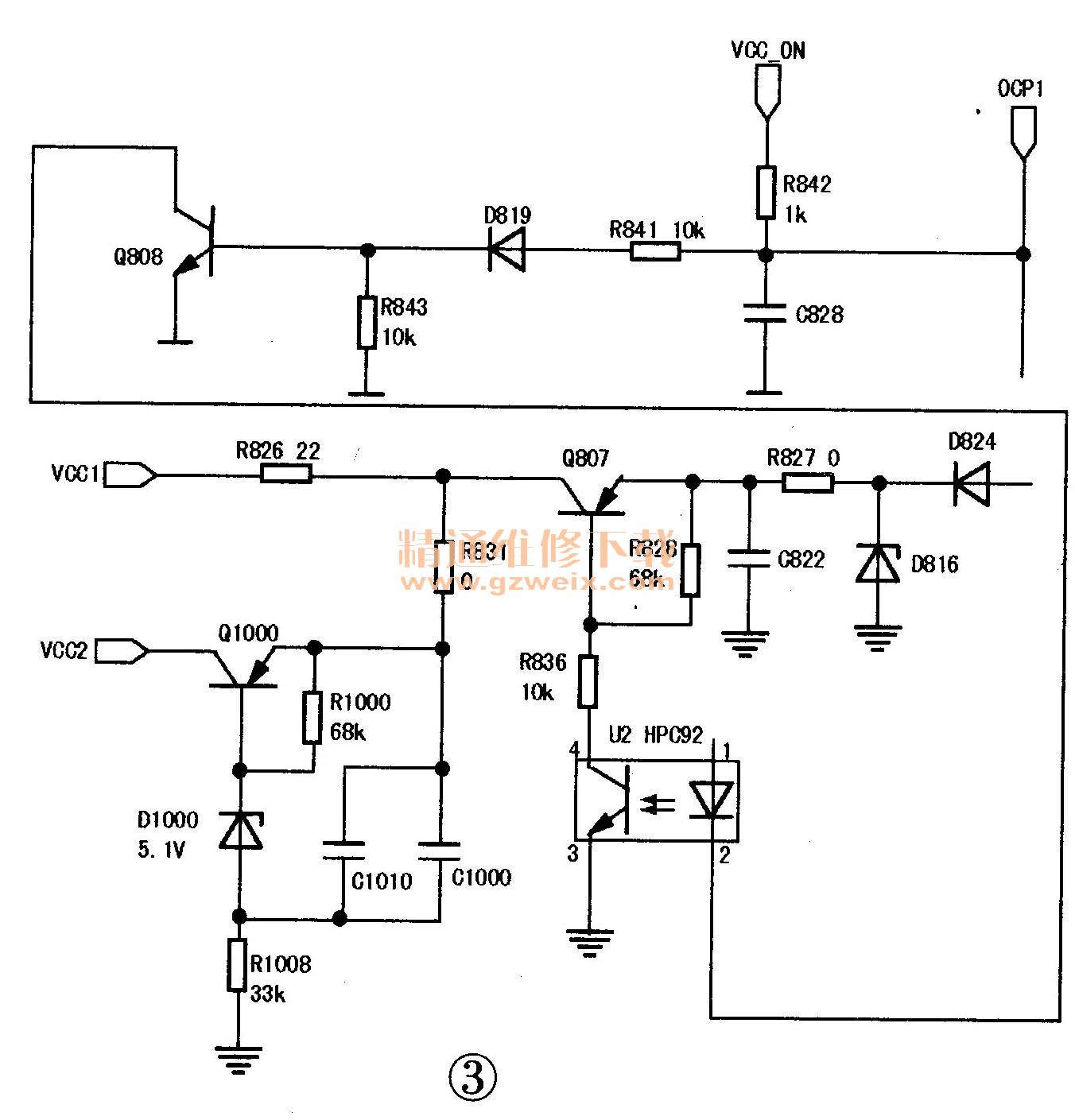

    分析检修：首先给电源板的P802加2.2V的强制开机电压后，测得5V待机电压正常，无12V与24V电压输出，说明故障在PFC电路或电源的PWM部分以及过流过压保护部分。于是测量VCC的15V是否正常来判断具体故障部位，经测量Q807的发射极有13V电压，而集电极无13V电压输出，说明U2没有得到开机控制信号，于是断开D820再测，故障依旧，因此排除过流和过压保护问题，问题出在开机信号没起作用。经查发现R842开路（所以没将开机信号送到Q808上），更换R842后开机，故障排除，电路见图3。

    故障现象4：无12V与24V电压输出。

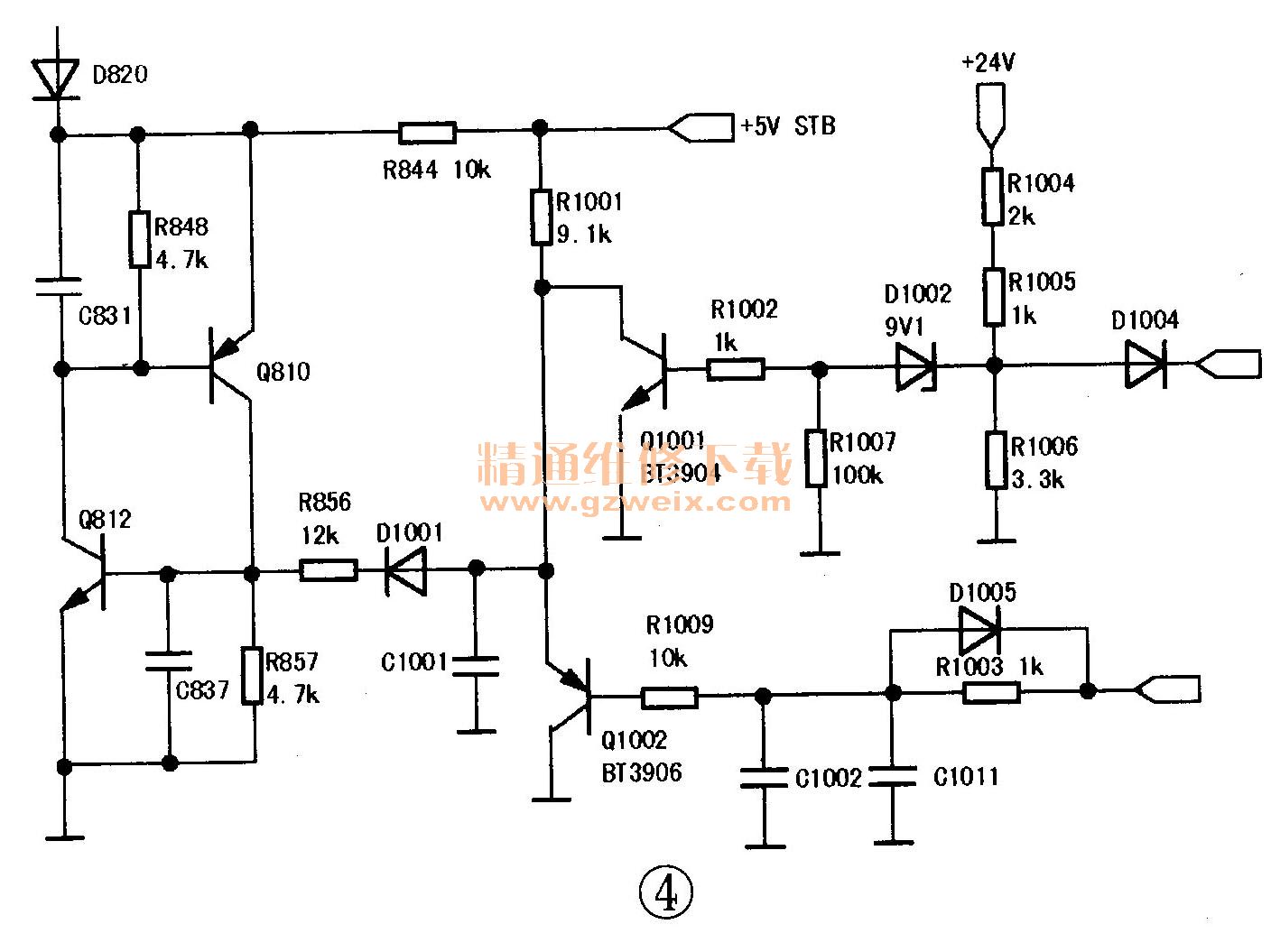

    分析检修：首先给电源板P802加2.2V的强制开机电压，仍无12V与24V电压输出，但5V待机电压正常。断开D820后测得VCC电压有13V， PFC电压正常，由此可判断故障在保护电路。于是测量D820负极的接地电阻，发现阻值变小，测量保护电路时发现Q812短路损坏，更换Q812后故障排除，电路见图4。

    故障现象5:测5V电压输出为4V，而且不稳定12V、24V无电压输出。

    分析检修：根据故障现象首先测量电路中D810300V直流电压，正常；再测量U4的VDD电压为11V左右且不稳，该电压正常为13V，说明问题在VDD电压的供电部分。经查T803的绕组④脚有电压输出，但D822没有电压，测量R847发现其阻值为无穷大，呈开路状态，更换该限流电阻后故障排除，电路见图5。

    故障现象6：开机烧保险。
    分析检修：开机保险烧断，说明电路存在短路或击穿现象。测量整流电路时发现开关管Q801击穿对地短路，仔细检查其他元件并未发现短路损坏。于是更换场效应管Q801后开机，测得5V电压有输出，但12V、24V电压输出为0V，怀疑PFC电路不正常。经查PFC输出电压为320V左右，说明PFC电路没有工作，问题在其外围电路。继续检查发现U6的④脚对地电阻不正常，仔细检查发现电阻R869开路，更换该电阻后故障排除，电路见图6。分析发现R869开路造成U6的过流保护电路工作，U6停止输出，从而造成PFC电压输出异常。
