TCL液晶彩电ON37A电源板电路常见故障分析及检修

来源：本站整理作者：佚名 2013-12-24 09:36:27

故障现象7:12V与24V输出电压低，且不稳定。

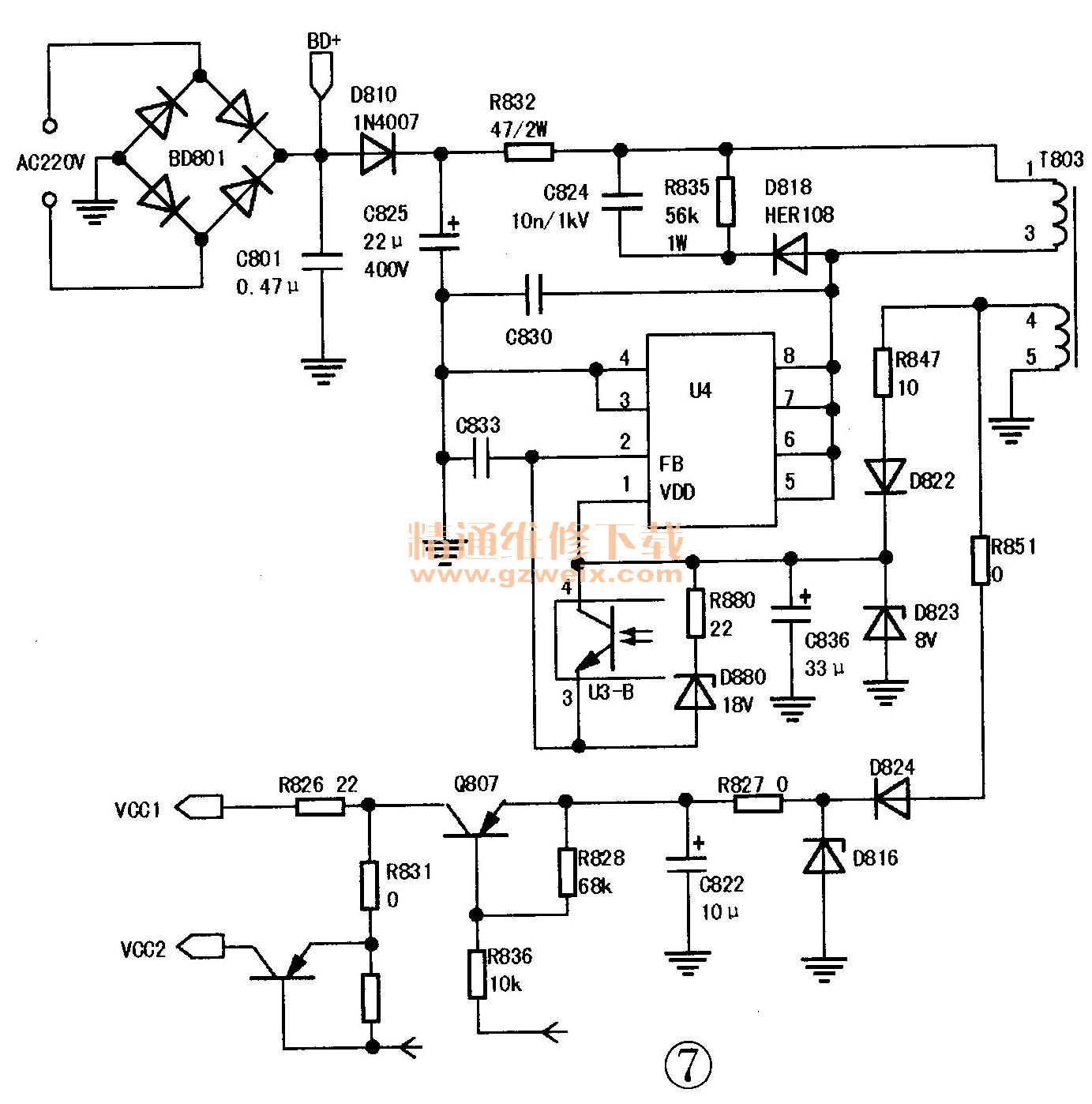

分析检修：开机测得5V电压正常，但12V与24V电压低（在19V左右），且不稳定。因此首先测量PFC电路，发现PFC电压也在不稳定，测量发现VCC所需的15V电压也不稳定，5V电压的产生是通过15V经变压器T803的④脚流出的，因5V输出电压正常，所以重点检查15V电压形成电路。经查没有发现异常，断开15V的负载后测得15V输出电压稳定，于是怀疑是前端电路出现故障从而造成带不动负载。检查前端电路也没发现异常，接上断开的15V供电后发现，经过直流桥椎后的300V在经过D810的二次整流后，电压有波动。换新D810后试机，电压恢复正常，电路见图7。
