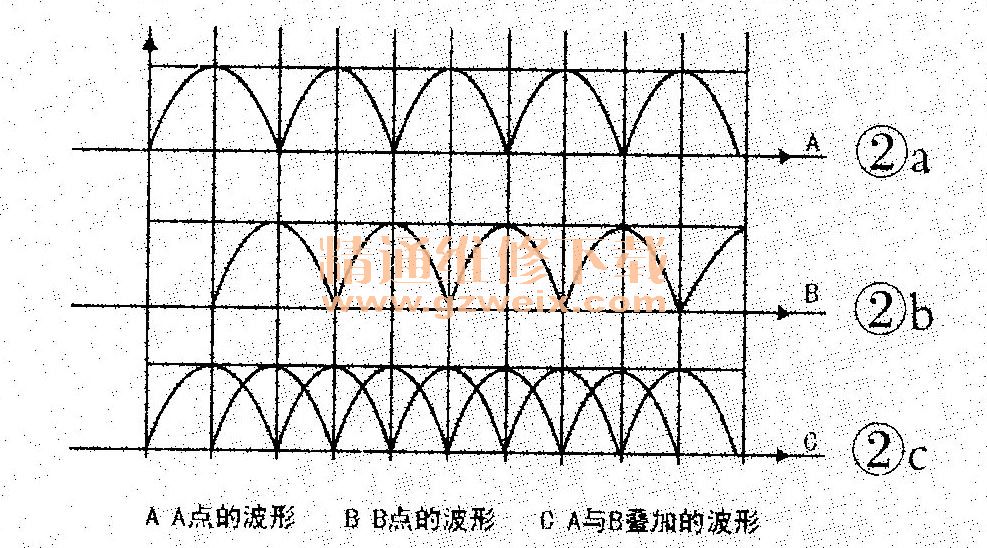

正常使用的晶电视机突然损坏，多数发生在开机的瞬间。液晶电视机PFC电感线圈并联的二极管D1，就是在开机瞬间对PFC电路及后续电源电路的保护，一是对PFC电感线圈电流分流，减少自感电势，保护PFC电路中的开关管Q、二是在开机瞬间创造一个平滑稳定的启动电压，给下一级电路论定工作创造务件（原理见图1）PFC前级的滤波电容很小，输入的是I00HZ正向弧形脉冲电流，波形如图2a。在PFC电感线圈并联二极管D1，等于给输入电流分支两路：一路经电感线圈L移相90°,再通过续流二极管F2加到滤波电容C2；一路经二极管D1直接加到滤波电容C2对移相后电流加以补偿，使其电压稳定平滑，其波形如图2b、2c所不。



    其实，我们还可以用通俗的方法加以解释，如继电器线圈并联的二极管（见图3），是在继电器触点断开的瞬间保护驱动管，其二极管的接法与PFC保护二极管D2的接法相反，所以，PFC电感线圈并联的二极管D2的作用是在开机的瞬间保护PFC开关管Q的，这也与逻辑相符。
