在家电软故障中，对于温度的敏感性，大多数情况下都是电器怕“热”，如工作一段时间后时好时坏或自动关机保护等。最近，笔者却遇见夏普液晶彩电怕“冷”的故障，现将其具体情况及排除方法写出来，以供维修同行参考。
    一台夏普46Z660A型液晶彩电，当气候变冷时启动困难，且越冷就越难启动，一旦启动有时连续几小时都正常，有时十几分钟或半小时左右就自动关机，关机后立即开机又可正常收看，但能正常收看的时间难以预料。
    由于故障出现的不确定性，给故障部位的判断带来很大困难。仔细询问用户，该机最初的故障现象是：在正常收看过程中不定期自动关机，关机后操作面板电源指示灯也熄灭，立即重新开机又可正常收看，但正常收看时间不确定。开始出现这种情况还不频繁，后来就很频繁了，无法收看，请人维修后自动关机现象很少出现，基本上能收看，但每次开机必须将电视机电源插头连续插拔两次，在第二次插上插头后，伴随着继电器“滴答”一声的出现，才能正常启动收看，就这样用了好几个月，而到了冬季，就出现上述怕“冷”现象。根据这种情况分析判断，问题应是电源部分存在某些隐性故障。
    开盖检查，发现与开关电源启动电路有关的各元器件均正常，待电视机故障出现时检测电源板送给主板的12脚排插PD各脚电压，发现供电①脚～④脚为0V（正常应为13V），⑩脚（PS-ON）与11脚（BU5V）间被人为地加了一只1kΩ电阻，也就意味着被人为地强制开机，测⑩脚电压为4.5V;⑧脚待机电压为5V，均正常。试取掉被人为加上去的1kΩ电阻，恢复原样开机电路状态，发现无论插拔多少次电源插头都无法启动，测量PD插排插①脚戒刃脚电压始终为 0V，按下操作面板“待机／开机”键时⑩脚开机电压为3.2V高电平，但无法维持，只要一放开“待机／开机”键，该脚电压就降为0V，所以前维修者想加这只1kΩ的电阻强制开机解决问题。这种情况似乎与主板CPU开机控制电路有关，然而仔细分析，在加了一只电阻强制开机后，为何还要连续两次插拔电源插头才能启动呢？说明问题还应该在电源部分。
    根据上面的试验和检测情况分析判断，故障应与电源的带负载能力有很大关系，而液晶彩电开关电源的PFC电路决定其带负载能力。按上述办法操作该机，启动后检测开关电源PFC电路的输出电压为312V，该电路未工作，通常会造成电源带负载能力差，这就是造成上述故障的真正原因。图1为根据实物绘出的该机型开关电源PFC电原理图，可供维修时参考。

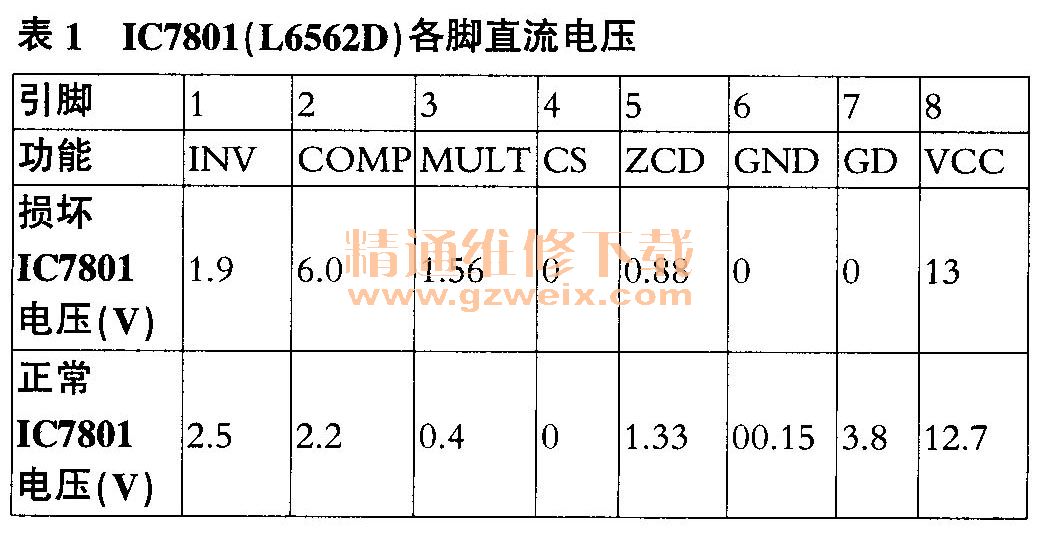

    从图1中可看出，该PFC电路以IC7801（L6562D ）为核心构成功率因数校正电路。首先，测试图中Q7808，Q7805、Q7807、Q7804、D7810、D7811、D7804、D7807、D7804、C7816、 C7820～C7822、 C7824、 L7801等各关键元件均正常，为了迅速找到故障点，用万用表测量IC7801（L6562D）各脚直流电压如表1所示。



    可以看出，该芯片没有激励输出，测其各脚外围元件均正常，试更换IC7801（L6562D）后，只要插上电源插头，电视机就能正常启动收看，此时测量开关电源PFC电路的输出端电压，即C7820、C7821两端电压为404V，说明PFC电路已正常工作。经过一段时间的使用，用户反馈再未出现前述异常现象，该机怕“冷”的故障被彻底排除。实测IC7801（L6562D）正常工作时的直流电压亦见表1，可供维修时参考。
