在我们的修理中，行输出变压器（以下简称“行变”）的代换都不知经历了多少，但最省事的要数长虹电视机，只要找到相同的型号直接换上去就可以了，如BSC62J、BSC68N、BSC67P等等，一般都不用考虑其弓I脚通断或者引脚功能。然而，几天前的一次修理却让我因为这个经验而上当了。
    上门修理一台电视机，用户称机内闪光有爆裂声，开始我以为是高压帽打火，这种故障在我们西南地区很常见。开机观察，发现根本不是我所预料的高压帽打火，而是行变的高压包部分对磁芯打火，开机瞬间特别厉害，“啪啪”的巨大声响，闪动耀眼的弧光，让人胆战心惊，必须更换整个行变！
    这是一台长虹PF29008型高清彩电，其行变型号是BSC68Z。刚好店里有一张八成新的主板上有这种型号的行变，心中大喜。立刻取来换上，以为大功告成，可开机后就在高压刚建立时，猛听得“砰”的一声，同时伴有一股焦臭味，赶紧关机。经检查，发现场供电滤波电容C452（100μF/63V）炸裂、电阻R406（22Ω）烧焦。看来新换上的行变有问题，因为原来的行变虽然打火，但开机后伴音、图像都有。

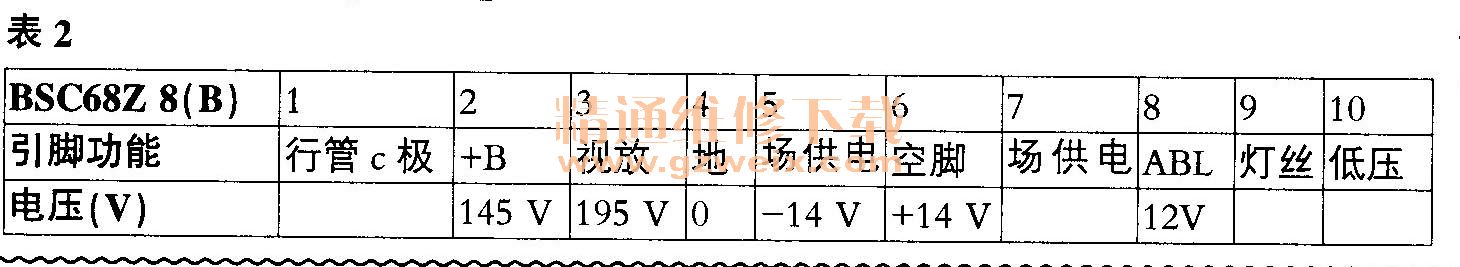

    经仔细对比，原机行变为BSC68Z，在68Z下面还印有“68H3”字样，根据电路板上的标识，其引脚功能见表1，它对应的场块是TDA8350Q。再看新换上的BSC68Z，在68Z下面印的则是8（B）的字样，参照其所在的电路板得知其引脚功能见表2，它对应的场块是TDA4864。这两只行变最大的区别在⑤脚，一个是45V，另一个则是－14V，难道产生－14V电压的正极性行脉冲经正向整流后的电压会让耐压63V的电容炸裂？答案是肯定的，因为断开场电路测量其电压已高达80V以上，详细介绍请查阅《家电维修》2012年8期李洪臣先生的文章《彩行＋15V和－15V引脚互换，会导致整流后的直流电压升高数倍）），这里不再赘述。找到了原因，接下来处理就轻车熟路了。购一只同型号的行变更换当然最好，可这两只行变只是其中的⑤脚功能不同，于是决定通过加绕一个45V的绕组来解决。割断⑤脚与电路板的连接，将新绕组与原来的45V整流二极管相连，再将R406、C452一一更换。因不知新绕组接入的极性是否正确，故先将C452换成100VLF/100V电容，以免再次被损坏。经实验，在行变磁芯上绕制8匝获得的电压为44.6V（空载56V），开机光栅出现，但场幅和场线性都不好，看来高压损坏的不只是R406和C452，场块N400（TDA8350Q）也连带损坏了。更换TDA8350Q后开机，光栅正常，接上信号，图像伴音也正常。经试机两小时，一切正常，修理宣告结束。



    小结：写下此文的目的在于提醒同行，当你遇到长虹BSC68Z行变时不要重蹈我的覆辙。同时也告诫我们，在修理中，须时时小心仔细，不可想当然草率行事！
    编后：行变型号中带有后缀，就是另一种行输出。行变替换时要考虑引脚功能，在家电杂志前几年的资料中刊发了许多有关长虹行变引脚功能的资料，大家可以收集一下，以备维修时使用。
