创佳液晶及CRT彩电检修经验
来源:本站整理  作者:佚名  2014-07-19 09:06:46

    一、创维32英寸LED液晶电视
    创佳32英寸LED液晶电视采用电源、数字、恒流三合一板,这两年经常维修的型号多为:32HME8000R33、32HDE3000V7、Cnc-3255HH。
    1. 32HME8000R33型液晶电视易发故障及故障元件
   (1)电源板
    该机电源板号为ER966S-64240-PO2,输出+12V直流电压。
    易发故障:+12V电压为0V。
    故障原因:+300V整流二极管击穿、C101,C102容量降低,顶部鼓包。检查发现,+300V整流管管脚焊盘处有焦蝴现象,附近线路板颜色发黄,更换时需采用电流大于3A、耐压大于600V的快恢复二极管才能彻底根治。+300V滤波电容需换用耐高温、容量大于80μF、耐压大于400V的优质电解电容。该机电源实物图如图1所示。

   (2)数字板
    本机数字板板号是DO-MST6M182-V6.0(L35)。
    易发故障:实际维修中,有5台同型号机器出现不开机故障,电源板+12V输出正常,主板没有输出开机电压。

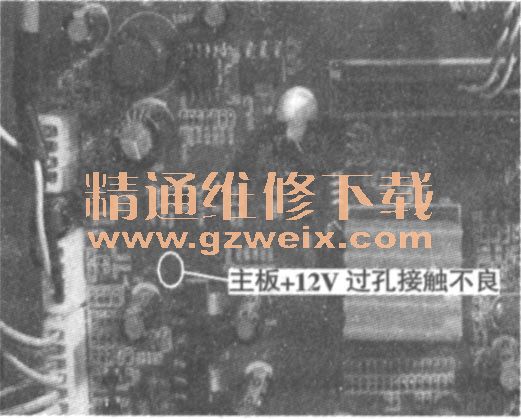

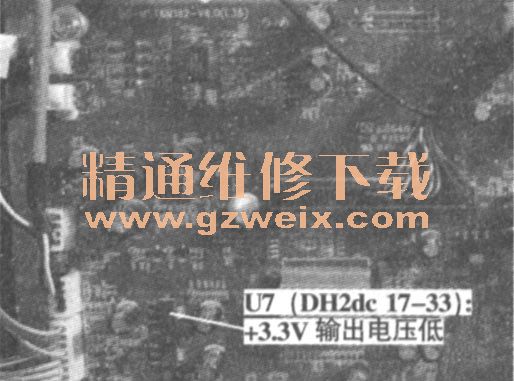

    故障原因:一是U7(DH2dc 17-33):+3.3V输出电压低,实际测量在0.8V~1.3V之间波动,更换U7即可;二是主板++12V过孔接触不良,飞线连接即可。如图2、图3所示。



    2. 32HDE3000V7型液晶电视易发故障及故障元件
    32HDE3000V7型液晶电视(板号:090-590754-21)工作半个小时左右即出现类似屏自检的故障现象。故障持续2~4分钟后就自动关机,此时按待机键可以开机,但工作的时间缩短,再开机还可正常收看,正常工作的时间再次缩短。
    检修时考虑到能够正常开机,在故障出现后再开机还可以正常收看,说明Flash程序应该是正常的,不用刷机。故障发生后测量电源+12V,U104(+2.2V)、U103、U701(+3.3V)均正常。根据二次开机出现故障的时间缩短,猜测应是某元件受热后性能变差而导致上述故障。拆开机壳,开机试验,连续收看几个小时,故障现象不再出现,说明确实是某元件受热后性能变差造成的。再次合上机壳,故障在工作半小时后再次出现。检查发现上屏线的一端有松动迹象,插紧粘牢,故障不变。检修中无意间触碰到CPU散热片,感觉温度很高,试用酒精棉球夹在散热片上给CPU降温,故障依然。用烧热的烙铁给怀疑的元件加温,当烙铁碰触到CPU左边一个60脚的集成块时(型号:IT6633E-P,位号:U300),故障现象立刻出现,怀疑该集成块热稳定性不好。试在该集成块的正面粘上一块大小合适的散热片,并合上机壳试验,故障不再出现。连续试机几天,一直正常。
    在这之后,又接修了几台同型号故障现象相同的机器,都是在U300上面加散热片解决的。该机板子实物图如图4所示。

    3.Cnc-3255HH机型易发故障及故障元件。
    Cnc-3255HH型机与32HDE3000V7在电路上基本相同,没有太大的区别。前者逻辑板是条形的,在液晶屏的下方;后者逻辑板在屏背面,如图5所示。

    易发故障:自动关机(正常工作1小时左右)
    故障元件:集成块IT6633E-P热稳定性不良。
    解决办法:在IT6633E-P上面加适当大小散热片,以不影响周边元器件、不影响上机壳为准。在该机一体板的下面有个固定铁片,为拓展加散热片的空间,需要对此进行加工处理。
    小结:Cnc -3255HH与32HDE3000V7型机相比,虽然发生的故障现象不同,但导致故障的元件却相同,都是因为IT6633E-P热稳定性不良所致。在IT6633E-P上面加散热片,排除了因其热稳定性不良而导致的两种故障,用这样的方法解决了经销商售出的多台彩电发生的自动关机的问题,看来这也是该机的通病。写到这里,心生烦闷,虽然故障排除了,但却不知道IT6633E-P的作用,由于种种原因一直也没有得到关于集成电路IT6633E-P的功用和技术资料。
