一台松下P46GT20C型等离子电视，开机后很快保护关机，红灯闪10下。重新开机，故障依旧。
    故障分析：1．按维修手册提示：红灯闪10下，可能故障的板件有：A板（主板）、P板、SC板、SS板。2．红灯闪10下与下列电源电压有关：-3.3V、-5V、-9V、F15V、调谐器电源，LED8V、 FRC3.3V、 MIH03.3V。3．在实际检修中遇到的故障情况是：A板不良，SS板内的5V电源到地短路，SU或SD板不良，给V板（遥控板）内3D眼镜供电的5V电源到地短路，D板（逻辑板）内的C9036、D9110不良，排线接触不良。
    检修方法：该机有A板和D板，松下的PDP电视在判断故障中可以把A板拆掉（拔掉D5、P6、P7排线），让D板带动全机的P板、SC板、SS板开机。如果拆掉A板后可以开机（屏幕出现较亮的蓝屏），SC板和SS板内的LED绿灯亮，不再保护关机红灯闪10下，就可以判定故障在A板。
    需要注意的是，松下PDP电视的电源开关位置有两种类型：第一种是电源开关的位置在前面板上，第二种电源开关的位置在A板上（位于电视机左侧面）。第一种电源开关的两根引线是插在P板的P34插座上，当拆下A板后，按下面板上的电源开关，D板就可以控制全机正常启动；第二种位置的电源开关，当拆下A板的同时，电源开关也同时拆下来了，所以在拆下A板的同时要在P板的P34插座上外接一个电源开关，以代替A板的电源开关。接通外接的电源开关时，D板就可以控制全机开机（屏幕出现白屏）。在松下各种机型的电源板（P板）上，都有一个P34插座，用于连接电源开关，对于电源开关在A板上的机型来说，P板上的P34插座是空着的，在维修时就可以将外接的电源开关插在这个空着的P34的插座上。
    在维修中判断故障是否在A板时，也可以仅拔掉D5排线，其他排线保持原状不动，通电后接通A板上的电源开关，如果开机后出现全白屏幕，也说明D板正常，故障在A板。
    如果怀疑故障在P板，可以把P板从整机上拆下来，让P板单独工作，其设置的方法是：在P7的①脚与⑤脚间接一只1kΩ电阻代替A板发出的电源打开指令；在P7的①脚和④脚间接一只1kΩ电阻，代替D板发出的屏打开指令；在P34的①、③脚间接一个开关，代替A板上的电源开关；在P2的插座上接一只100W灯泡作为VSUS电源的假负载；在P9插座上接入220V电源，然后接通电源开关。P板正常时就会听到电源继电器吸合的动作声，灯泡发光，此时测量P板输出的VSUS电压、VDA电压、P15V电压、F15V电压、SOUND15V、 STB5V电压应当全部正常，否则P板有故障。本例中，把P板拆下后单独通电时P板完全正常。
    本例中，当仅拔掉D5排线开机时，仍然灯闪10下保护关机。拔掉D5、P6、P7排线，在P34插座外接一个电源开关，接通开关后仍然灯闪10下，这说明故障与A板无关，故障在D板。

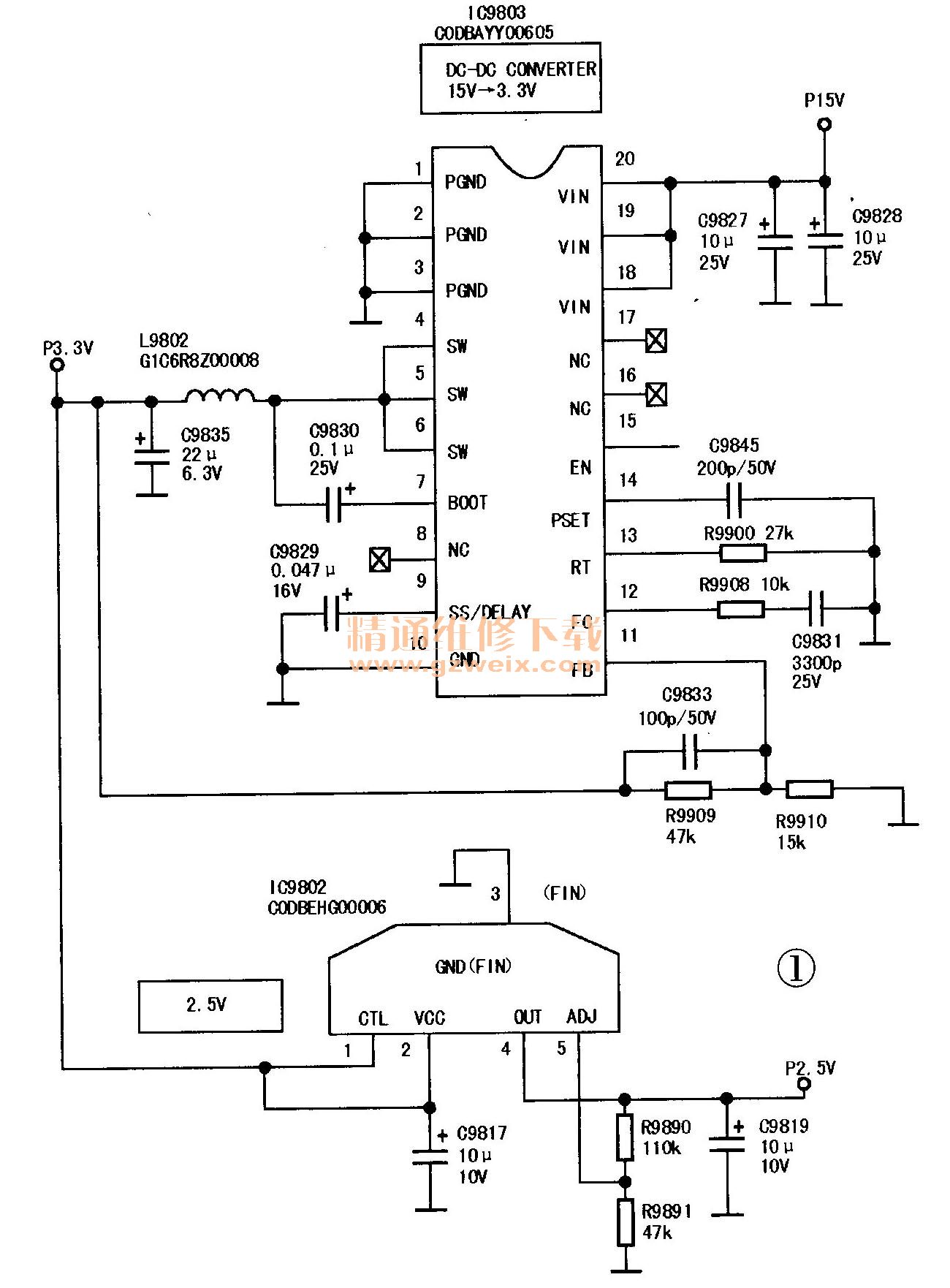

    细看D板线路图，有4块DC-DC变换电源块，用于把P15V电源变换成P5V、P3.3V、P2.5V、P1.2V。在开机后电源还没有保护前的3秒时间内，快速测量上述4路电源电压，发现P3.3V电源电压没有输出，其余3路电源电压输出正常。测量P3.3V电源输出点C9835到地的电阻为0Ω，说明故障点在P3.3V电源（见图1）。

    为判断故障部位，把L9802断开，测量C9835到地仍然是0Ω，而IC9803的⑤脚到地正常，说明是P3.3V电源的负载有短路。拆下C9835、C9817，故障不变。

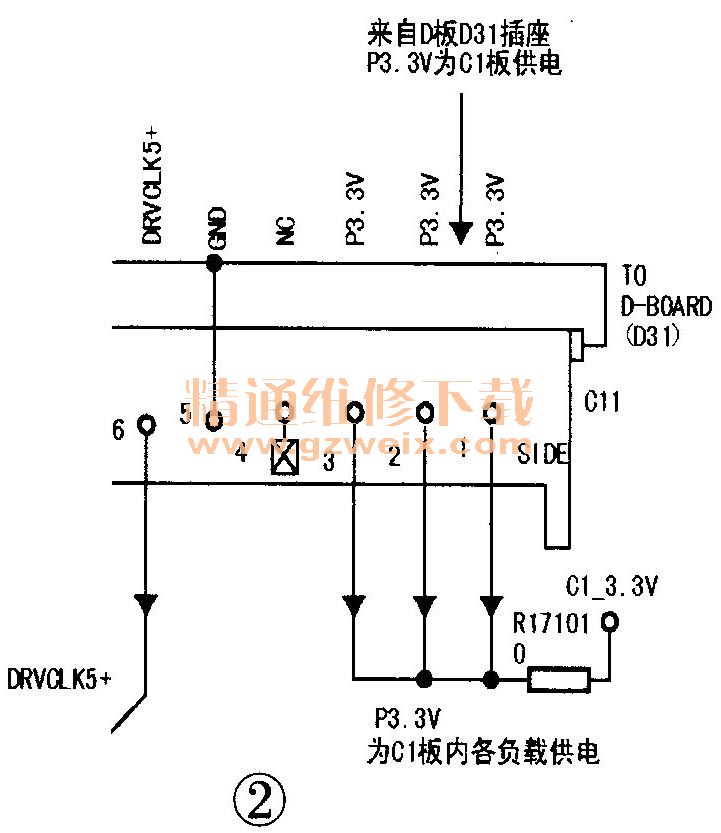

    因为P3.3V电源给D板内全部的IC供电，每个IC的P3.3V电源引脚到地都有一小电容退耦，因此，小电容数量很多，需要一个一个地拆掉，然后看C9835到地短路是否消除。另外，P3.3V电源还给SC板、C1板（见图2）， C2板（见图3 ），PDP屏幕底部的每个软排线供电，以上这些板件要一个一个地断开，同时检测P3.3V电源C9835到地的短路是否消除。笔者先拔掉SC板的SC20排线，然后检测D板C9835到地电阻，发现仍然是短路，说明故障与SC板无关。拔掉D31排线，故障不变；拔掉D32排线时，发现C9835到地不再短路，说明故障与D32排线所接的负载C2板有关。



    D板产生P3.3V电源，分成两路从D31、D32输出，分别为C1板和C2板供电（见图4）。在C1板与C2板之间，又经过C10～C20排线，把两路P3.3V电源再次汇合连通。这样可保证当D31、D32任一排线接触不良时，C1、C2板仍有P3.3V电源供电（称为电路设计上的冗余）。

    C2板引起3.3V短路，怀疑C2板及C2板所接屏底的软排线是故障所在。但因为C1板与C2板之间有C10～C20排线相连，因此要注意检查这根排线是否有问题。恢复D板与C1板、D板与C2板之间的排线D31、D32，发现当拆下C10～C20排线时，D板内C9835电容到地的短路现象消失，这说明有两种可能：一是C10～C20排线与C1板、C2板对位接触有问题，二是C1板P3.3V负载有短路。
    解决方法：反复对位C1板、C2板之间的排线C10～C20，同时检测D板内C9835到地阻值，发现短路现象消失。开机，机器恢复正常。
    提醒维修同行：在遇到P46GT20C型等离子电视红灯闪10下故障时，要注意检查、重新连接排线。
