改动电路修无伴音故障
来源:本站整理  作者:佚名  2014-08-15 10:14:59

    一台20英寸翻新彩电,采用超级芯片TMPA8873CSCNG6PR6,在接收电视节目时伴音正常,但从AV插座输入音频信号时无伴音。

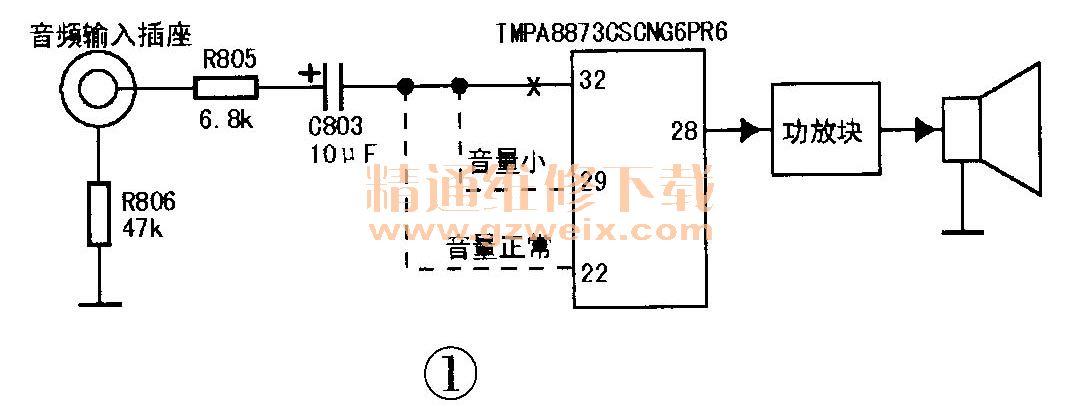

    分析检修:从AV插座输入的音频信号流程如下(如图1所示):音频信号经音频插座送入,先经电阻R805和R806分压,再通过C803送到超级芯片的32脚。经IC内部控制后,从28脚输出,送往伴音功放块,放大后推动喇叭发声。通过试验,如将C803负极改接到29脚,伴音正常,但音量较小;改接到22脚时,音量正常。该芯片22脚是外接伴音1输入端,此机未用;32脚是外接伴音2输入端,为什么改接在22脚时,伴音正常,而从32脚输入时无伴音呢?笔者认为这可能是32脚内伴音电路损坏。

    笔者最后将C803负极改接到超级芯片的22脚,无伴音故障排除。后来,笔者又遇到几台这类组装彩电AV输入无声故障,均按此法改动,效果较好。
