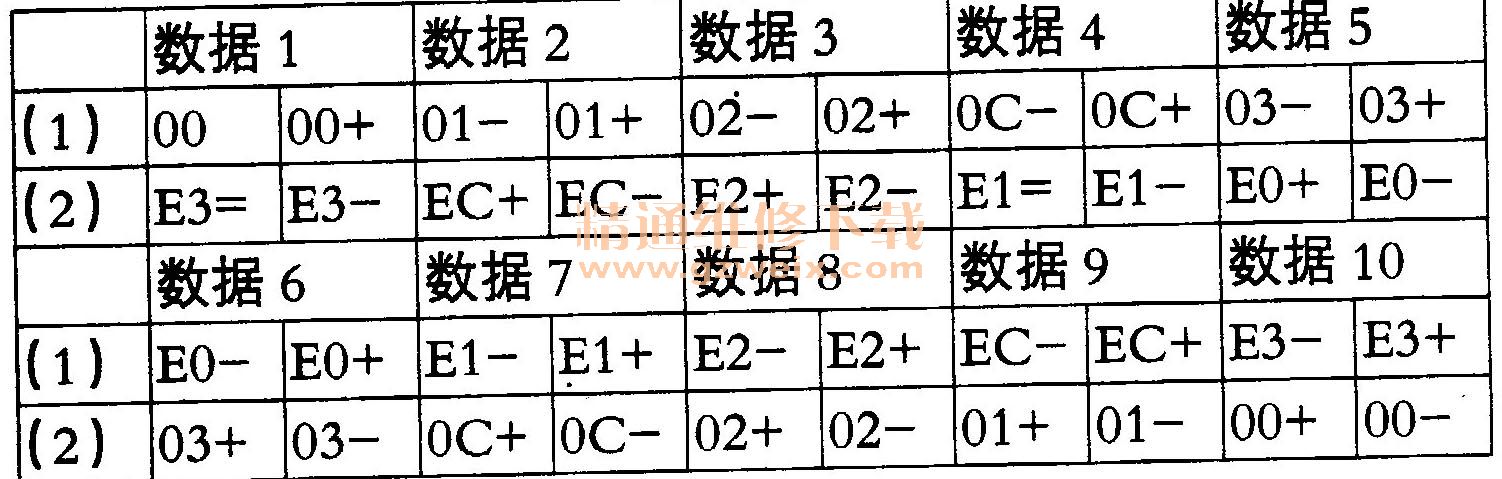

双8Bit（位）屏线的顺序是：数据00、数据01、数据02、时钟0C、数据03、数据EO、数据E1、数据E2、时钟EC、数据E3。

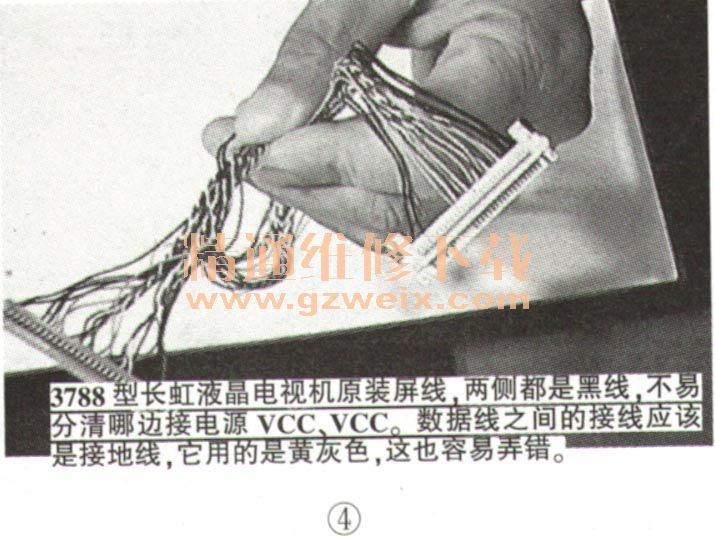

  关于屏线，一般情况下，屏线分成四组，即是6单，有4组蓝白双绞线；8单，有5组蓝白双绞线；言双，有8组蓝自双绞线；8双，有10组蓝白双绞线。其中，每组里又有两种排列方式，但是有的屏不一定符合这个规律。现在市场上的屏线，一般都用红线表示接屏电压VCC 、黑线接GND地线，但是我遇到的这只屏线把我弄糊涂了，它的屏电压进线也用的黑线，如图4所示。

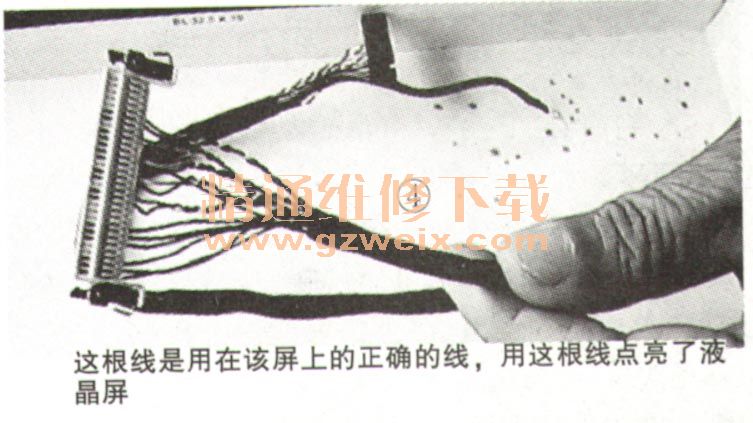

    在我买的11根屏线套件里，终于找到一根能用的，屏电压进线在左边的线，如图5所示。它符合5组双绞线，最终试验成功。

    在改装中，做了一根电源到高压板的连接线，也做了一根驱动板到高压板的线。驱动板到高压板线由4根线组成：一根接adj / 、另一根接on/off，还有两根接地线。因驱动板原来设计的两根12V输出电线不用（原来这台机器是由8根管子组成的，而且高压板也是好的，高压板输入是24V），改接电源板上的5根24V电压线、5根地线（在高压板上有标注的连接方法，不能弄错），把电源板上的5VSB接脚和ON/OFF短接，保持开机状态（因为这种主板没有设计待机状态）。其实这种主板很省电的，我的改装电视机耗电只有60W～70W。
    我前段时间还安装了几台22英寸的液晶电视机，也是利用差不多的主板安装的。安装这种电视机觉得比CRT电视机好弄，只要设置正确，没有什么要调试的，图像清晰，声音圆润。

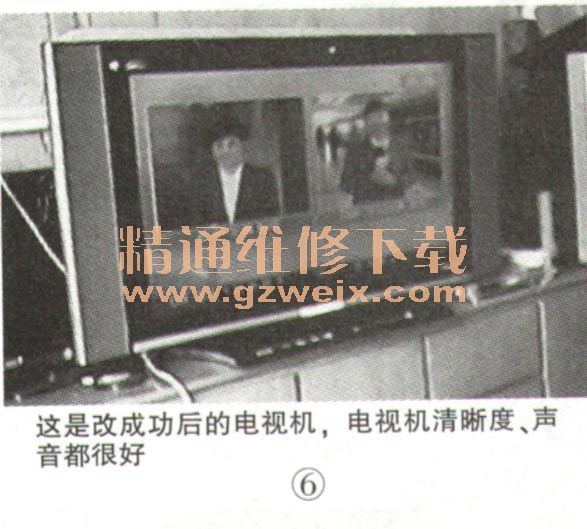

    遥控接收器可以利用原来位置，接线的长度也正好，我用双面胶安装在原来位置，很方便。外接开关在后盖开一个长方形的小孔，小的开关板用自攻螺丝固定在外壳下面边框上，正面也不难看，这样比它原来设计都好，它原来是固定在后盖上，原来后盖上和主板连接的东西很多，有AV插口，有电源开关，我改装后，比原来简单，实用。改成后的效果如图6所示。
