松下L32X15C型液晶彩电电源板电路分析与维修(下)
来源:本站整理  作者:佚名  2014-10-18 08:37:18

    P2是电源板与主板的连接插座。正常工作时,P2的20、22、23脚输出STBY6V待机电源电压,只要市电电压高于100V,电视机电源插头一插上220V电源,STBY6V就从P2输出到主板,主板内部的微处理器开始工作,可以随时接收入用户的开机指令。STBY6V同时经主板转换。面板上的电源开关闭合升把STBY6V电压加到P2的③脚(电源继电器)接通,为电源开机光耦PC7701内部发光管供电。
    当用户用遥控器或机器面板按键发出开机指令时,主板发出的开机高电平指令,经P2的⑤脚加到Q7604的b极,该管导通→PC7701内部发光管导通。光敏三极管导通→其c极输出低电平→经R7705加到电源继电器控制开关管Q7701的b极→来自待机电源的14.6V电源电压经Q7701的极输出→分别加到继电器控制Q7705和Q7706的b极”这两个开关管导通升Q7706导通把防浪涌继电器RL7103吸合什把保险电阻CF7101短路防止长时间开机时消耗电能(插上电源后微处理器还没有发出电源接通的指令时,Q7706截止,RL7103不吸合,220V电源是经过保险电阻CF7101的限流后进入电视机的电源板的,以此减小开机时的冲击电流)→当Q7705导通时,主电源继电器RL7101、RL7102吸合→把市电220V电源加到PFC电路的整流桥。

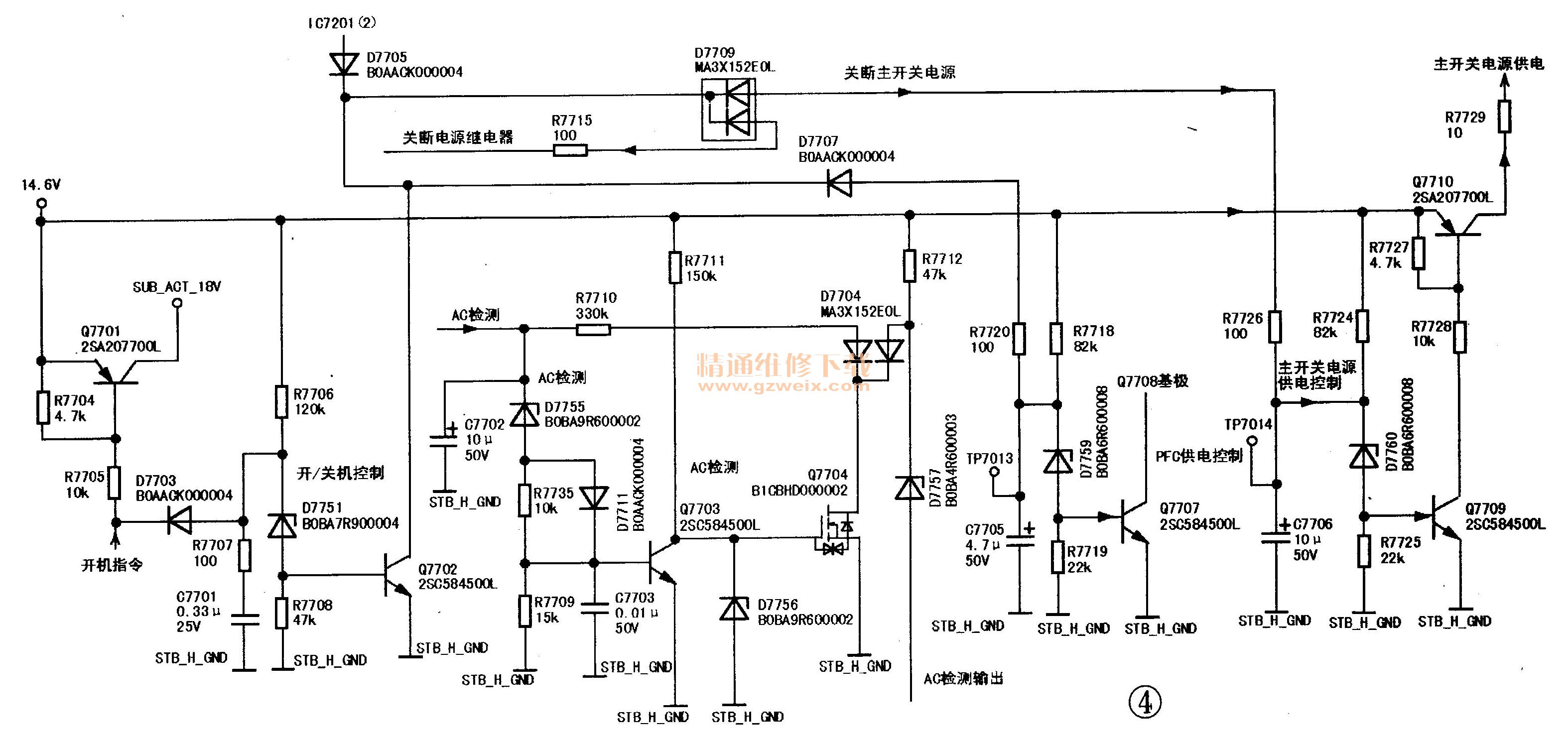

    开机时,PC7701导通→光敏管c极输出开机的低电平指令接入D7703负端,经D7703、D7751使Q7702基极电平拉低而截止,Q7702 c极输出高电平叶该高电平开机指令分成以下4路输出(见图4),分别去开启相关电源电路工作:

    1.高电平加到D7705负极,该管截止,使PFC校正电路IC7201的②脚完全由内部电路控制,内部电路开始工作。
    2,高电平加到D7707的负极,D7707截止,来自待机电源的14.6V电压,经R7718把6V稳压管D7759击穿导通→Q7707导通→Q7708导通→为PFC振荡芯片IC7201的⑧脚供电,PFC电路开始工作。
    3.高电平加到双二极管D7709的负极,上二极管截止,来自待机电源的14.6V电压经R7724加到6V稳压管D7760的负极,该管击穿导通→Q7709导通→Q7710导通。把14.6V电源加到12V/17V开关电源芯片的电源端②脚。
    4.从D7709内部的下二极管正极输出高电平,击穿6V稳压管D7758→D7758导通→Q7706导通→RL7103吸合。把限流保险电阻CF7101短路,防止长时间耗电。
    电视机插上电源但处于待机状态时,加到上图中D7703负极的是高电平,D7703截止,此时来自待机电源电路的14.6V电压经R7706加到7V稳压管D7751的负极,该管击穿导通,从正极输出高电平加到Q7702的b极,该管导通,其c极电压为0V,该低电平分四路输出去关断相关的电源电路:
    1.经D7707、R7220、D7759→Q7707截止→Q7708截止。切断PFC振荡芯片的供电,PFC电路停止工作。
    2.D7705把低电平加到PFC振荡芯片IC7201的②脚,使IC7201关断驱动输出。
    3.经双二极管D7709的上管,把低电平经R7726、D7760→Q7709截止→Q7710截止什切断12V/17V开关电源振荡芯片IC7301的供电→12V/17V电源关断。
    4.经双二极管D7709的下管,把低电平经R7715、D7758→Q7706的b极→Q7706截止→防浪涌继电器断开→保险电阻CF7101接入220V供电回路中,防止交流电源过流。

    七、电源板的单独通电模式与维修实例
    当电视机发生故障不能开机或开机保护时,有可能是主板不良、电源板不良、屏不良,为了判断清楚故障在哪一块电路板内,最有效的方法就是把电源板从整机上拆下来,单独检修电源板。给电源板接上220V电源,接上开机控制电压,看电源板是否能够正常工作,电源是否能输出各路电源电压。松下LCD电视机电源板单独工作模式的设置方法是:把P2的20脚输出的STBY6V短接到P2的③脚(电源继电器吸合控制输入端),同时把P2的20脚通过一个1 kΩ电阻与P2的⑤脚(电视副开关电源控制脚相连)。给电源板接上220V电源后,电源板的继电器就能正常吸合,PFC电路和待机电源能输出正常的电源电压,但此时会发现12V/17V开关电源不工作,不能输出12V、17V电源电压。笔者当时很是纳闷,询问松下上海修板中心的技术人员,他们也遇到同样的问题:12V、17V电源不能输出。他们检修的方法是把电源板与主板相连,此时电源板就可以正常工作,原因是这些电源需接负载才能保证其工作。
    为了分析主电源IC7301为什么不工作,检查IC7301的②脚已经有14V电源供电,PFC输出的390V电源也加到了T7301的⑥脚,IC7301的工作条件已经具备,于是再查该IC的⑤脚,没有驱动脉冲输出,怀疑。IC7301损坏。换用新IC7301后开机,仍然不工作。当把电源板与主板连接好时,电源板工作正常,这充分证明电源板已经没有故障,但为什么电源板不能单独工作呢?

[1] [2]  下一页
