一台康佳LED371 S95N型液晶彩电，开机背光一闪即灭，测PFC ＋B滤波电容二端电压390V正常。主电源芯片是CQ0765R，测主电源输出12V和100V均正常，故障应在背光电路。

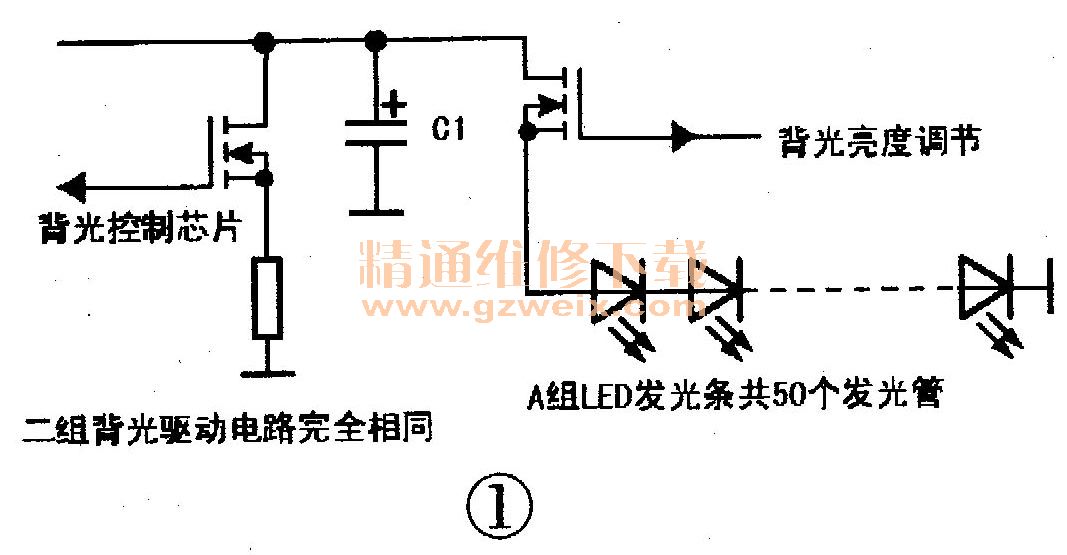

    LED背光驱动和CCFL灯管背光驱动工作原理不一样，LED背光是由几十个（本机50个一条，共两条）发光二极管串联组成发光条，需要恒流驱动，输出电压与发光管数量有关（本机最大146V）。背光供电由主电源100V提供，由背光控制芯片OZ9902N驱动场效应开关管组成恒流电路，由主板亮度调节信号控制输出电压（本机背光亮度为0时输出电压为70V，亮度最大时为145V），背光控制调光简图见图1。

    测二组背光驱动电压滤波电解电容C1两端电压，发现背光电路启动时A组电压上冲至190V、B组上冲至160V，背光闪亮一下马上熄灭，这应该是过压保护动作了，可能故障点为控制电路失控引起过压或背光条有问题。用两个1kΩ/15W电阻作假负载代替两组背光条能顺利开机，测A11电阻两端电压为110V，说明控制电路正常，是背光条有问题。

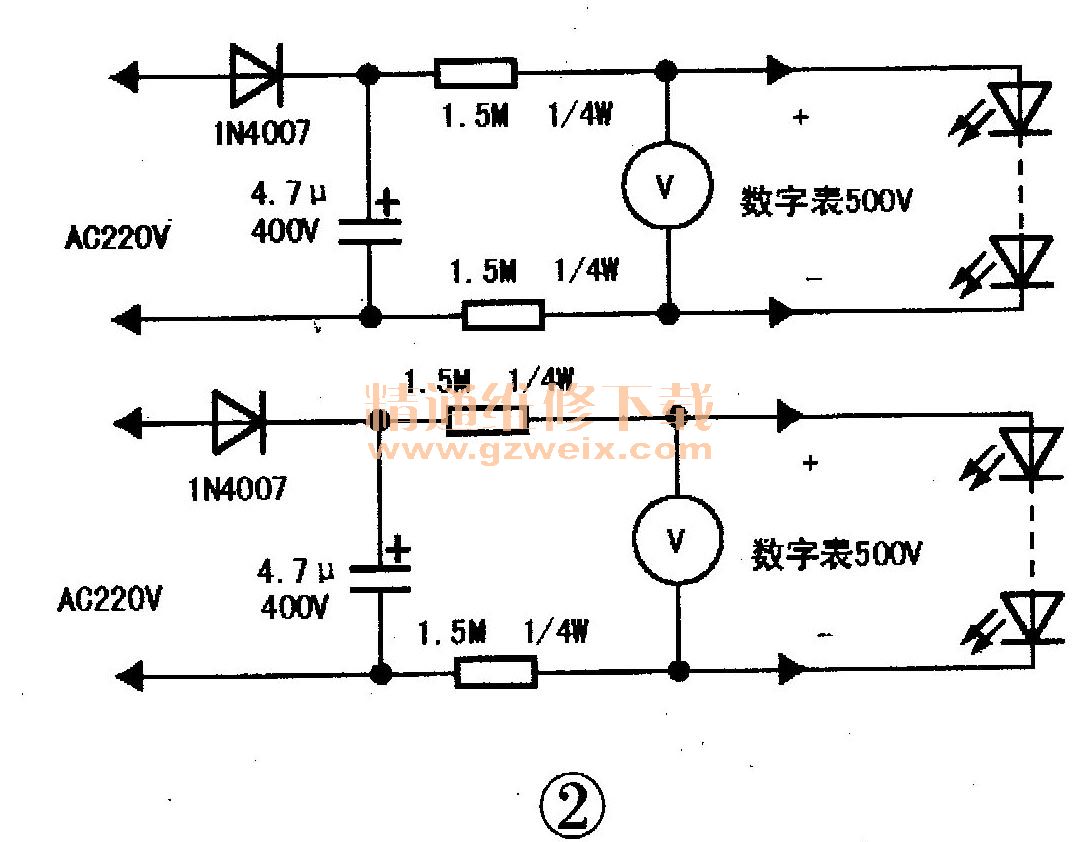

    自制一个小工具如图2所示，虽直接取自市电但因为输出＋／－端有1.5MΩ隔离电阻，电路电流仅100μA、直接接触也不会触电，而发光管有20μA电流就能亮，当然如此小电流发光亮度很低，隔了液晶屏基本看不见亮光。用小工具接A组，测得A组两端电压为185V、B组130V（要用数字表测，指针表内阻太小不能用），两组发光管的数量完全一样，现在测得电压相差很多肯定有问题。

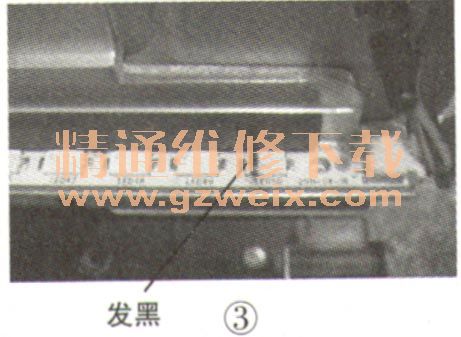

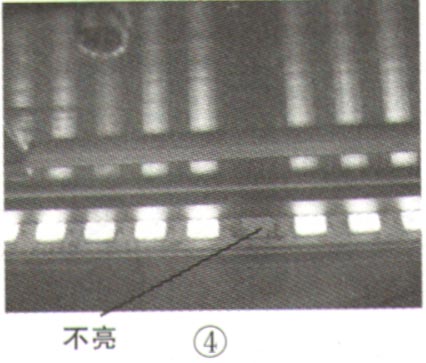

    小心拆下液晶屏、导光板和3张分光片（注意记下安装先后顺序不要搞乱），可以看见屏幕下方两条LED发光条，其中一条最右边一个发光管发黑如图3所示，用小工具测这一个发光管确实不亮，另一条无异样，但用小工具测发现其中也有一个发光管不亮如图4所示。把不亮的发光管用细铜线短路后再用小工具测量，两组电压都为120V。装好液晶屏后通电，开机正常启动，屏幕亮度正常，蓝屏时在屏幕下方有两处不易察觉的暗条，正常收看时无异样。



    这里有个问题，用指针表（MF368型，电阻档用3V电池，测电阻时能同时读出被测电阻上的电压）R×10挡测单个好发光管正向压降为2.5V，坏管用R×14k挡测为开路。按理说串联回路中一个发光管开路所有发光管都不会亮，但实际上背光启动时其他发光管都能亮。从小工具测得的电压看，一个坏管正向压降达65V、另一个有20V，说明坏管在高电压下还能通过一些电流。从前面测得开机时A组电压达190V、B组160V时背光能闪亮一下也能解释这个问题。另外，电源板上标明背光驱动最大输出电压为146V，为什么能上冲至190V？我理解是因为坏发光管电压降很大，恒流电路检测到电流很小，控制芯片就会自动升高输出电压以增加电流，由此引起过压保护动作，背光驱动停止工作。
    机器修复后发现原机背光亮度调到130，接近最高亮度150。CRT彩电屏幕亮度和图像亮暗有关，而这种背光驱动方式亮度调好后是固定不变的，与图像信号亮暗无关，长期在高亮度下工作会缩短LED发光管寿命，可以提醒用户不要调得太亮。
